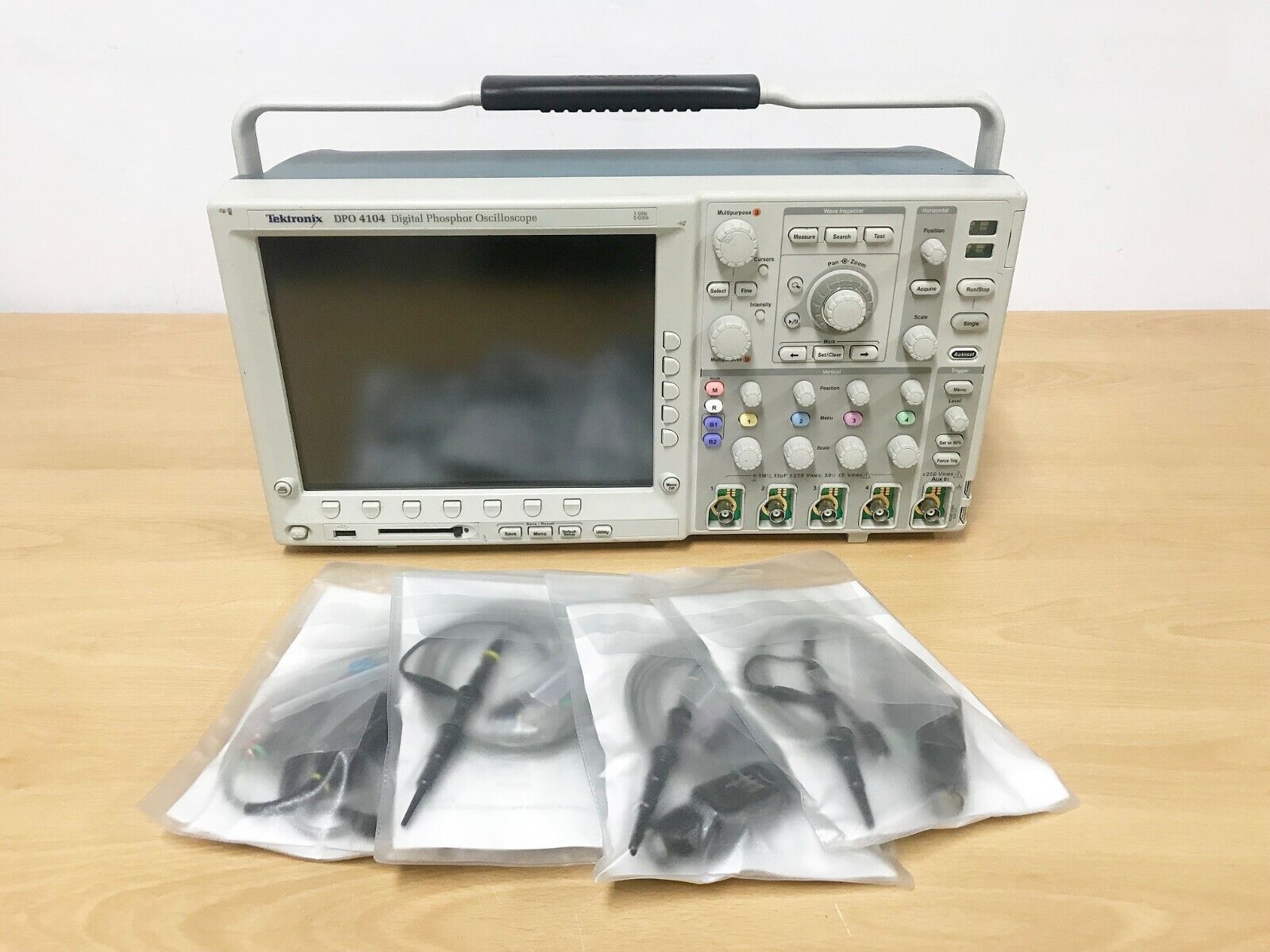

DPO4104 - осциллограф цифровой Tektronix (DPO 4104)
- Полоса пропускания 1 ГГц;
- 4 аналоговых канала;
- Расширенная система запуска;
- Частота дискретизации на каждом канале до 5 Гвыб/с;
- Длина памяти на каждом канале 10 млн. выборок;
- Максимальная скорость сбора;
- Осциллограмм более 35 000 осциллограмм в секунду;
- Простота использования прибора: элементы управления Wave Inspector, обеспечивающие высокоэффективный анализ осциллограмм;
- 10,4 дюйма (264 мм) цветной XGA-дисплей;
- Малая занимаемая площадь и небольшая масса: всего 137 мм в глубину и 5 кг;
- Гнезда USB и CompactFlash на передней панели для быстрого и легкого подключения устройств хранения данных;
- Автоматическое подключение к ПК.
Документы
Госреестр 32619-06
185,8 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
32619-06 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
1 |
| Система вертикального отклонения. Аналоговые каналы | |
| Входные каналы | 4 |
| Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел | 1 ГГц |
| Расчетное время нарастания 5 мВ/дел (типичное значение) | 350 пс |
| Аппаратные пределы полосы пропускания | 250 МГц |
| Тип входа | по переменному току, по постоянному току, заземленный вход |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% |
| Чувствительность по входу 1 МОм | 1 мВ/дел – 10 В/дел |
| Чувствительность по входу 50 Ом | 1 мВ/дел – 1 В/дел |
| Разрешение по вертикали | 8 бит (11 бит при высоком разрешении) |
| Максимальное входное напряжение 1 МОм | 250 Вср. кв. с пиковым значением ≤ ±400 В |
| Максимальное входное напряжение 50 Ом | 5 Вср. кв. с пиковым значением < ±20 В |
| Погрешность коэффициента усиления по постоянному напряжению | ±1,5% при установке смещения 0 В |
|
Диапазон значений смещения |
1 MОм; 50 Ом1 мВ/дел – 50 мВ/дел:±1 В50,5 мВ/дел – 99,5 мВ/дел:±0,5 В100 мВ/дел – 500 мВ/дел:±10 В505 мВ/дел – 995 мВ/дел:±5 В1 В/дел – 5 В/дел:±100 В5,05 В/дел – 10 В/дел:±50 В (для 50 Ом - данных нет) |
| Изоляция между каналами | ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел» |
| Общие данные | |
| Габаритные размеры | 137 х 439 х 229 мм |
| Масса | 5 кг |
