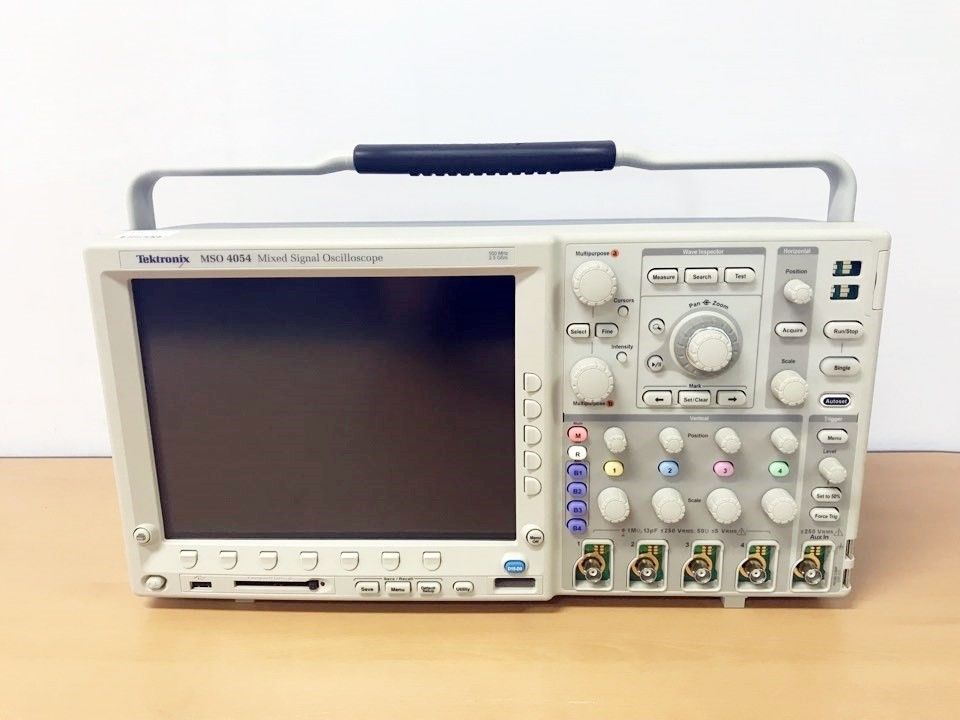

Осциллограф Tektronix MSO4054 — это высокотехнологичный прибор, предназначенный для профессионального анализа сигналов в электронных схемах. Зарегистрированный в ГосРеестре СИ под номером 35595-07, он соответствует строгим метрологическим требованиям, что делает его надежным инструментом для лабораторий и производственных предприятий.
Прибор оснащен четырьмя аналоговыми каналами, что позволяет одновременно контролировать несколько сигналов, обеспечивая комплексный анализ сложных электронных систем. Его полоса пропускания 500 МГц делает его идеальным для работы с высокочастотными сигналами, включая цифровые интерфейсы и радиосигналы. Частота дискретизации 2,5 Гвыб/с гарантирует точное воспроизведение быстрых переходных процессов, а глубина памяти 140 Мб позволяет записывать длинные последовательности данных без потери детализации.
Осциллограф отличается высокой точностью измерений благодаря вертикальному разрешению 8 бит, которое может быть увеличено до 11 бит в режиме высокого разрешения. Это особенно полезно при анализе малых сигналов и шумовых характеристик.

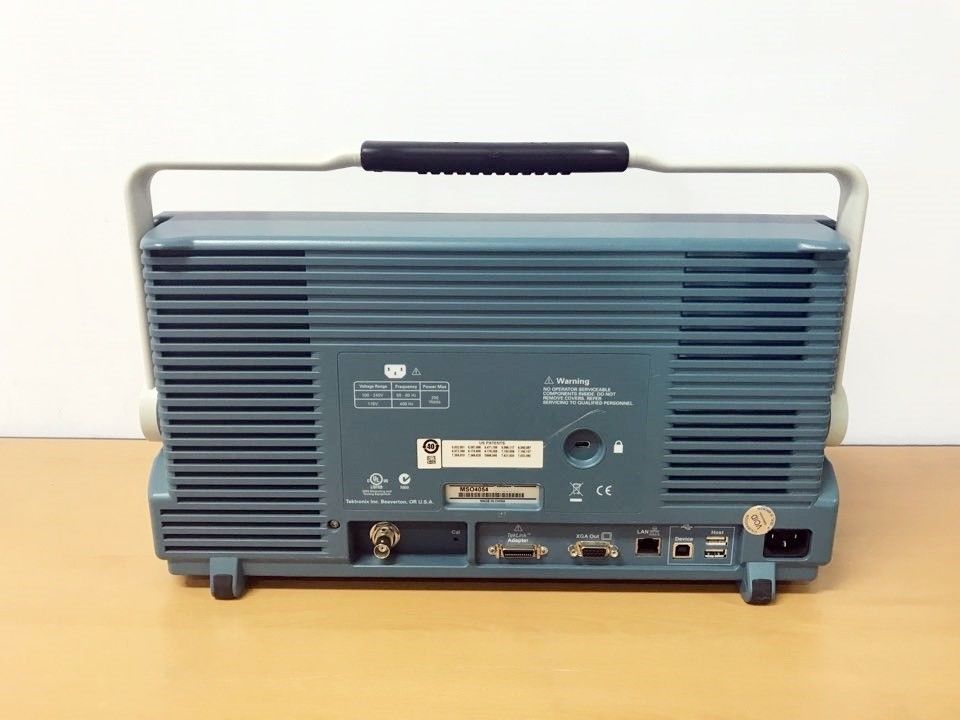

Удобство работы обеспечивает цветной ЖК-дисплей с диагональю 23 см и разрешением 800×480 пикселей, на котором четко отображаются осциллограммы и результаты измерений. Прибор поддерживает множество интерфейсов, включая USB, LAN (с совместимостью LXI класса С), VGA и изолированный выход Pass/Fail. Опционально доступен интерфейс USB-GPIB, расширяющий возможности подключения к автоматизированным системам.
Одной из ключевых особенностей MSO4054 является высокая скорость регистрации — до 110 000 осциллограмм в секунду. Это позволяет фиксировать даже кратковременные аномалии сигналов, что критически важно для отладки сложных электронных устройств.
Благодаря сочетанию производительности, точности и удобства, осциллограф Tektronix MSO4054 является отличным выбором для инженеров, работающих в области телекоммуникаций, силовой электроники и научных исследований.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
35595-07 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
1 |

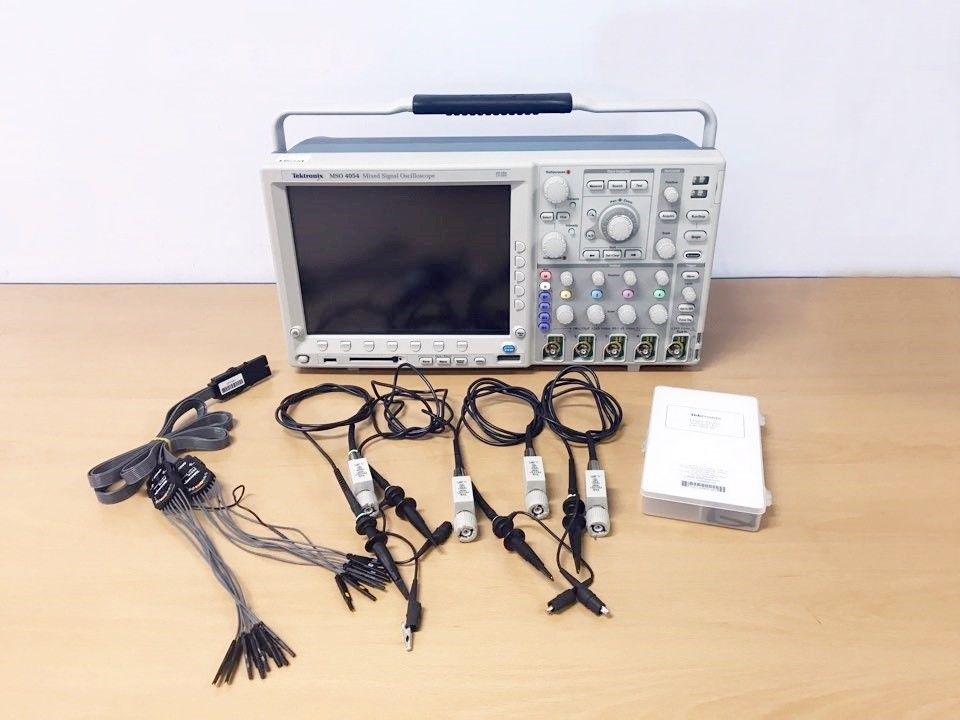

- Цифровой осциллограф MSO4054
- CD диск с руководством по эксплуатации и программным обеспечением
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
- Осциллографический щуп: пассивный пробник 500 МГц RP3500A 2шт
- Пробник логического анализатора RPL2316
- Сетевой кабель
| Система вертикального отклонения. Аналоговые каналы | |
| Входные каналы | 4 |
| Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел | 500 МГц |
| Расчетное время нарастания 5 мВ/дел (типичное значение) | 700 пс |
| Аппаратные пределы полосы пропускания | 250 МГц |
| Тип входа | по переменному току, по постоянному току, заземленный вход |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% |
| Чувствительность по входу 1 МОм | 1 мВ/дел – 10 В/дел |
| Чувствительность по входу 50 Ом | 1 мВ/дел – 1 В/дел |
| Разрешение по вертикали | 8 бит (11 бит при высоком разрешении) |
| Максимальное входное напряжение 1 МОм | 250 Вср. кв. с пиковым значением ≤ ±400 В |
| Максимальное входное напряжение 50 Ом | 5 Вср. кв. с пиковым значением < ±20 В |
| Погрешность коэффициента усиления по постоянному напряжению | ±1,5% при установке смещения 0 В |
|
Диапазон значений смещения |
1 MОм; 50 Ом1 мВ/дел – 50 мВ/дел:±1 В50,5 мВ/дел – 99,5 мВ/дел:±0,5 В100 мВ/дел – 500 мВ/дел:±10 В505 мВ/дел – 995 мВ/дел:±5 В1 В/дел – 5 В/дел:±100 В5,05 В/дел – 10 В/дел:±50 В (для 50 Ом - данных нет) |
| Изоляция между каналами | ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел» |
| Система горизонтального отклонения. Цифровые каналы. | |
| Входные каналы | 16 цифровых (от D15 до D0) |
| Пороговые напряжения | пороговые напряжения для каждого канала |
| Выбранные значения порогового напряжения | TTL, CMOS, задаваемые пользователем |
| Задаваемые пользователем диапазон пороговых напряжений | от +5 до –2 В |
| Максимальное входное напряжение | ±15 В |
| Погрешность установки порогового напряжения | ±(100 мВ + 3% от значения порога) |
| Входной динамический диапазон | 6 Вразмах с центром около порогового значения |
| Минимальный перепад входного напряжения | 500 мВ |
| Входное сопротивление | 20 кОм |
| Нагрузка пробника | 3 пФ |
| Разрешение по вертикали | 1 бит |
| Общие данные | |
| Габаритные размеры | 137 х 439 х 229 мм |
| Масса | 5 кг |
