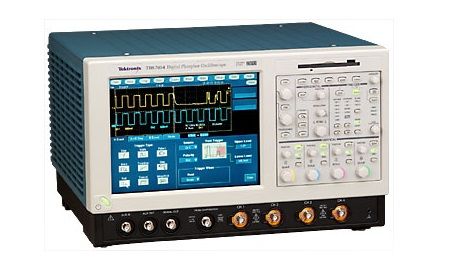

Цифровой осциллограф Tektronix TDS7404B представляет собой мощный инструмент, который находит широкое применение в области разработки и тестирования электронных устройств. С полосой пропускания в 4 ГГц, этот осциллограф способен захватывать высокочастотные сигналы с высокой точностью, что делает его идеальным для работы с современными высокоскоростными цифровыми системами.
Одной из ключевых характеристик TDS7404B является его высокая частота дискретизации, достигающая 20 ГГц. Это позволяет устройству выполнять эквивалентную дискретизацию до 2500 Гвыб./с, что обеспечивает детальную реконструкцию сигналов и минимизацию искажений. Важно отметить, что осциллограф имеет четыре входных канала, что позволяет одновременно анализировать несколько сигналов, что особенно полезно при отладке сложных систем, где необходимо сравнивать различные параметры в реальном времени.
Запись данных также является важной функцией TDS7404B. Длина записи составляет до 4 Мбит для одного канала, что позволяет сохранять значительные объемы информации для последующего анализа. При использовании двух каналов длина записи уменьшается до 2 Мбит, а при работе с четырьмя каналами — до 1 Мбит. Однако, благодаря функции MultiView Zoom™, пользователи могут быстро и удобно навигировать по длинным записям, что значительно упрощает процесс анализа данных.
Осциллограф также поддерживает тестирование маски связи со скоростью до 4,25 Гбит/с, что делает его идеальным инструментом для проверки соответствия сигналов установленным стандартам. Это особенно актуально для разработчиков, работающих с высокоскоростными интерфейсами, такими как USB или HDMI.
Дисплей XGA с разрешением 1024×768 обеспечивает четкое и детализированное отображение сигналов, что позволяет пользователям легко интерпретировать результаты измерений. Визуализация данных на высококачественном экране делает процесс анализа более интуитивным и эффективным.
Таким образом, Tektronix TDS7404B сочетает в себе передовые технологии и удобные функции, что делает его незаменимым инструментом для инженеров и исследователей, работающих в области электроники. Этот осциллограф предоставляет все необходимые возможности для глубокого анализа сигналов, что помогает пользователям достигать высоких результатов в своей работе.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
28769-05 |
Количество каналов
|
4 |
Полоса пропускания
|
4 ГГц |
Частота дискретизации
|
20 Гвыб/c |
Диагональ дисплея, дюйм
|
10,4" |
Интерфейс
|
USB, LAN, RS-232, GPIB, VGA |
Питание
|
100-240 В |
Тип дисплея
|
ЖК |
Разрешение дисплея
|
1024 x 768 |
Гарантия, (мес)
|
1 |
Полоса | 4 ГГц |
Макс. частота дискретизации, ГГц | 20 |
Диапазон разверток | 50 пс/дел - 10 с/дел |
Входы | 50 Ом |
Длина записи (1 канал/4 канала): | |
стандартная | 4М/1М |
максимальная | 64М/16М |
Дисплей | XGA |
Процессор | 2 ГГц P IV |
