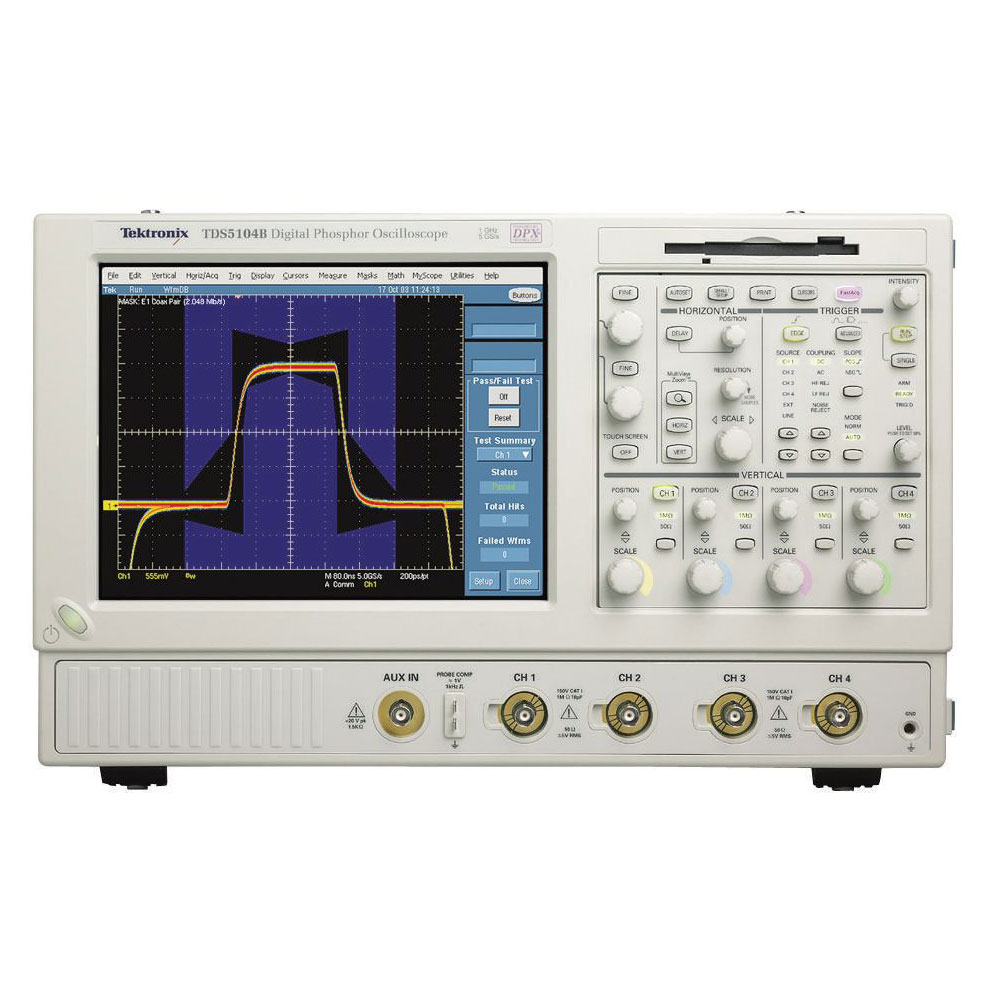

Осциллограф Tektronix TDS 5054 B — это высокотехнологичное устройство, предназначенное для профессионального анализа электронных сигналов. Его возможности делают его незаменимым в лабораториях, на производстве и в сфере телекоммуникаций. Прибор внесен в ГосРеестр средств измерений под номером 28768-10, что подтверждает его соответствие строгим метрологическим требованиям.
Одним из ключевых преимуществ TDS 5054 B является четырехканальная архитектура, позволяющая одновременно отслеживать несколько сигналов. Это особенно важно при диагностике сложных электронных схем, где необходимо сравнивать параметры на разных участках цепи. Широкая полоса пропускания 500 МГц обеспечивает точное отображение высокочастотных сигналов без искажений, что критично для работы с современной цифровой и аналоговой аппаратурой.
Высокая частота дискретизации — 5 гигавыбросов в секунду — гарантирует детализированную фиксацию быстропротекающих процессов. В сочетании с вертикальным разрешением 8 бит это позволяет получать четкие и информативные осциллограммы даже при анализе коротких импульсов. Прибор поддерживает запись сигналов длиной до 8 миллионов точек на канал, а общий объем памяти достигает 16 МБ, что обеспечивает комфортную работу с длинными временными интервалами.
Осциллограф отличается высокой скоростью захвата данных — до 100 000 осциллограмм в секунду. Это позволяет фиксировать даже редкие и кратковременные аномалии в сигнале, что особенно важно при поиске неисправностей. Удобство работы обеспечивает дисплей с разрешением 640 × 480 пикселей, на котором хорошо видны мелкие детали waveforms.
Благодаря передовым технологиям и надежности, Tektronix TDS 5054 B остается востребованным среди инженеров и исследователей, требующих точности и производительности в измерениях.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
28768-10 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, RS-232, GPIB, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
1 |
- 10-кратный пассивный пробник P5050 500 МГц 4 шт
- Лицевая крышка
- Мышь
- Осциллограф TDS5054B
- Программное обеспечение
- Руководство по быстрому началу работы
- Руководство по программированию GPIB
- Сертификаты калибровки
- Справочник пользователя на русском языке
- Шнур питания
| Вертикальная система | |
| Входные каналы | 4 |
| Аналоговая полоса (–3 дБ) 5 мВ/дел ... 1 В/дел | 500 МГц |
| Рассчитанная скорость нарастания при 5 мВ/дел (типично) | 800 пс |
| Аппаратное ограничение полосы | 150 МГц или 20 МГц |
| Входы | AC, DC, GND |
| Входной импеданс | 1 MОм или 50 Ом |
| Входная чувствительность, 1 MОм | 1 мВ/дел ... 10 В/дел |
| Входная чувствительность, 50 Ом | 1 мВ/дел ... 1 В/дел |
| Вертикальное разрешение | 8 бит (>11 бит с усреднением) |
| Макс. вход. напряжение, 1 MОм | ±150 В CAT I снижается со скоростью 20 дБ/декаду до 9 ВRМS выше 200 кГц |
| Макс. вход. напряжение, 50 Ом | 5 ВRМS с пиковым значением <±30 В |
| Точность по вертикали | 1,5% при смещении 0 В |
| Диапазон смещения, 1 MОм |
1 мВ/дел ... 99,5 мВ/дел ±1 В 100 мВ/дел ... 1 В/дел ±10 В 1,01 В/дел ... 10 В/дел ±100 В |
| Диапазон смещения, 50 Ом |
1 мВ/дел ... 99,5 мВ/дел ±1 В 100 мВ/дел ...1 В/дел ±10 В |
| Изоляция каналов друг от друга (любые 2 канала при одинаковой вертикальной развертке) | >=100:1 при <=100 МГц и >=30:1 при >100 МГц вплоть до номинальной ширины полосы частот |
| Горизонтальная развертка | |
| Диапазон | 200 пс/дел ... 1000 с/дел |
| Диапазон времени задержки | (с/дел–10) ... 1000 c |
| Диапазон регулировки синхронизации каналов (Deskew Range) | ±75 нс |
| Точность горизонтальной развертки | 0,00015% |
| Точность измерения временных интервалов | ±(0.06 интервала дискретизации + 0.0015%*Показания)RMS |
| Джиттер запуска (RМS) | 8 пс (RМS, типично) |
| Долговременная точность поддержания скорости сэмплирования и времени задержки | ±0,0015% при интервалах >=1 мс |
| Система синхронизации | |
| Чувствительность внутренняя, открытый вход | 0,35 дел. (от 0 до 50 МГц) повыш. до 1 дел. |
| Чувствительность внешняя (дополнительный вход) | 400 мВ от 0 до 50 МГц повыш. до 750 мВ при 100 МГц |
| Основные режимы синхронизации | Авто, нормальный и одиночный |
| Последовательности запуска | Основная, задержанная по времени, задержанный по событию. Все условия могут включать отдельную горизонтальную задержку после события запуска |
| Диапазон уровней запуска внутренний | ±10 делений от центра экрана |
| Диапазон уровней запуска внешний (доп. вход) | ±8 В |
| Линия | Фиксированная при 0 В |
| Режимы входа запуска | DC, AC (ослабл. <60 Гц), ВЧ фильтр (ослабление >30 кГц), НЧ фильтр (ослабление <80 кГц), фильтрация шума (снижает чувствительность) |
| Диапазон удержания запуска | 1,5 мкс минимум до 12 с максимум |
| Система сбора данных | |
| Частота дискретизации в режиме реального времени |
1 канал (макс.) – 5 ГГц 2 канала (макс.) – 2,5 ГГц 3-4 канала (макс.) – 1,25 ГГц |
| Эквивалентная частота дискретизации (макс.) | 250 ГГц |
| Максимальная длина записи на канал |
Со стандартной памятью: 8M (1 кан.), 4M (2 кан.), 2M (4 кан.) С опцией 3M: 16M (1 кан.), 8M (2 кан.), 4M (4 кан.) |
| Максимальный записываемый интервал времени при наибольшей частоте дискретизации в режиме реального времени (1 канал) |
Временное разрешение (одиночный сигнал): 200 пс (5 ГГц) Макс интервал со стандартной памятью: 1,6 мс Макс интервал с опцией 3M: 3,2 мс |
| Режимы сбора данных |
Режим быстрого сбора данных FastAcq (цифровой фосфор): оптимизирует настройки прибора для анализа динамических сигналов и захвата редких событий. Максимальная скорость захвата в режиме FastAcq 100000 осциллограмм в сек. Sample (Обычный): Собирает оцифрованные величины. Peak Detect (детектирование пиков): Захватывает короткие выбросы (глитчи) в режиме реального времени Длительность минимально детектируемого импульса: <1 нс Усреднение: От 2 до 10000 осциллограмм Огибающая: От 2 до 2x109 осциллограмм Режим FastFrame (Быстрые кадры): Разделяет память на кадры. Максимальная скорость захвата кадра – 225000 раз в сек. Улучшенное разрешение (Hi-Res): Снижает случайный шум и улучшает разрешение |
| Параметры дисплея | |
| Тип дисплея | цветной ЖК-дисплей на активной матрице |
| Размер дисплея | 211,2 мм (W)x158,4 мм (H)x264 мм (10,4 дюймов по диагонали). |
| Разрешение дисплея | 640x480 |
| Отображение осциллограмм | линии, точки, усиленные выборки, переменная и бесконечная персистенция (инерция изображения) |
| Цветовые схемы отображения сигнала | индивидуальные схемы отображения для просмотра записанного сигнала, режима FastAcq включая Нормальный, Зеленый, Серый, Температурный, Спектральный, Пользовательский. |
| Формат отображения | YT, XY, XYZ |
| Общие данные | |
| Настольная конфигурация |
Габариты: 361х447х288 мм Вес нетто 11,23 кг, брутто 25,63 кг |
| Монтаж в стойку |
Габариты: 267х483х288 мм Вес нетто 13,53 кг |
| Условия эксплуатации | |
| Температура |
Рабочая: от +5°C до +45°C. Хранения: от –20°C до +60°C (без привода FDD). |
| Влажность |
Рабочая: от 20% до 80%. Хранения: от 5% до 90% (без FDD), без образования конденсата. |
| Случайные вибрации |
При работе: 0.1 Grms от 5 до 500 Гц, 10 мин. по каждой оси, 3 оси, 30 мин. общ. - При хранении — 2 Grms от 5 до 500 Гц, 10 мин. по каждой оси, 3 оси, 30 мин. общ |
| Электромагнитная совместимость | 89/336/EEC. |
| Безопасность | UL 61010, CSA-22.2 No.1010.1, EN61010-1, IEC61010-1. |
