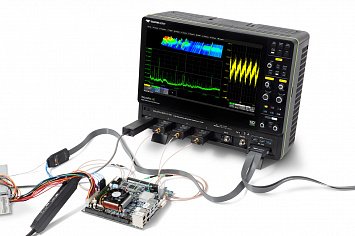

Осциллограф WavePro 254HDR

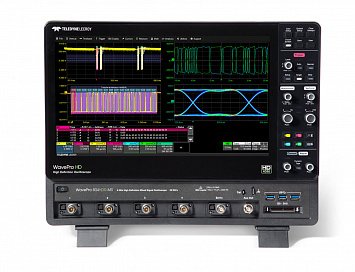

Осциллограф высокого разрешения WavePro 254HDR
Оцените точность измерений и детализацию сигнала осциллографа с технологией HD4096 и вы никогда больше не будете использовать 8-разрядный осциллограф.
Обладая длиной памяти до 5 ГБ, осциллографы высокого разрешения серии WavePro HDR позволяют захватить события, происходящие в течение длительного периода времени, при сохранении высокой частоты дискретизации для просмотра мельчайших деталей.
Осциллограф серии WavePro HDR может выполнить захват данных длительностью 250 мс при частоте дискретизации 20 ГГц, и с разреше-нием АЦП 12 бит.


ДОСТОВЕРНОСТЬ ОТОБРАЖЕНИЯ СИГНАЛОВ СИЛОВОЙ ЭЛЕКТРОНИКИ

Высокая частота полосы пропускания WavePro HDR гарантирует точность анализа при характеризации высокоскоростных сигналов и эффектов на кристалле, например, скачков. Низкий уровень собственных шумов позволяет идентифицировать и выявлять источники низкоуровневых шумов

Широкий динамический диапазон WavePro HDR и погрешность по вертикали 0,5% обеспечат полную уверенность при измерениях в таких чувствительных приложениях, как изучение сбоев напряжения электропитания и анализ коллапсов напряжения на питающей шине.

Пробник RP4030, имеющий полосу 4 ГГц, сочетая широкие возможности подключения с минимальными искажениями формы в тракте сигнала, расширяет возможности осциллографов серии WavePro HDR по анализу параметров электропитания.

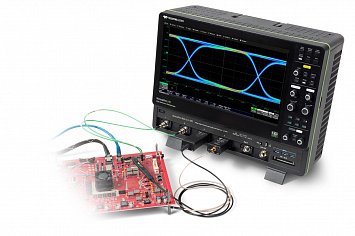

АНАЛИЗ ДЖИТТЕРА ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ И ШУМОВ

Осциллографы WavePro HDR и АЦП с разрешением 12-бит обе-спечивают низкий пороговый уровень шума и исключительно низкий показатель джиттера раз-вертки (60 фс), что обеспечивает большое преимущество перед кон-курентами в измерении джиттера и шума.

Программный пакет SDAIII CompleteLinQ включает в себя наиболее полный в отрасли набор профилей джиттера последова-тельной передачи и инструменты анализа вертикального шума. Измерение и разложение на со-ставные части джиттера и шума, сравнение глазковых диаграмм с помощью уникального набора ин-струментов визуализации.

Программный пакет QualiPHY для тестирования на соответствие требованиям стандарта скорост-ных интерфейсов позволяет легко выполнить проверку на физи-ческом уровне таких интерфей-сов, как: DDR, 10/100/1000BaseT Ethernet, USB и другие.

ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС/ЭМИ)

Для анализа импульсных сигналов с быстрым фронтом необходим осциллограф с полосой пропу-скания от 2,5 до 4 ГГц и высокой частотой дискретизации. WavePro HDR полностью отвечает данным требованиям, благодаря частоте дискретизации 20 ГГц, АЦП 12 бит и погрешности по вертикали 0,5% и обеспечивает точный анализ им-пульсных сигналов.

Осциллографы WavePro HDR со-четают высокую частоту дис-кретизации и исключительно длинную память, позволяющую обеспечить захват всех нюансов и деталей последовательностей импульсов на более длительном интервале времени.

Программная опция для ЭМС измерений полностью настраи-ваемая и позволяет выполнить измерения в соответствие с необ-ходимым стандартом. Возможно выполнение установки пределов для игнорирования некоторых провалов, выбросов и аномалий. Фильтрация измерений позволяет выявить мешающие сигналы и па-разитные помехи.

ТЕСТИРОВАНИЕ ВСТРАИВАЕМЫХ СИСТЕМ

Стандартный набор математических, измерительных, отладочных функций, и документирование результатов – всё это обеспечивает непревзойденные возможности анализа. Пакеты прикладных приложений позволяют оптимизировать типичные сценарии разработки и отладки.

Полный набор инструментов по синхронизации и декодированию низкоскоростных протоколов, а также измерения/графики и построение глазковых диаграмм для полноценного анализа сигналов. Мощный набор инструментов для анализа джиттера и выполнения тестов на соответствие стандартам.

Широкий выбор пробников для измерения низкого и высокого напряжения, а также силы тока в тестируемой цепи. ProBus2 - это новый интерфейс для подключения пробников с полосой до 8 ГГц и с обратной совместимостью с интерфейсом ProBus.

Особенности:

Пользовательский интерфейс MAUI + One Touch. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook – для создания отчетов и документирования результатов работы. Подключение внешнего монитора. Поддержка программных опций по синхронизации и декодированию протоколов (SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.), анализу мощности (PWR), цифровые фильтры (DFP2), анализатор спектра (SPECTRUM), измерение ЭМС импульсов (EMC).
