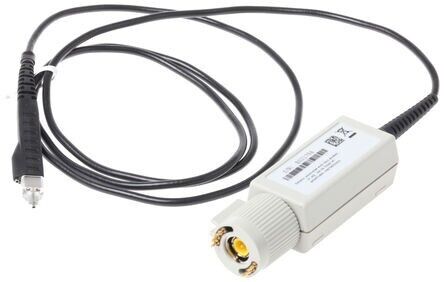

Tektronix P6245 — активный пробник (демонстрационный)

Активный пробник Tektronix P6245 представляет собой высокопроизводительное измерительное устройство, предназначенное для работы с осциллографами, поддерживающими интерфейс TekProbe. Этот пробник обладает широкой полосой пропускания, достигающей 1,5 ГГц, что делает его идеальным выбором для анализа высокочастотных сигналов в сложных электронных схемах. Благодаря такому показателю, он способен точно фиксировать быстрые переходные процессы, что особенно важно при работе с цифровыми и высокоскоростными аналоговыми сигналами.

Коэффициент ослабления 10x обеспечивает точное масштабирование входного сигнала, позволяя минимизировать нагрузку на исследуемую цепь. При этом максимальное входное напряжение составляет ±15 В (с учетом постоянной и переменной составляющих), что делает пробник универсальным инструментом для анализа как слабых, так и достаточно мощных сигналов. Входной импеданс 1 МОм в сочетании с емкостью 1 пФ обеспечивает минимальное влияние на исследуемую схему, снижая вероятность искажений и отражений.

Одним из ключевых параметров является входной динамический диапазон, ограниченный пределами от -8 В до 8 В. Это значит, что пробник способен фиксировать сигналы в этом диапазоне без потери точности и без риска перегрузки. Дополнительная возможность смещения сигнала в пределах ±10 В позволяет адаптировать измерения к различным уровням постоянного напряжения, что особенно полезно при анализе сигналов с высокой амплитудой и наличием постоянной составляющей.

Длина кабеля составляет 1,3 метра, что дает достаточную гибкость при подключении к осциллографу и исследуемому объекту, позволяя удобно организовать рабочее место. Использование интерфейса TekProbe гарантирует совместимость с осциллографами Tektronix, обеспечивая автоматическое распознавание пробника, настройку параметров и подачу питания без необходимости дополнительных внешних источников.

В совокупности все эти характеристики делают Tektronix P6245 мощным инструментом для инженеров и разработчиков, работающих с высокочастотными схемами, обеспечивая точные и надежные измерения с минимальным влиянием на исследуемый сигнал.
