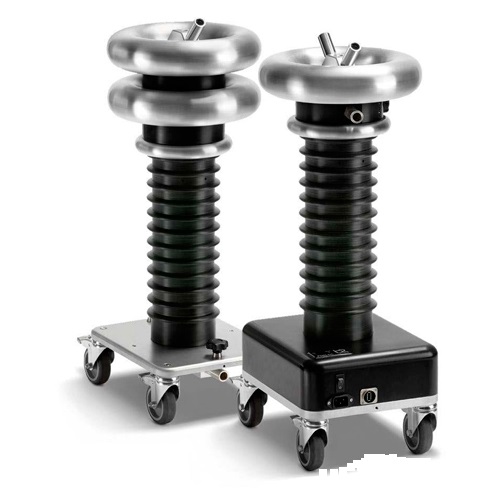

Измеритель частичных разрядов серий PD, PD/TD предназначены для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы инфранизкой частоты, измерения тангенса угла диэлектрических потерь (модификации с индексом TD).
Модификации PD/TD представляют собой комбинацию измерителя частичных разрядов серии PD и измерителя тангенса угла диэлектрических потерь серии TD.
Измерители идентичны по принципу действия и характеристикам и отличаются значением рабочего напряжения, габаритами и массой:
- Системы PD90, PD/TD90 позволяют диагностировать кабели до 64 кВ;
Система измерения частичных разрядов PD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 140 кВ. Прибор производит измерение частичного разряда с определением места источника, непосредственная локализация частичного разряда по всей длине кабеля, в кабельных муфтах или на кабельных концевых заделках. Интенсивность ЧР измеряется в пКл и отображается на графике.
Измеритель PD90 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA28, HVA30, HVA60, HVA90), генерирующие напряжение специальной формы инфранизкой частоты.
- Система измерения частичных разрядов PD90
- Кабель соединительный 3шт
- Кабель высоковольтный
- Кабель заземления 2шт
- Кабель USB
- Кабель питания
- Калибратор кажущегося заряда CAL1B
- Кейс для транспортировки
- ПО «b2 Suite»
- Конвертер RS-232/USB
- USB-накопитель
- Руководство по эксплуатации
- Методика поверки
| Напряжение | Синус | 1 – 64 kВ rms / 90 kВ peak |
| Частота | 0,1 Гц | |
| Ток | 1 A | |
| ВВ согласующая емкость | Емкость | 1 нФ |
| Размеры (мм) | Д 300 x H 880 x Ш 250 | |
| Вес | 21,2 кг | |
| ВВ фильтр | Емкость | 1 нФ |
| Размеры (мм) | Д 300 x В 770 x Ш 250 | |
| Вес | 32 кг | |
| Диапазон скорости распространения импульса ЧР | 10 - 150 м/мкс | |
| Максимальная длина линии | 100 kм | |
| Фоновый уровень ЧР | < 10 пКл | |
| Погрешность определения места повреждения кабеля | 1,00% | |
| Разрешение определения места повреждения кабеля | 0,1 пКл | 0,1 м | |
| Входной импеданс | 10 kΩ / 50 пФ | |
| Полоса пропускания импульсов ЧР | 100 MГц | Аналоговый фильтр | |
| Частота дискретизации | 200 MГц | |
| Усиление при обработке сигнала | 0 - 52 dB (1 канал) | 0 - 72 dB (2-ой канал) | |
| Окружающая среда | Температура хранения | - 20 °C до + 65 °C |
| Температура использования | - 5 °C до + 45 °C | |
