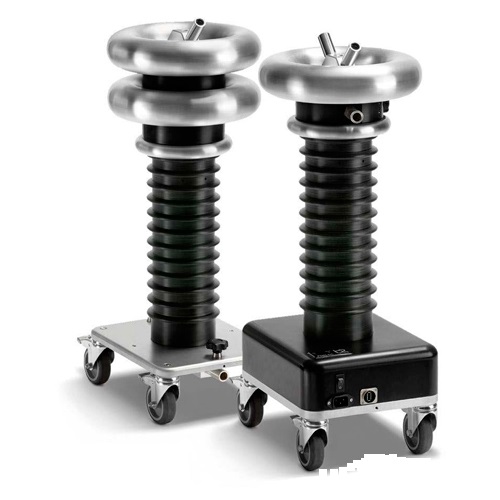

Комбинированная система B2 electronic PD90-2/TD состоит из PD90-2 и TD90-MC.
Система PD90-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35 кВ.
Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD90-MC позволяет проводить испытание кабелей на 35 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
Особенности B2 electronic PD90-2 :
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
Особенности B2 electronic TD90-MC:
- Измерение тангенса угла диэлектрических потерь
- Простота в использовании
- Одновременное испытание и диагностика кабеля
- Передача данных на компьютер при помощи интерфейса Bluetooth
- Протокол по результатам диагностики
- Подключение оборудования одним проводом
- Внесен в госреестр средств измерений РФ
- Система измерения частичных разрядов со встроенным блоком тангенса угла диэлектрических потерь PD/TD90
- Кабель соединительный
- Кабель высоковольтный
- Кабель заземления
- Кабель USB
- Кабель питания
- Калибратор кажущегося заряда CAL1B
- Кейс для транспортировки
- ПО «b2 Suite»
- Конвертер RS-232/USB
- USB-накопитель
- Руководство по эксплуатации
- Методика поверки
| Напряжение | Синус | 1 – 64 kВ rms / 90 kВ peak |
| Частота | 0,1 Гц | |
| Ток | 1 A | |
| ВВ согласующая емкость | Емкость | 1 нФ |
| Размеры (мм) | Д 300 x H 880 x Ш 250 | |
| Вес | 21,2 кг | |
| ВВ фильтр | Емкость | 1 нФ |
| Размеры (мм) | Д 300 x В 770 x Ш 250 | |
| Вес | 32 кг | |
| Диапазон скорости распространения импульса ЧР | 10 - 150 м/мкс | |
| Максимальная длина линии | 100 kм | |
| Фоновый уровень ЧР | < 10 пКл | |
| Погрешность определения места повреждения кабеля | 1,00% | |
| Разрешение определения места повреждения кабеля | 0,1 пКл | 0,1 м | |
| Входной импеданс | 10 kΩ / 50 пФ | |
| Полоса пропускания импульсов ЧР | 100 MГц | Аналоговый фильтр | |
| Частота дискретизации | 200 MГц | |
| Усиление при обработке сигнала | 0 - 52 dB (1 канал) | 0 - 72 dB (2-ой канал) | |
| Окружающая среда | Температура хранения | - 20 °C до + 65 °C |
| Температура использования | - 5 °C до + 45 °C | |
