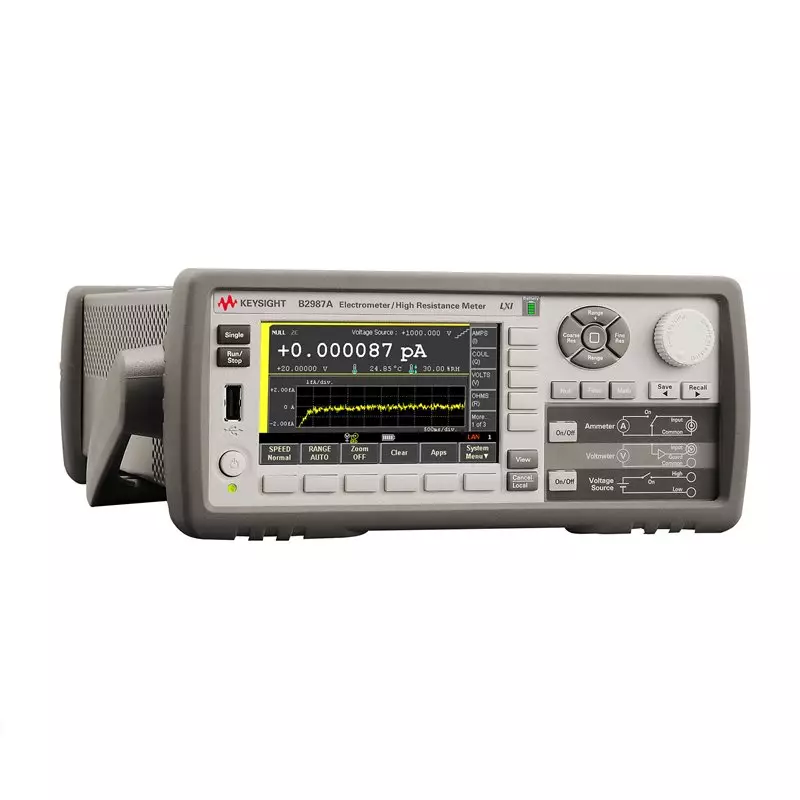

Петаомметр Keysight B2987A (демонстрационный)

Keysight B2987A — измеритель малых токов с графическим дисплеем, обеспечивает достоверные измерения силы тока с разрешением от 0,01 фА (0,01 x 10-15 А), а также высокого сопротивления до 10 ПОм.

Функция питания от аккумуляторной батареи позволяет устранить влияние шумов от сети переменного тока при проведении измерений слабых сигналов. В приборе используется графический пользовательский интерфейс на основе жидкокристаллического экрана с диагональю 4,3 дюйма (10,9 см), который, помимо отображения результатов измерений в числовом виде, поддерживает режим построения графика тренда и гистограммы.

Прибор позволяет захватывать переходные процессы и выполнять быстрый статистический анализ данных как с помощью встроенного в интерфейс функционала, так и на внешнем компьютере с помощью бесплатного программного обеспечения Quick IV Measurement Software. Дополнительная программа контроля состояния схемы позволяет сравнивать уровни шумов от кабельных соединений или крепежных приспособлений, что помогает выявлять внешние источники шумов.

Особенности:

• Разрешение: 6,5 разрядов
• Измерение тока: 0,01 фА - 20 мА
• Минимальный диапазон: 2 пА
• Падение напряжения <20 мкВ при измерении тока в нижнем диапазоне
• Встроенный источник до ±1000 В
• Измерение сопротивления до 10 ПОм (1016 Ом)
• Входное сопротивление > 200 ТОм при измерении напряжения до 20 В
• Независимое измерение напряжения и тока
• Измерение заряда от 2 нКл с разрешением 6½ разрядов
• Измерение температуры и влажности
• Максимальная скорость измерения: 20 000 изм/с
• Функция питания от аккумуляторной батареи для устранения влияния шумов от сети переменного тока.
• Дополнительно: Графическое отображение информации (отображение результатов измерений, графиков, гистограмм, представление во временной области с возможностью прокрутки), автоматическое управление, буферизация 100 000 выборок, интерфейсы USB, LAN, GPIB, LXI Core, бесплатное управляющее ПО, выполняемое ПК, и др.

Приборы серии B2980A имеют графический пользовательский интерфейс на основе цветного ЖК дисплея с диагональю 4,3 дюйма, который обеспечивает несколько режимов просмотра данных. Данные могут быть представлены как в цифровом, так и в графическом формате. ЖК-дисплей расположен на передней панели, что облегчает оценку характеристик переходного режима и ускоряет статистический анализ без применения ПК.

Приборы серии B2980A поддерживают целостность измерительной схемы с внешними кабелями и тестовыми оснастками. ПО проверки целостности измерительной схемы сравнивает уровни шума для разных конфигураций кабелей и тестовых оснасток, чтобы идентифицировать чувствительные к шуму части измерительной системы.

Преимущества:

• Диапазон измерения тока от 2 пА 0,01 фА до 20 мА и встроенный источник питания до 1000 В гарантируют точные измерения тока с разрешением 0,01 фА и сопротивления до 10 ПОм
• Скорость измерения до 20 000 изм./с
• Представление во временной области с возможностью прокрутки позволяет исследовать переходные процессы и выбирать требуемые результаты измерений
• Гистограмма в режиме реального времени позволяет выполнять быстрый статистический анализ результатов измерений
• Функция проверки целостности измерительной схемы и специальные аксессуары обеспечивают высокую точность измерений
• Питание от аккумулятора исключает влияние помех от сети переменного тока на результаты измерений, поэтому у них низкий уровень шума, что позволяет измерять сверхмалые токи.
