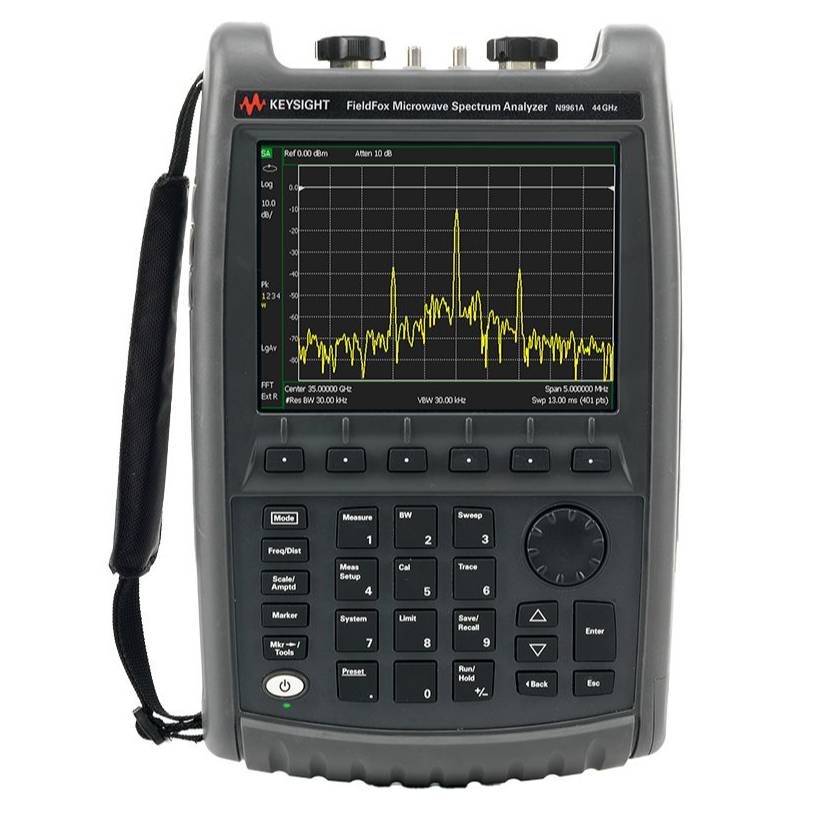

Портативный СВЧ-анализатор Keysight N9961A – это высокоточный измерительный прибор, сочетающий в себе мощные функциональные возможности и удобство мобильного использования. Разработанный специально для работы в полевых условиях и лабораториях, он охватывает широкий частотный диапазон от 5 кГц до 44 ГГц, что делает его универсальным инструментом для тестирования и диагностики радиочастотных и микроволновых систем.
Высокая точность анализа достигается благодаря низкому уровню гармонических искажений, составляющему -75 дБн/Гц, а также фазовому шуму на уровне -111 дБн/Гц. Эти характеристики позволяют детально исследовать параметры сигналов, выявлять малейшие отклонения и проводить измерения с высокой степенью достоверности. Максимальный измеряемый уровень сигнала достигает +25 дБм, что расширяет спектр возможных применений прибора, включая тестирование мощных передатчиков и измерение высокоэнергетических сигналов.
Встроенный опорный генератор с точностью ±1×10⁻⁶ гарантирует стабильность работы устройства даже при длительных измерениях, а регулируемый входной аттенюатор с диапазоном ослабления от 0 до 30 дБ (с шагом 5 дБ) позволяет адаптировать анализатор под различные условия эксплуатации.
Прибор оснащен удобным 6,5-дюймовым дисплеем, который обеспечивает четкое отображение результатов измерений и комфортную работу с интерфейсом. Поддержка USB и LAN-интерфейсов делает возможным передачу данных, удаленное управление и интеграцию в автоматизированные измерительные системы.
Благодаря компактному форм-фактору и широкому набору функций, Keysight N9961A является отличным решением для инженеров, работающих с высокочастотными системами связи, радиолокационными комплексами и беспроводными технологиями. Его высокая точность, мобильность и удобство использования делают его одним из лучших инструментов для профессионального анализа СВЧ-сигналов.
- Анализатор спектра
- Аккумуляторная батарея
- Адаптер питания от сети переменного тока
- Кабель питания
- Кабель подключения к локальной сети LAN
- Сумка с ремнями для переноски прибора за спиной или на плече
- Краткое справочное руководство и руководство пользователя
|
Пределы допускаемой относительной погрешности частоты опорного генератора, δОП - без использования сигналов ГНСС - с использования сигналов ГНСС |
±1,7 · 10-6 ±1 · 10-8 |
| Работа в режиме анализатора спектра | |
| Диапазон рабочих частот | от 9 кГц до 44 ГГц |
| Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц |
±(Fи · δОП + Fp), где Fи – измеренное значение частоты, Fp – разрешение по частоте |
| Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ |
При полосе обзора равной 0 от 10 Гц до 5 МГц с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 от 1 Гц до 5 МГц с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц |
|
Коэффициент усиления предусилителя в частотном диапазоне (зависит от опций), дБ, не менее: - от 100 кГц до 7,5 ГГц - св. 7,5 ГГц |
20 15 |
|
Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт) |
25 |
| Диапазон значений ослабления входного аттенюатора, дБ | от 0 до 30 (с шагом 5 дБ) |
| Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц, (при 0 дБ на внутреннем аттенюаторе и значении сигнала от -35 до -5 дБм), дБ | ±0,45 |
|
Пределы допускаемой абсолютной погрешности измерений мощности в нормальных условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 дБ -5 дБм), дБ: от 9 до 100 кГц включ. св. 100 кГц до 2,0 МГц включ. св. 2,0 до 15,0 ГГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 - |
|
Пределы допускаемой абсолютной погрешности измерений мощности в рабочих условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 до -5 дБм), дБ: от 9 до 100 кГц включ. св. 100 кГц до 2,0 МГц включ. св. т 2,0 до 15,0 ГГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±2,5 ±1,9 ±1,2 ±1,0 ±1,4 ±2,0 ±2,7 - |
|
Уровень собственных шумов1 с выключенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-91 -137 -135 -137 -134 -134 -132 -130 -122 -119 - |
|
Уровень собственных шумов1 с выключенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-91 -135 -133 -135 -133 -132 -129 -127 -119 -116 - |
|
Уровень собственных шумов1 с с включенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-94 -153 -151 -153 -150 -146 -142 -141 -136 -131 - |
|
Уровень собственных шумов1 с с включенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-94 -151 -149 -151 -149 -144 -139 -139 -132 -128 - |
| Уровень интермодуляции третьего порядка на 2,4 ГГц, дБ исх. 1 мВт, не более | 14,2 |
|
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в нормальных условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -106 -100 -110 -119 -120 |
|
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в рабочих условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -104 -99 -110 -118 -120 |
| Работа в режиме встроенного измерителя мощности (опция 310) | |
|
Пределы допускаемой абсолютной погрешности измерения мощности в нормальных условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 - |
|
Пределы допускаемой абсолютной погрешности измерения мощности в рабочих условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±2,5 ±1,9 ±1,2 ±1,0 ±1,2 ±1,4 ±2,0 ±2,7 - |
| Общие характеристики | |
| Габаритные размеры (длина × ширина × высота), мм, не более | 292 × 188 × 72 |
| Масса (без аккумуляторной батареи), кг, не более | 3,2 |
| Нормальные условия применения: температура окружающего воздуха, °С | 23±5 |
|
Рабочие условия применения температура окружающего воздуха, °С при питании от блока питании при питании от внутренней аккумуляторной батареи относительная влажность воздуха, не более, % |
от -10 до +55 от -10 до +50 до 95 |
|
Допустимые условия хранения (без аккумулятора) температура окружающего воздуха, °С относительная влажность воздуха, % |
от -51 до -71 до 95 |
| Напряжение питания от сети переменного тока частотой от 50 до 60 Гц (через адаптер), В | от 100 до 250 |
| Напряжение питания от аккумуляторной батарей, В | 10,8 |
| Потребляемая мощность, Вт, не более | 14 |
