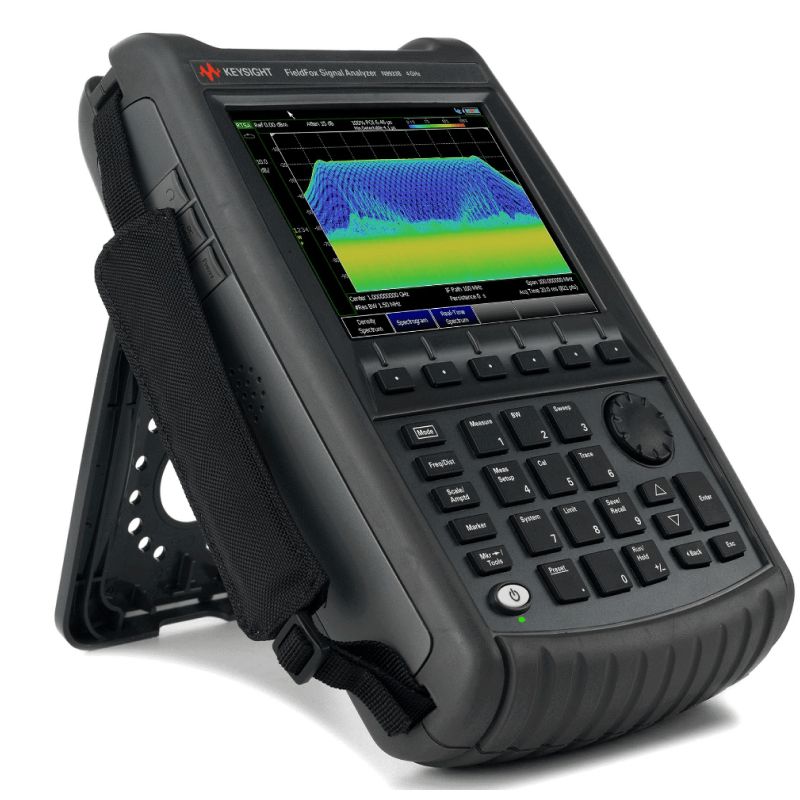

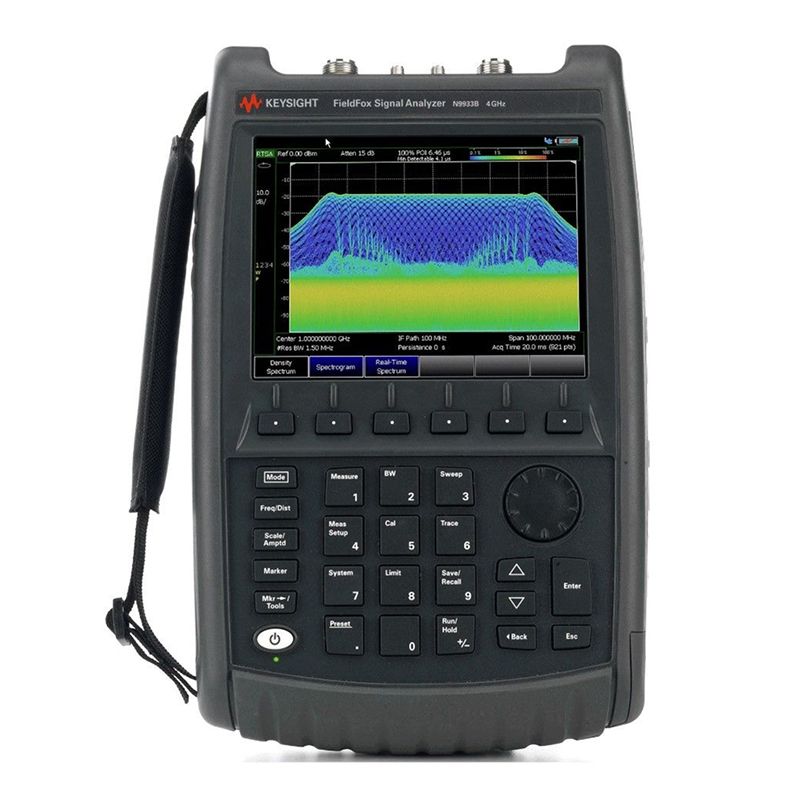

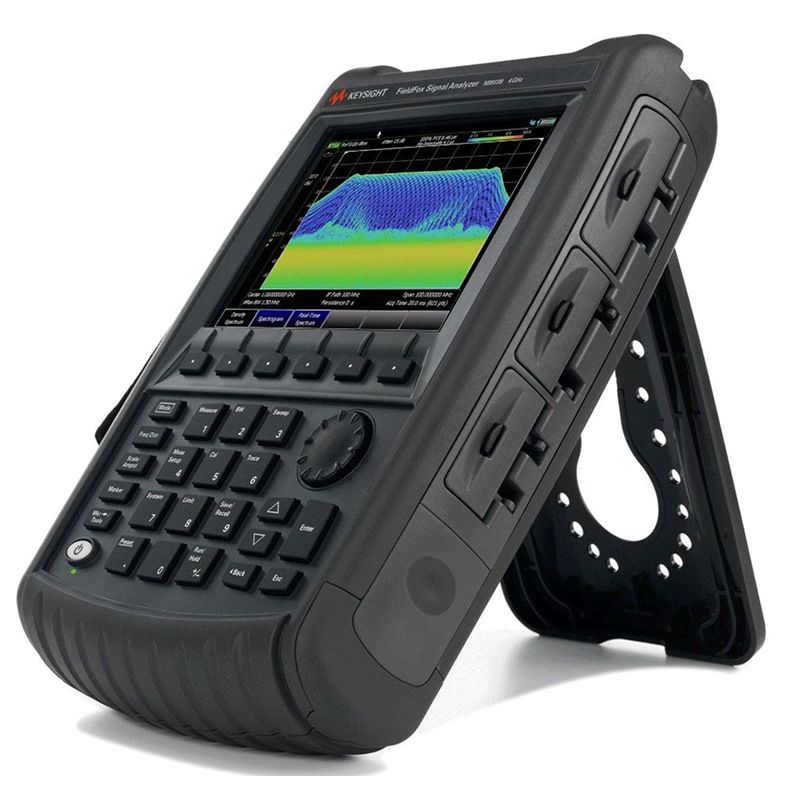

Портативный СВЧ-анализатор спектра Keysight FieldFox N9935B (от 9 кГц до 9 ГГц)

Портативный СВЧ-анализатор спектра Keysight FieldFox N9935B представляет собой высокоточное и надежное решение для проведения измерений в полевых условиях, лабораториях и на производственных объектах. Прибор зарегистрирован в Госреестре средств измерений под номером 80244-20, что подтверждает его соответствие российским метрологическим стандартам и возможность применения в официальных испытаниях и поверках. Устройство оснащено двумя аналоговыми каналами, что позволяет одновременно анализировать два независимых сигнала или проводить сравнительные измерения, повышая эффективность работы инженера.

Частотный диапазон прибора охватывает спектр от 9 килогерц до 9 гигагерц, что делает его универсальным инструментом для анализа широкого класса радиочастотных сигналов — от низкочастотных приложений до микроволновых систем связи, включая LTE, 5G, Wi-Fi и другие стандарты. Высокая точность измерений обеспечивается минимальной погрешностью амплитуды, составляющей всего ±0,2 дБ, что критически важно при проведении калибровочных работ, настройке антенн, проверке излучаемой мощности передатчиков и других задач, где требуется метрологическая достоверность.

Полоса анализа по умолчанию составляет 10 МГц, однако опционально доступны расширения до 40 МГц и даже до 100 МГц, что позволяет анализировать широкополосные сигналы, такие как OFDM или импульсные излучения, с сохранением детализации и скорости обработки. При этом скорость обновления трасс при максимальной полосе обзора в 100 МГц достигает 25 обновлений в секунду, что обеспечивает плавное и оперативное отображение динамических процессов без задержек.

Уровень фазовых шумов прибора составляет -111 дБн на частоте 1 ГГц при отстройке 10 кГц, что свидетельствует о высокой стабильности гетеродина и позволяет уверенно различать слабые сигналы, расположенные вблизи мощных несущих. Полоса фильтра промежуточной частоты (RBW) регулируется в широком диапазоне — от 1 Гц до 5 МГц, что дает возможность адаптировать разрешающую способность анализатора под конкретную задачу: от детального анализа узкополосных спектров до быстрого сканирования широких диапазонов.

В диапазоне частот от 2,6 до 4 ГГц уровень собственных шумов прибора не превышает -156 дБм, что позволяет обнаруживать и измерять крайне слабые сигналы, недоступные для менее чувствительных устройств. Входной аттенюатор с шагом регулировки 5 дБ и диапазоном от 0 до 40 дБ обеспечивает гибкую защиту входного тракта от перегрузки, а максимально допустимая входная мощность в 27 дБм позволяет подключать сигналы без дополнительных внешних аттенюаторов в большинстве практических ситуаций.

Устройство оснащено качественным ЖК-дисплеем с разрешением VGA (640x480 пикселей) и диагональю 16,5 см, обеспечивающим четкое и контрастное отображение спектров даже при ярком солнечном свете. Интерфейсы LAN и USB позволяют легко подключать анализатор к компьютерам, сетевым хранилищам или периферийным устройствам для передачи данных, управления через ПО или автоматизации измерений. Входной разъем выполнен в стандарте N-типа (розетка), что гарантирует надежное соединение с кабелями и адаптерами, широко распространенными в радиотехнической практике.

Благодаря прочному корпусу, автономной работе и высокой точности, Keysight FieldFox N9935B идеально подходит для выездных работ, диагностики систем связи, контроля ЭМС, настройки радиорелейных линий и других задач, где требуется сочетание лабораторной точности и полевой надежности.
