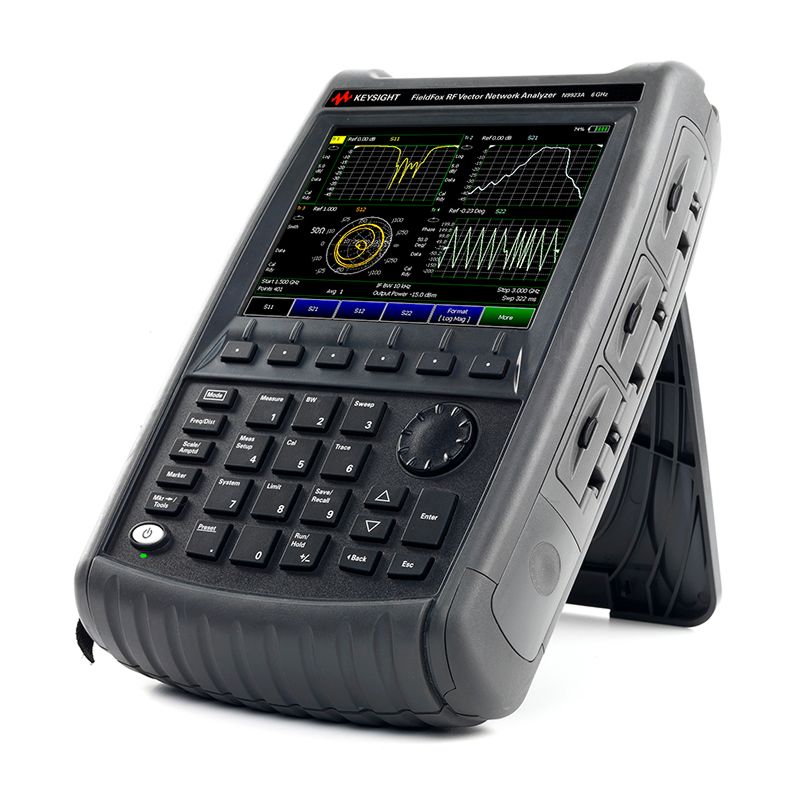

Портативный ВЧ векторный анализатор цепей Keysight FieldFox N9923A-104 (от 2 МГц до 4 ГГц)

Портативный векторный анализатор цепей Keysight FieldFox N9923A-104 представляет собой современный измерительный прибор, объединяющий высокие технические характеристики и надежность в условиях эксплуатации на выезде. Он внесен в Государственный реестр средств измерений под номером 67499-17, что подтверждает его официальное признание и соответствие требованиям метрологической точности. Прибор работает в широком диапазоне частот от 2 МГц до 4 ГГц, что делает его универсальным решением для анализа и диагностики различных радиотехнических устройств и систем.

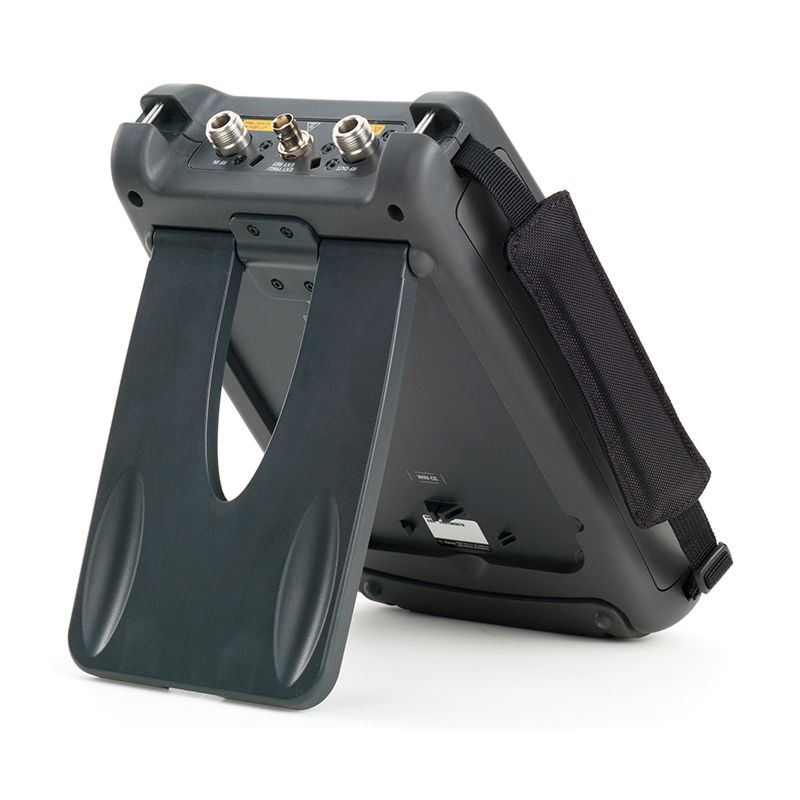

Конструкция анализатора рассчитана на работу в сложных условиях. Он выполнен в соответствии с военным стандартом MIL-PRF-28800F Class 2, что гарантирует устойчивость к внешним воздействиям, вибрациям и перепадам температур. Пылезащищенное исполнение без вентиляторов и вентиляционных отверстий повышает надежность и исключает вероятность выхода прибора из строя при работе на объектах с неблагоприятной окружающей средой.

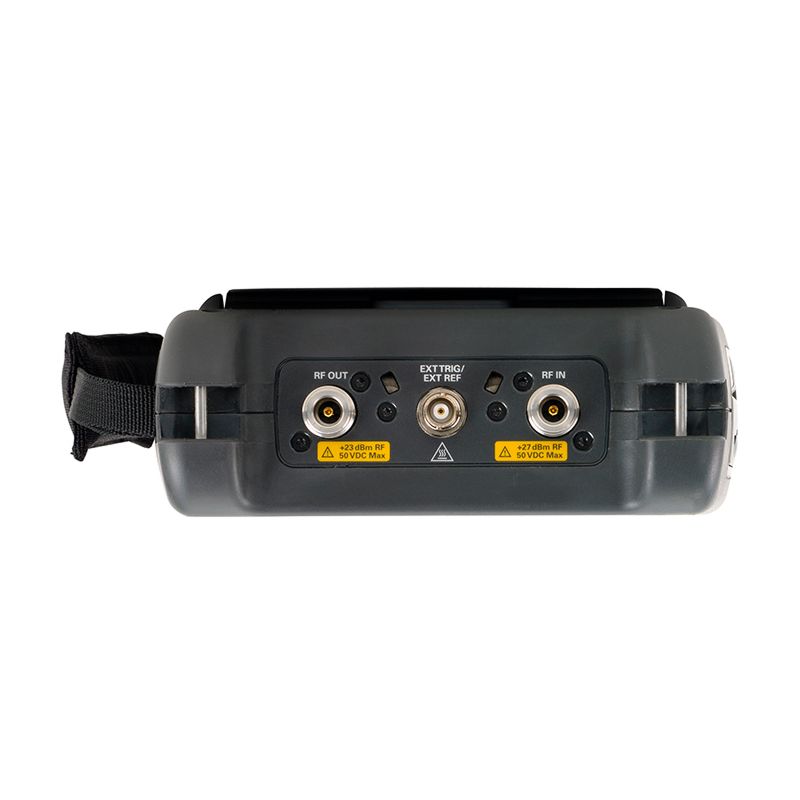

Анализатор имеет два встроенных порта и обеспечивает измерение всех четырех S-параметров с определением амплитуды и фазы сигналов. Высокий динамический диапазон 100 дБ позволяет проводить точные измерения даже при слабых сигналах. Благодаря функции QuickCal пользователь получает возможность ускоренной калибровки без использования внешних эталонных комплектов, а режим векторного вольтметра значительно расширяет спектр практических задач. Дополнительно поддерживается измерение S-параметров смешанного режима, что важно для работы с современными компонентами.

Прибор демонстрирует высокую скорость обработки: одна развертка из 201 точки занимает всего 240 миллисекунд. Низкая зашумленность графика, не превышающая 0,01 дБ СКЗ, обеспечивает стабильность и точность результатов. Встроенный измеритель мощности позволяет контролировать уровень сигнала, а использование внешних или встроенных USB-датчиков мощности открывает возможность анализа импульсных параметров.

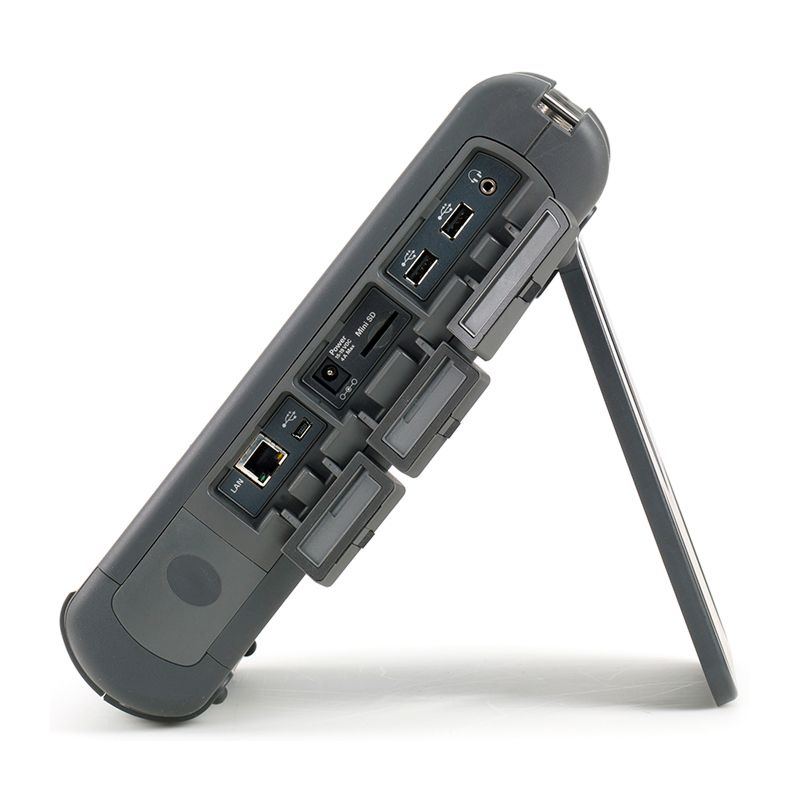

FieldFox N9923A-104 оснащен интерфейсами USB и LAN для удобной интеграции в рабочую инфраструктуру. Дополнительно предусмотрена работа с GPS-приемником, что особенно важно при проведении измерений в полевых условиях, где требуется точная привязка к местоположению. Диапазон установки уровня зондирующего сигнала составляет от -40 до +5 дБм, а предел допустимой относительной погрешности частоты опорного генератора равен ±2·10⁻⁶, что соответствует высоким стандартам метрологии.

Прибор способен измерять коэффициент отражения в диапазоне от -100 до 0 дБ, фазу коэффициента отражения от -180° до 180°, а также КСВН в пределах от 1,01 до 1000. Для анализа коэффициента передачи предусмотрен диапазон от -1000 до 1000 дБ, что дает возможность исследовать как сильно ослабленные, так и усиленные сигналы.

Таким образом, Keysight FieldFox N9923A-104 сочетает в себе функциональность лабораторного оборудования и мобильность полевого прибора. Он подходит для специалистов, работающих в области телекоммуникаций, радиолокации, военных и гражданских исследований, обеспечивая точные и надежные результаты в любых условиях эксплуатации.
