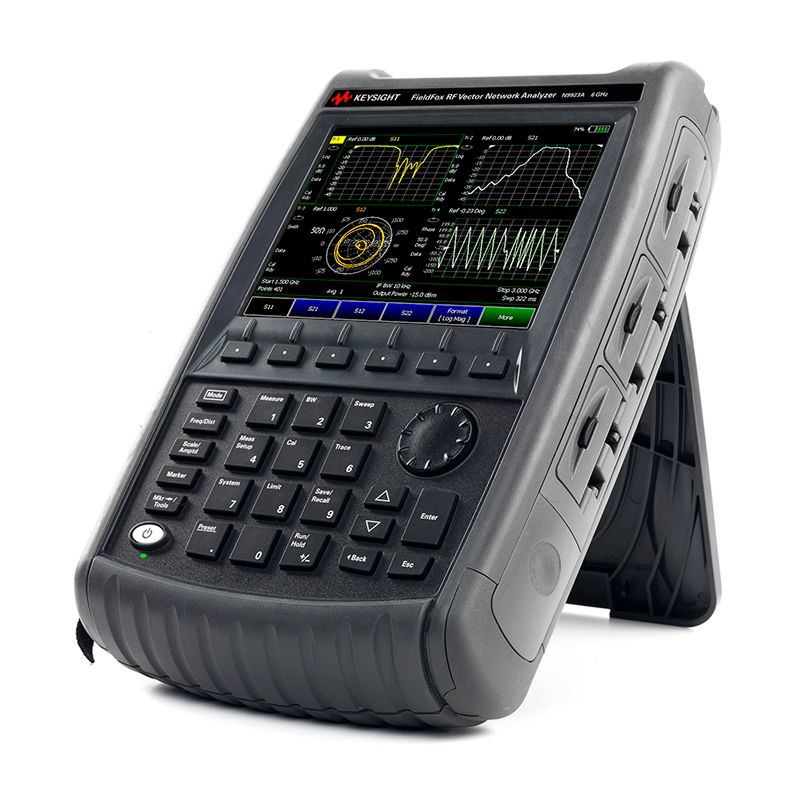

Портативный ВЧ векторный анализатор цепей Keysight FieldFox N9923A-106 (от 2 МГц до 6 ГГц)

Портативный высокочастотный векторный анализатор цепей Keysight FieldFox N9923A-106 представляет собой современное и мощное устройство для измерения характеристик радиочастотных цепей в диапазоне от 2 МГц до 6 ГГц. Этот анализатор занимает важное место среди оборудования для широкого круга применений в радиотехнике, телекоммуникациях и системах радиочастотного контроля благодаря своей универсальности и высокой точности измерений.

Одной из ключевых особенностей FieldFox N9923A-106 является полнофункциональный двухпортовый дизайн, который позволяет проводить всесторонний анализ параметров цепей и устройств. Благодаря наличию двух встроенных портов, устройство способно измерять все четыре S-параметра — амплитуду и фазу сигналов, что очень важно для точной оценки характеристик передающих и принимающих элементов. Высокий динамический диапазон в 100 дБ обеспечивает надежное различие сигналов даже при работе с очень слабыми или сильными сигналами, что увеличивает качество диагностики и настройку систем.

Конструкция анализатора выполнена с учетом требований стандарта MIL-PRF-28800F Class 2, который гарантирует повышенную надежность и устойчивость к воздействию внешних факторов. Устройство защищено от пыли и загрязнений благодаря закрытой корпусной компоновке без вентилятора и вентиляционных отверстий, что позволяет эффективно эксплуатировать прибор в условиях полевых работ и промышленной среды. Такое исполнение снижает риск механических повреждений и попадания внутрь корпуса посторонних частиц, что положительно сказывается на долговечности и стабильности работы.

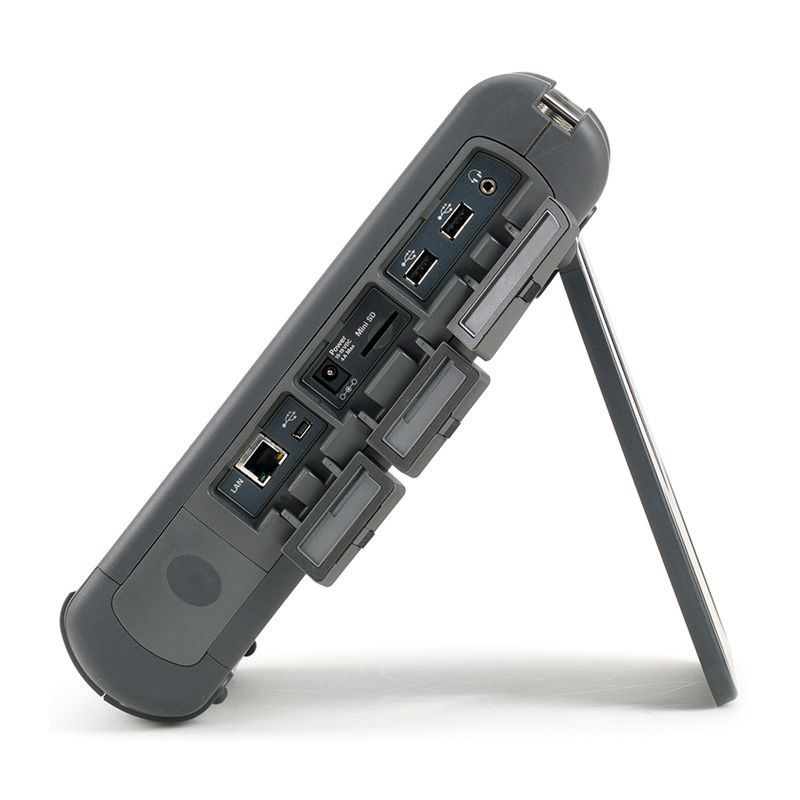

Keysight FieldFox N9923A-106 не только измеряет амплитудно-фазовые параметры, но и оснащен встроенным измерителем мощности, что расширяет возможности анализа импульсных и непрерывных радиочастотных сигналов. За счет поддержки USB-шины можно использовать внешние измерители мощности, что позволяет повысить точность и гибкость мониторинга. Устройство также поддерживает интерфейсы USB и LAN, что облегчает интеграцию в современные информационно-измерительные системы и позволит быстро обмениваться данными с компьютерами и другими приборами.

Дополнительные функции включают в себя QuickCal — сокращенный режим калибровки, позволяющий экономить время при подготовке к измерениям, а также векторный вольтметр и возможность измерения S-параметров в смешанном режиме. Эти опции делают анализатор особенно полезным при выполнении сложных измерений, где требуется точность, быстрота и удобство настройки.

Для повышения точности частотных измерений прибор может использовать встроенный или внешний приемник GPS, что обеспечивает синхронизацию с эталонным временем и способствует повышению стабильности опорного генератора. Предел допустимой относительной погрешности частоты составляет всего ±2·10^-6 гц, что является очень высоким показателем для портативных приборов данного класса.

Диапазон уровней зондирующего сигнала варьируется от -40 до +5 дБ/мВт, что даёт возможность вести измерения как с очень низким, так и с относительно высоким уровнем мощности, не опасаясь повреждения входных цепей устройства. Важным функциональным параметром является также широкий диапазон измерения коэффициентов отражения, передачи и КСВН, что позволяет качественно анализировать эффективность передачи сигнала и наличие потерь в исследуемых радиочастотных элементах. Диапазон измеряемого модуля коэффициента отражения охватывает значения от -100 до 0 дБ, а фазовый диапазон — от -180 до +180 градусов, что обеспечивает полноту информации о характеристиках отраженных сигналов.

Максимальная скорость проведения одного развертывания с 201 точкой составляет всего 240 миллисекунд, что позволяет быстро получать результаты и оперативно принимать решения в полевых условиях или на производстве.

Таким образом, портативный векторный анализатор цепей Keysight FieldFox N9923A-106 является универсальным и надежным инструментом для проведения точных, быстрых и многогранных измерений радиочастотных параметров с акцентом на удобство эксплуатации и долговечность в сложных условиях эксплуатации. Этот прибор прекрасно подходит для инженеров, занимающихся обслуживанием, испытаниями и настройкой радиочастотных систем различного назначения.
