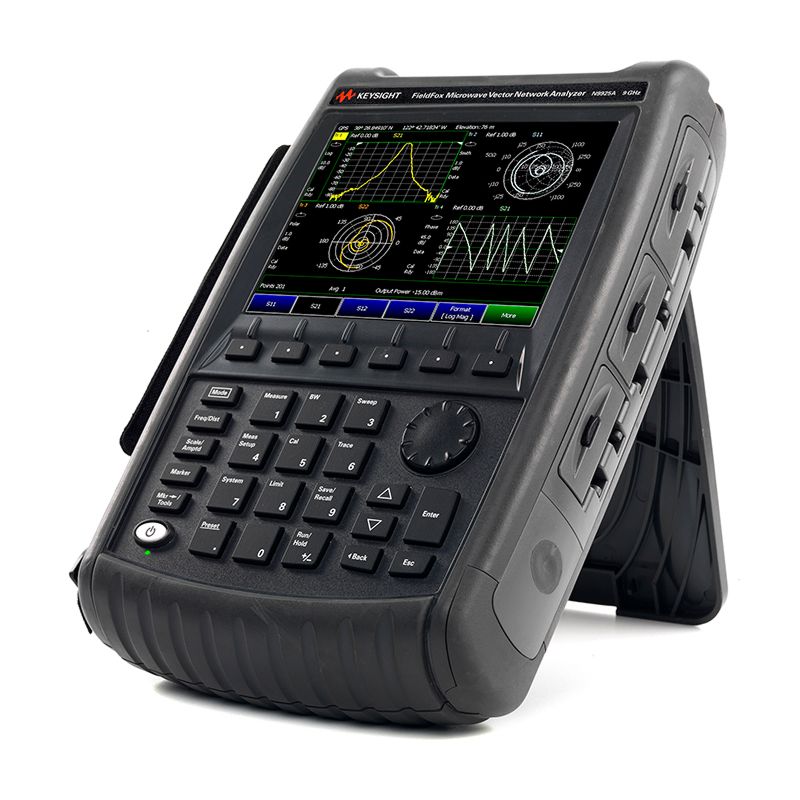

Портативный ВЧ векторный анализатор цепей Keysight FieldFox N9925A (от 30 кГц до 9 ГГц)

Портативный ВЧ векторный анализатор цепей Keysight FieldFox N9925A представляет собой мощный инструмент для специалистов в области радиочастотной электроники, предназначенный для точных измерений и анализа сигналов в полевых условиях. Этот прибор, зарегистрированный в Государственном реестре средств измерений под номером 53569-13, обеспечивает высокую мобильность благодаря компактному дизайну и широкому спектру функций. Его максимальная частота измерений достигает 9 ГГц, что позволяет работать с высокочастотными сигналами, а начальная частота для анализатора амплитудно-частотных характеристик и векторного анализатора цепей составляет всего 30 кГц, обеспечивая гибкость в решении разнообразных задач.

Одним из ключевых преимуществ FieldFox N9925A является впечатляющий динамический диапазон в 95 дБ, который гарантирует точные измерения даже при наличии помех или слабых сигналов. Полоса пропускания прибора равна 10 МГц, что подходит для анализа широкополосных систем. Анализатор оснащен двумя встроенными портами, что делает его удобным для одновременного тестирования различных компонентов цепи. Тип прибора как векторного анализатора цепей позволяет выполнять комплексные измерения параметров устройств на частотах от низких до сверхвысоких.

Этот анализатор находит применение в множестве сценариев, включая измерение S-параметров, которые характеризуют взаимодействие сигналов в линиях передачи. Он отлично справляется с измерением расстояния до неоднородности в кабелях, помогая выявлять дефекты и повреждения на ранних стадиях. Функция балансировки кабелей обеспечивает точную настройку для минимизации отражений, а измерения обратных потерь и вносимых потерь или коэффициента усиления позволяют оценивать эффективность усилителей и фильтров. Дополнительно предусмотрены измерения мощности, что расширяет возможности анализа систем передачи энергии.

FieldFox N9925A идеально подходит для тестирования различных компонентов, таких как кабели, антенны, усилители и фильтры. Кроме того, он может работать с устройствами кабельного телевидения на 75 Ом, что делает его универсальным инструментом для телекоммуникационных сетей. Благодаря встроенным возможностям, связанным с амплитудно-частотным анализом и векторным анализатором цепей, прибор предлагает функцию QuickCal, сокращенный вариант калибровки для быстрого тестирования. Векторный вольтметр добавляет точности в измерениях напряжения, а измерения S-параметров смешанного режима позволяют анализировать разнородные сигналы. Методы TDR для измерений параметров кабелей помогают визуализировать временные характеристики линий.

Для анализа сигналов прибор оснащен встроенным измерителем мощности, который предоставляет точные данные о мощности сигнала в реальном времени. Системные возможности включают встроенный источник постоянного напряжения, что упрощает питание внешних устройств, и приемник GPS, либо встроенный, либо внешний, для точной геолокации при полевых измерениях. Пределы допускаемой относительной погрешности частоты опорного генератора составляют плюс-минус 1,7 умножить на 10 в минус шестой степени Гц, что обеспечивает высокую стабильность. Интерфейсы USB и LAN позволяют легко интегрировать прибор в сети и передавать данные для дальнейшего анализа.

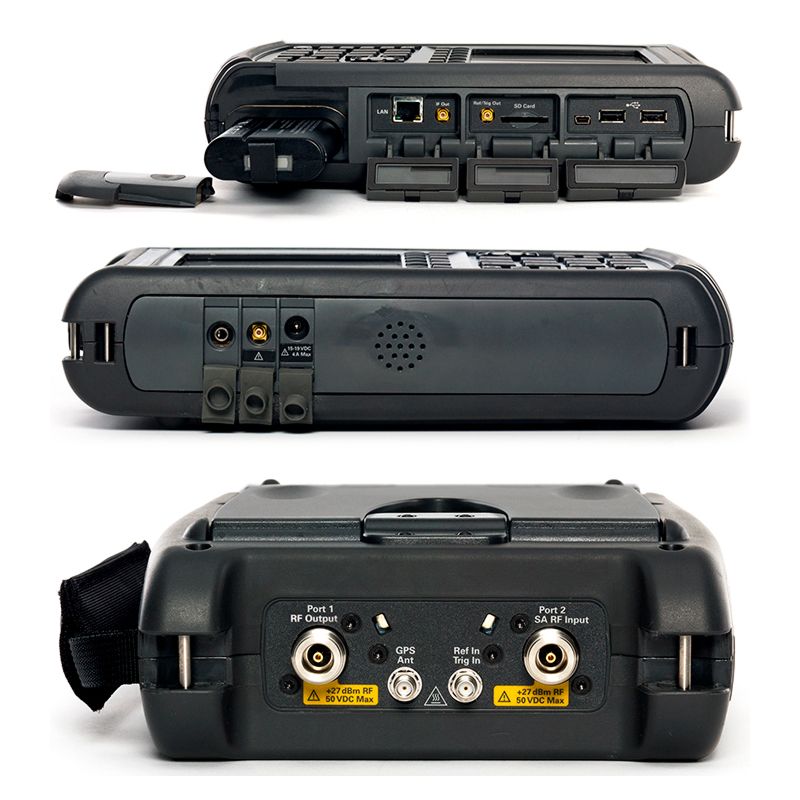

Максимальное значение мощности выходного сигнала достигает 27 дБ относительно 1 мВт, что достаточно для тестирования чувствительных компонентов. Разъем типа N, розетка обеспечивает надежное соединение с измеряемыми устройствами. Дисплей прибора представляет собой 6,5-дюймовый транфлективный цветной LCD с подсветкой LED, что гарантирует хорошую видимость даже в ярком солнечном свете или при низкой освещенности, делая работу в поле максимально комфортной.

В целом, Keysight FieldFox N9925A сочетает в себе портативность, точность и многофункциональность, делая его незаменимым для инженеров, работающих с ВЧ-технологиями. Благодаря этим характеристикам прибор поддерживает широкий спектр приложений, от диагностики оборудования до оптимизации телекоммуникационных систем, обеспечивая надежные результаты в любых условиях. Занявший место в Госреестре под номером 53569-13, этот анализатор продолжает интегрироваться в современные методы измерений, способствуя развитию инноваций в области радиочастот.
