Портативный ВЧ векторный анализатор цепей Keysight FieldFox N9926A (от 30 кГц до 14 ГГц)

Портативный ВЧ векторный анализатор цепей Keysight FieldFox N9926A представляет собой универсальный и высокоточный прибор для проведения широкого спектра радиочастотных измерений в диапазоне частот до 14 ГГц. Этот векторный анализатор цепей, зарегистрированный в Государственном Реестре средств измерений под номером 53569-13, имеет оптимальные технические характеристики, обеспечивающие высокую точность и надежность измерений как в лабораторных, так и в полевых условиях.

Начальная измерительная частота прибора составляет 30 кГц, что позволяет проводить исследования как высокочастотных, так и относительно низкочастотных сигналов. Такие возможности делают FieldFox N9926A идеальным решением для анализа широкого спектра компонентов и систем, включая кабели, антенны, усилители, фильтры и устройства кабельного телевидения с волновым сопротивлением 75 Ом. Заводской динамический диапазон устройства достигает 95 дБ, что обеспечивает возможность измерять очень малые уровни сигналов на фоне сильных помех и повышает достоверность результатов.

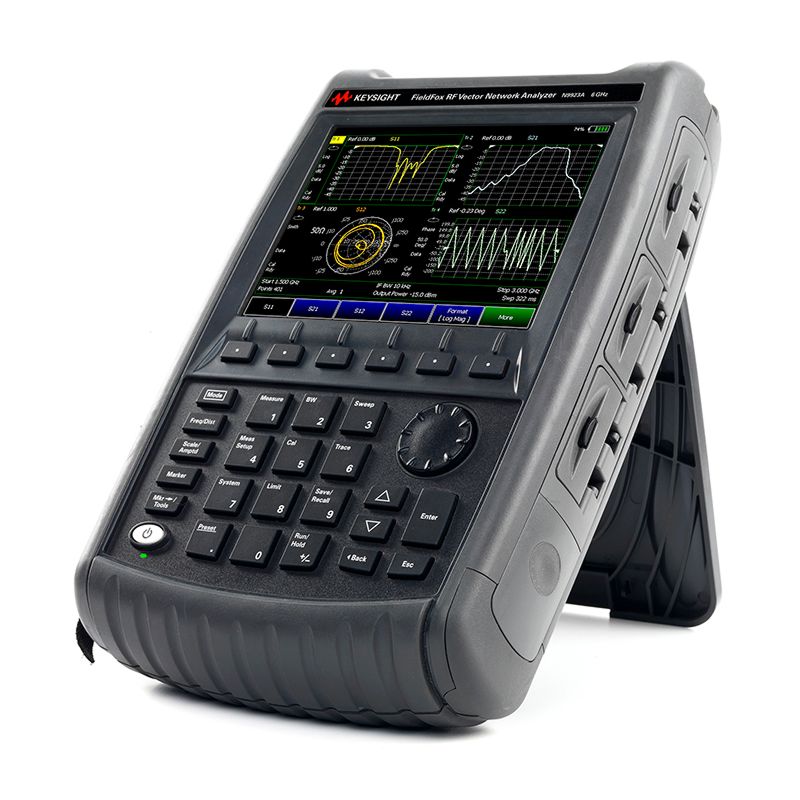

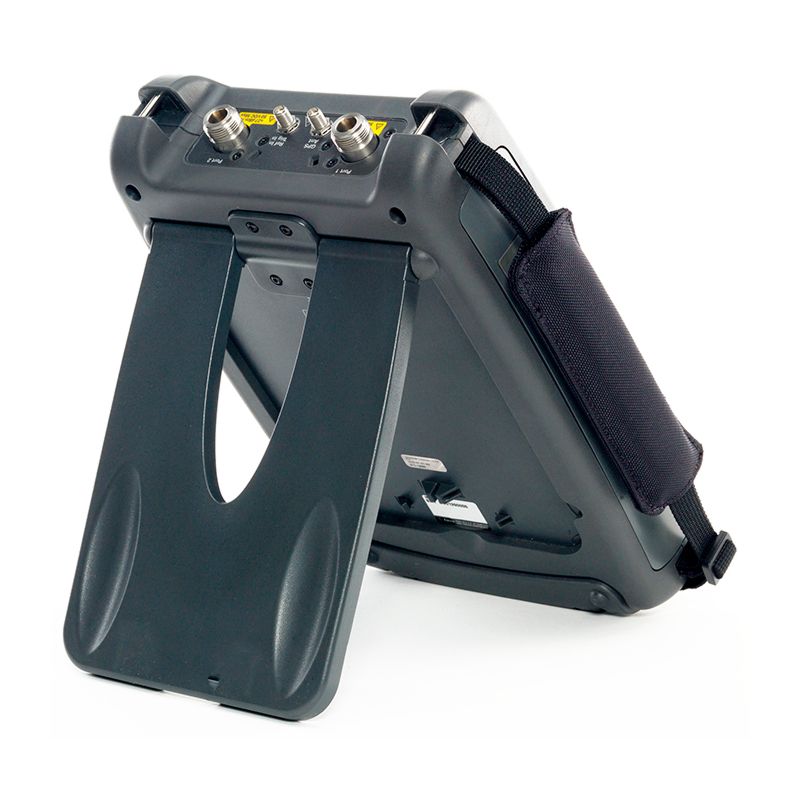

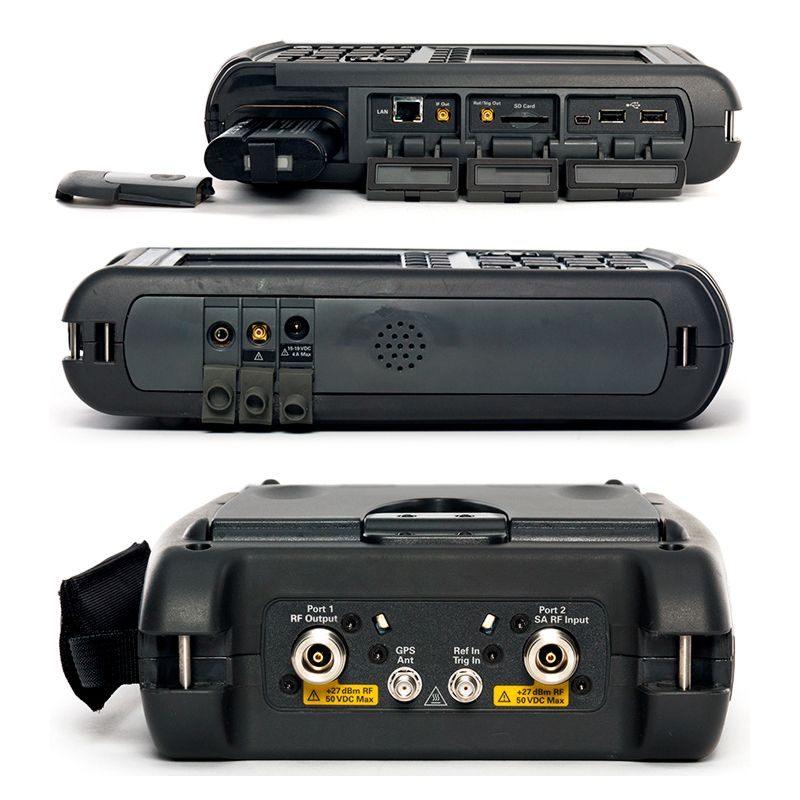

Одним из ключевых достоинств анализатора является наличие двух встроенных портов типа N (розетка), что упрощает подключение измерительных приборов и компонентов. Разрешающая способность измерений поддерживается за счет широкой полосы пропускания, составляющей 10 МГц. Кроме того, дисплей устройства оборудован шестидюймовым трансфлективным цветным LCD с LED-подсветкой, который сохраняет отличную читаемость даже при ярком солнечном освещении, что особенно важно для полевых работ.

Функциональность Keysight FieldFox N9926A охватывает множество измерений, необходимых для анализа характеристик радиоэлектронных устройств. Прибор позволяет измерять параметры S, что дает возможность оценить прохождение и отражение сигналов в радиочастотных цепях. Также он предоставляет инструменты для определения расстояния до неоднородностей в кабелях, что особенно актуально при диагностике повреждений или изъянов. Среди прочих функций выделяются балансировка кабелей, измерение обратных потерь, вносимых потерь и коэффициента усиления, а также точные измерения мощности сигнала.

Анализатор также оснащен уникальными дополнительными возможностями, связанными с анализатором фазочастотных устройств (АФУ) и векторным анализатором цепей (ВАЦ). Среди них – режим QuickCal, позволяющий быстро калибровать прибор для получения максимальной точности, векторный вольтметр и возможность измерения S-параметров смешанного режима, что расширяет спектр исследуемых параметров в сложных системах. Кроме того, прибор поддерживает методы временного рефлектометрического анализа (TDR), позволяющие исследовать параметры кабелей и выявлять дефекты на основе анализа отраженных сигналов.

За счет встроенного измерителя мощности и источника постоянного напряжения прибор предоставляет интегрированное решение для измерения и питания исследуемых устройств. Встроенный либо внешний GPS-приемник позволяет синхронизировать временные параметры и географическое положение измерений, что важно в полевых условиях и при мониторинге распределенных систем.

Точность устройства обеспечивает стабильность опорного генератора с пределом допускаемой относительной погрешности частоты ±1,7·10⁻⁶, что гарантирует сохранение измерительной точности в широком диапазоне условий эксплуатации. Для удобства передачи данных и управления прибором предусмотрены современные интерфейсы USB и LAN, обеспечивающие интеграцию с компьютерами и сетями.

Максимальная мощность выходного сигнала составляет 27 дб относительно 1 мВт, что позволяет проводить эффективные тесты на входных цепях систем и компонентов. Все эти технические особенности делают Keysight FieldFox N9926A одним из наиболее функциональных и портативных векторных анализаторов цепей, способных решать задачи как в лабораторных, так и в полевых условиях, обеспечивая высокоточное измерение основных параметров радиоэлектронных компонентов.
