Артикул:
m-107684
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Опция
Срок гарантии (лет)
—
1
1 976 058 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

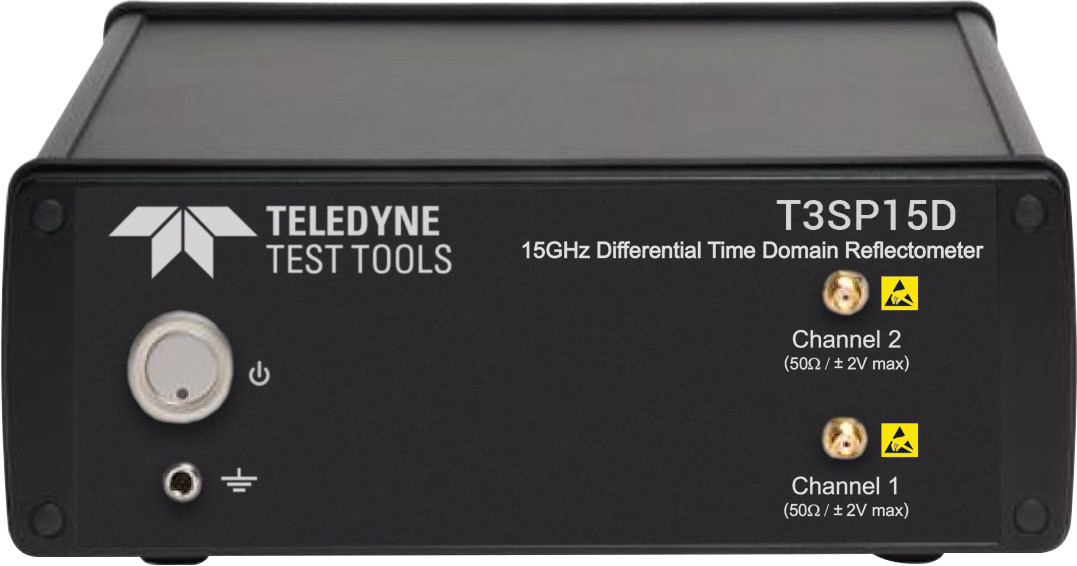

Компактный 2-портовый рефлектометр с поддержкой дифференциальных TDR-измерений в комплекте с T3SP-DPROBE и аксессуарамиРабочая частота до 15 ГГц, Время нарастания 35 пс (20-80%), Амплитуда: 150 мВ - несимметричный выход / 300 мВ - дифференциальный выход на нагрузке 50 ОмВнутренняя память 50.000 отсчетов. Аппаратная защита от электростатических разрядов (ESD). Измерение волнового сопротивления и однородности ЛП: локализация неоднородностей импеданса и анализ целостности сигнала (signal integrity) в линиях передачи и трактах распространения ВЧ сигналов (печатные платы, дорожки, кабели, коннекторы, переходы и пр.). Высокая точность снятия АЧХ (профиль «импеданс»/ «длина» или время), диаграмма Смита, измерение обратных потерь (dB), параметра S11. Не требует подключения к «земле», оптимальное решение для витой пары и диф. цепей. Максимальная длина измеряемого объекта до 40 метров (при частоте следования зондирующих импульсов 1 МГц), линейное разрешение ≤ 3 мм.Состав: TDR (коннекторы 2.92), фазосогласованный соединительный кабель 3.5 мм (2 шт), динамометрический ключ, сетевой адаптер ~220В/ 24В пост.-3А. Интерфейс USB 2.0. Системные требования управляющего ПК: ОС Windows 7, Windows 8, Windows 10, ОЗУ 2 ГБ, свободное место на НЖМД 25 МБ. Размеры 220х 210х 82 мм. Масса 2,6 кг (без батареи). Поддержка опции батарейного питания (T3SP-ACCU) и разнообразных дифференциальных пробников (T3SP-DPROBE – до 18 ГГц с регулируемым зазором наконечников, T3SP-DPROBE-F до 5 ГГц с фиксированным расстоянием 2,5мм/ 5мм). Для эксплуатации требуется опциональный калибровочный набор 3SP-CALKIT-3.5MM (набор мер для калибровки по методу OSL/ ХХ/ КЗ/ СН)
| Параметр | Значение | |
|---|---|---|
| Рефлектометр T3SP15D | 1 шт. | |
| Кабель USB | 1 шт. | |
| ESD браслет | 1 шт. | |
| Кабель 3,5мм T3SP-CABLE-3.5MM (набор из 2 штук) | 1 шт. | |
| Калибровочный набор T3SP-CALKIT-3.5MM | 1 шт. | |
| Сетевой шнур | 1 шт. | |
| Блок питания | 1 шт. | |
| Сертификат калибровки | 1 шт. | |
| Опция T3SP-DPROBE | 1 шт. | |
| Опция T3SP-BOARD | 1 шт. | |
| Опция T3SP-ACCU | 1 шт. | |
| Опция T3SP-CASE | 1 шт. | |
| Параметр | Значение | |
|---|---|---|
| Тип | На базе ПК | |
| Диапазон частот | DC … 15 ГГц | |
| Количество встроенных портов | 2 | |
| Особенности | Рефлектометр с поддержкой дифференциальных TDR-измерений (DTDR) в комплекте с калибровочным набором. Измерение S-параметров методом TDR/TDT. Скорость нарастания 35 пс. Аппаратная защита от электростатических разрядов (ESD). Измерение волнового сопротивления и однородности ЛП. Максимальная длина измеряемого объекта до 40 метров. Батарейное питание, дифференциальный пробник T3SP-DPROBE, транспортный кейс и демо-плата. | |
| Интерфейс | USB | |
Teledyne Test Tools - это широкий спектр решений, дополняющий семейство осциллографов и анализаторов Teledyne LeCroy.
