Артикул:
m-100867
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Настольный
Номер записи в ГосРеестре СИ
—
88167-23
Частотный диапазон
—
9 кГц…3,2 ГГц
Фазовый шум
—
-95 dBc
Все характеристики
1 115 675 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доствка курьером от 1 дня - от 500 ₽
Доствка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

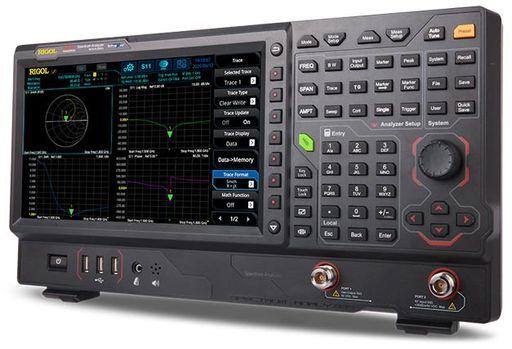

Анализатор спектра Rigol RSA5032N использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра Rigol RSA5032N позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.
Встроенный трекинг-генератор и векторный анализатор позволяет использовать Rigol RSA5032N для измерения S-параметров.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
88167-23 |
|
Частотный диапазон
|
9 кГц…3,2 ГГц |
|
Фазовый шум
|
-95 dBc |
|
Интерфейс
|
HDMI, LAN, USB |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 месяцев |
- Анализатор спектра
- Кабель питания
- Краткое руководство по эксплуатации
| Характеристики | Параметры | Значения | |
|---|---|---|---|
| Для всех измерительных режимов | |||
| Частота | Частотный диапазон | 9 кГц…3,2 ГГц | |
| Источник опорной частоты | Опорная частота | 10 МГц | |
| Точность после калибровки | стандартно | <1 ppm | |
| опция OCXO-C08 | <0,1 ppm | ||
| Температурная стабильность источника опорной частоты (0~50 °C) | стандартно | <0,5 ppm | |
| опция OCXO-C08 | <0,005 ppm | ||
| Старение | стандартно | <1 ppm/год | |
| опция OCXO-C08 | <0,03 ppm/год | ||
| Режим стандартного анализатора спектра со свипированием (GPSA) | |||
| Частота | Маркер | Разрешение | ± полоса обзора / (кол. точек развертки-1) |
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||
| Счетчик частоты | Разрешение | 1 Гц | |
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | ||
| Полоса обзора | Диапазон | Нулевая, 10 Гц...максимальная частота | |
| Разрешение | 2 Гц | ||
| Погрешность | ± полоса обзора / (кол. точек развертки-1) | ||
| Плотность фазовых шумов (500 МГц, 20~30 °C) | 1 кГц | <-95 дБн/Гц | |
| 10 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) | ||
| 100 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) | ||
| 1 МГц | <-115 дБн/Гц; <-117 дБн/Гц (тип.) | ||
| Полоса пропускания | Разрешение ПЧ RBW (-3 дБ) | 1 Гц… 10 МГц,с шагом 1-3-10 | |
| Погрешность RBW | <5% | ||
| Избирательность (60 дБ/3 дБ) | <5:1 | ||
| Разрешение видео VBW (-3 дБ) | 1 Гц… 10 МГц,с шагом 1-3-10 | ||
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||
| Режим Density (Спектральная плотность) | Диапазон плотности | 0...100% с шагом 0,1% | |
| Мин. полоса обзора | 5 кГц | ||
| Персистенция | 32 мс...10 с | ||
| Режим Spectrogram (Спектрограмма) | Глубина памяти | 8192 точки | |
| Динамический диапазон (охват. Bitmap) | 200 дБ | ||
| Режим PvT (Распределение мощности во времени) | Мин. время захвата | 187,9 мкс | |
| Макс. время захвата | 40 с | ||
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | ||
| Запуск по частотной маске FMT | Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT | |
| Разрешение запуска | 0,5 дБ | ||
| Критерии запуска | входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | ||
| Режим векторного анализатора (VNA) | |||
| Параметры измерения | Частотный диапазон | 100 кГц…4,5 ГГц | |
| Типы измерений | Отражение (S11), передача (S21), расстояние до неоднородности (DTF) | ||
| Полоса измерения | 1 кГц...10 МГц с шагом 1-3-10 | ||
| Количество точек данных | от 101 до 10001; по умолчанию 201 | ||
| Типы трасс | память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума | ||
| Количество маркеров | 8 | ||
| Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект | ||
| Измерение передачи (S21) | Выходная мощность | -10 дБм | |
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка | ||
| Диапазон измерения | -500 G...500 G | ||
| Разрешение | Log: 100f; Lin 1a | ||
| Динамический диапазон (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) | 80 дБ (ном.) | ||
| Измерение отражения (S11) | Выходная мощность | -10 дБм | |
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) | ||
| Диапазон измерения | -500 G...500 G | ||
| Разрешение | Log: 100f; Lin 1a | ||
| КСВН | -500 G...500 G | ||
| Эффективная направленность с CK106A ( Log Mag, Average=50) | > 40 дБ (ном.) | ||
