Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
40 МГц
Диагональ дисплея, дюйм
—
6"
Все характеристики
172 500 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

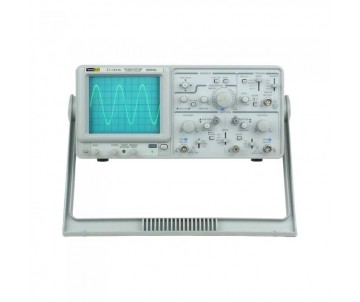

Осциллограф универсальный ПрофКиП С1-161М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 40 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Прибор имеет режим курсорных измерений и встроенный частотомер. Осциллограф универсальный ПрофКиП С1-161М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.
Особенности и преимущества осциллографа универсального ПрофКиП С1-161М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 40 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Режим курсорных измерений
▪ Высокая чувствительность: 1 мВ /дел, по вертикали от 10 В /дел до 20 В /дел
▪ ALT функция запуска
▪ Масштабирование развертки: х 10
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Непосредственный вывод частоты на экран
Общие данные осциллографа универсального ПрофКиП С1-161М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Особенности и преимущества осциллографа универсального ПрофКиП С1-161М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 40 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Режим курсорных измерений
▪ Высокая чувствительность: 1 мВ /дел, по вертикали от 10 В /дел до 20 В /дел
▪ ALT функция запуска
▪ Масштабирование развертки: х 10
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Непосредственный вывод частоты на экран
Общие данные осциллографа универсального ПрофКиП С1-161М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Настольный |
Количество каналов
|
2 |
Полоса пропускания
|
40 МГц |
Диагональ дисплея, дюйм
|
6" |
Дисплей (отображение данных)
|
ЭЛТ |
Размеры дисплея
|
80x100 мм |
Питание
|
198-240 В |
Гарантия, (мес)
|
12 |
Наименование |
Количество |
Осциллограф универсальный ПрофКиП С1-161М |
1 шт. |
Делитель |
2 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Параметры |
Значения |
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
прямоугольный, 6 дюймов |
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
Ускоряющее напряжение |
2 кВ |
Z-вход |
|
Входное сопротивление |
~ 47 кОм |
Входной уровень |
≥ 5 Впик-пик |
Частотный диапазон |
2 МГц |
Канал вертикального отклонения |
|
Y-ATT |
переключатель |
Чувствительность |
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов) |
Полоса пропускания (-3 дБ) х1 |
0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
Полоса пропускания (-3 дБ) х5 |
0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
Время нарастания |
х1: ≤ 8.75 нс х5: ≤ 25 нс |
Входной импеданс |
~ 1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Канал горизонтального отклонения |
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
Точность |
±3% ±5% при масштабировании |
Масштабирование развертки |
х 10 |
Максимальный коэффициент развертки |
20 нс /дел |
Линейность развертки |
±5% ±10% при масштабировании |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
Вход усилителя |
закрытый (AC) |
Полярность синхронизации |
«+» или «-» |
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
300 В при 1 кГц |
Режим X-Y |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
Частотный диапазон X-входа |
500 кГц |
Сдвиг фазы |
≤3° (50 кГц) |
Курсорные измерения |
|
Настройка индикации |
CH1 /CH2: чувствительность, время развертки, условия запуска |
Курсорные измерения |
ΔV, ΔT, 1 /ΔT, уникальный метод измерения координат |
Разрешение |
1 /25 дел |
Эффективный диапазон |
±3 дел (по вертикали) ±4 дел (по горизонтали) |
Выходной сигнал |
|
Выход сигнала канала 1 |
|
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц |
Выходное напряжение |
2 Впик-пик ±2% |
Частотомер |
|
Разрядность |
5-разрядный |
Частотный диапазон |
10 Гц … 40 МГц |
