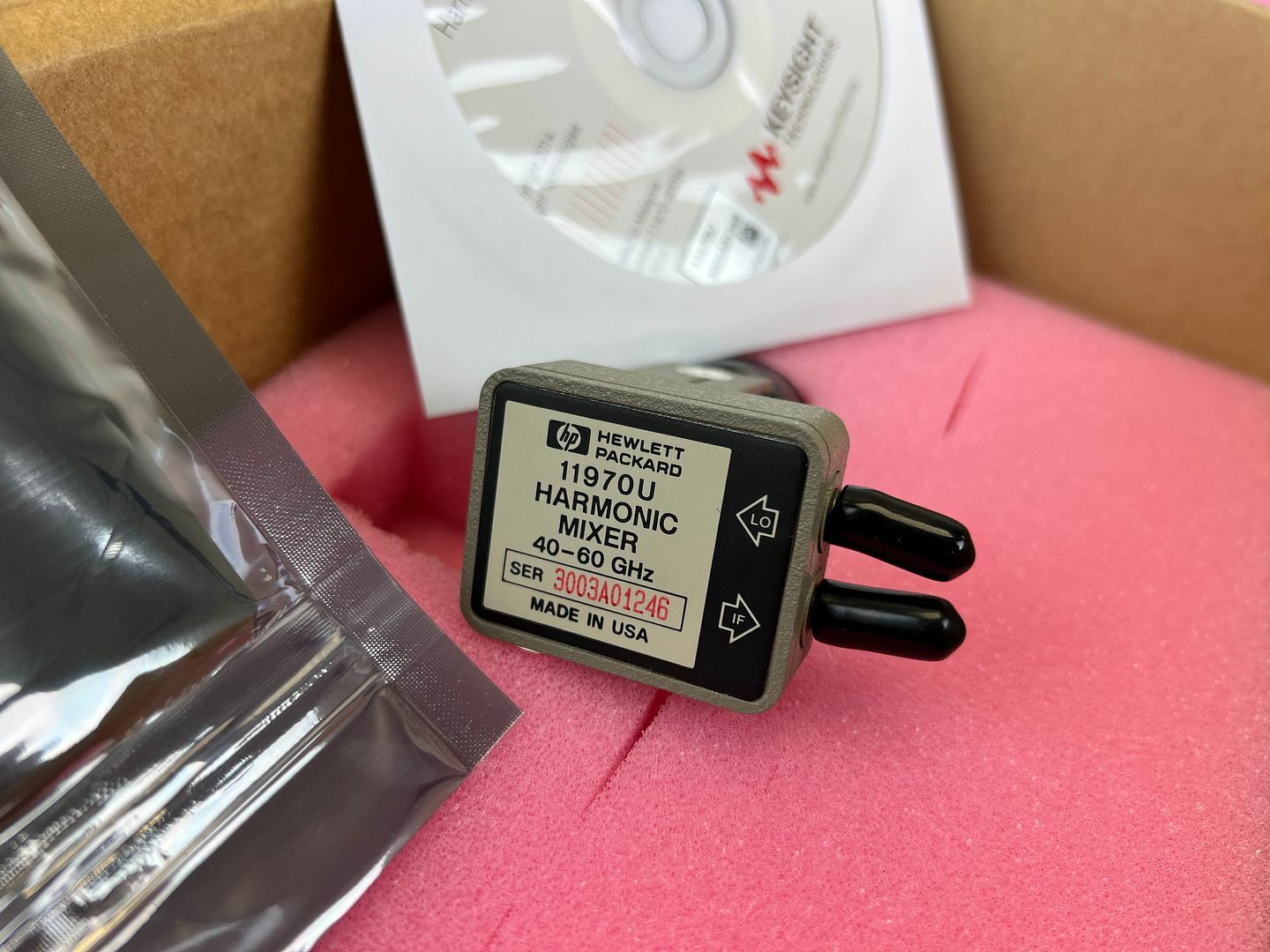

Смеситель на гармониках Agilent Technologies 11970U (демонстрационный)

Смеситель на гармониках Agilent Technologies 11970U представляет собой высокочастотное устройство, предназначенное для работы в диапазоне от 40 до 60 ГГц. Этот прибор отличается высокой точностью и стабильностью, что делает его незаменимым в задачах, требующих обработки сигналов на сверхвысоких частотах. Одной из ключевых особенностей смесителя является использование 10-й гармоники гетеродина, что позволяет достичь высокой эффективности преобразования сигналов даже в условиях ограниченной мощности входного сигнала.

Потери преобразования в устройстве составляют 28 дБ, что является приемлемым значением для столь высокого частотного диапазона. При этом уровень шума, измеренный при полосе пропускания 1 кГц, достигает впечатляющего значения -101 дБ, что свидетельствует о высокой чувствительности и низком уровне собственных шумов прибора. Это делает смеситель идеальным для применения в системах, где критически важна точность и чистота сигнала.

Неравномерность амплитудно-частотной характеристики (АЧХ) составляет ±1,9 дБ, что обеспечивает стабильность работы устройства в широком диапазоне частот. Это особенно важно для задач, связанных с анализом и обработкой сложных сигналов, где даже незначительные отклонения могут привести к искажениям. Уровень компрессии усиления на 1 дБ достигает -7 дБм, что указывает на способность смесителя эффективно работать с сигналами средней мощности без значительных потерь качества.

Agilent Technologies 11970U является надежным решением для современных высокочастотных систем, где требуется высокая точность, низкий уровень шума и стабильность работы. Его характеристики делают его подходящим для использования в телекоммуникациях, радиолокации, научных исследованиях и других областях, где важна обработка сигналов на сверхвысоких частотах.
