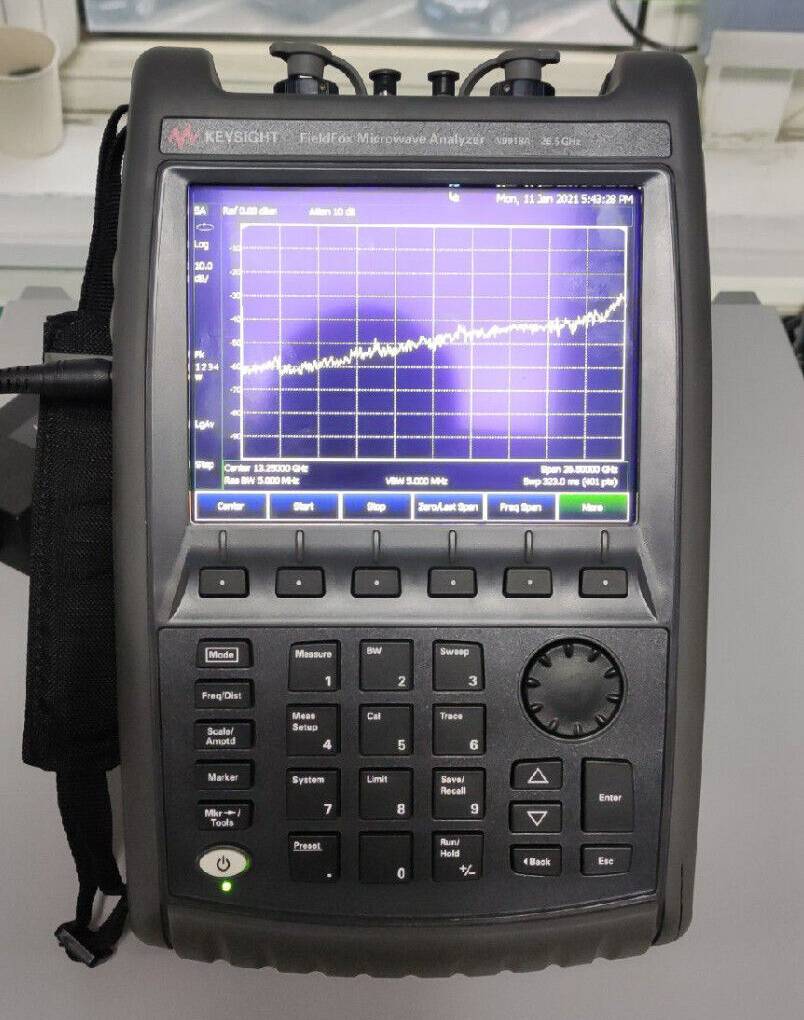

Портативный СВЧ-анализатор Keysight (Agilent) N9918A представляет собой мощный инструмент, предназначенный для анализа сигналов в широком диапазоне частот от 100 кГц до 26,5 ГГц. Это делает его незаменимым помощником для специалистов в области радиочастотных технологий, телекоммуникаций и других высокочастотных приложений. Уникальная возможность работы на частотах от 5 кГц расширяет его функционал, позволяя использовать анализатор в различных сценариях, включая тестирование и диагностику.
Одной из ключевых характеристик N9918A является высокая точность измерений в режиме анализатора спектра, достигающая ±0,5 дБ. Это позволяет пользователям получать надежные данные, что критически важно для обеспечения качества и стабильности работы радиочастотных систем. Динамический диапазон в 100 дБ обеспечивает возможность детального анализа сигналов, включая слабые и шумные, что делает анализатор идеальным для сложных измерений.
Внутренняя память устройства составляет минимум 16 Мбайт, что позволяет хранить значительные объемы данных для последующего анализа. Кроме того, поддержка внешней памяти через USB 2.0 и карты памяти SD/SDHC предоставляет пользователям возможность легко расширять хранилище и обмениваться данными, что особенно актуально в условиях полевых испытаний, где доступ к вычислительным ресурсам может быть ограничен.
Дисплей анализатора представляет собой 6,5-дюймовый цветной полупрозрачный VGA экран с светодиодной подсветкой, что обеспечивает отличную видимость информации даже в условиях недостаточного освещения. Это делает работу с устройством более комфортной и эффективной, позволяя пользователям быстро и без труда интерпретировать результаты измерений.
Интерфейсы USB и LAN обеспечивают простое подключение к другим устройствам и системам, что облегчает интеграцию анализатора в существующие рабочие процессы и системы автоматизации. Портативный СВЧ-анализатор N9918A от Keysight (Agilent) сочетает в себе передовые технологии, высокую производительность и удобство, что делает его идеальным выбором для профессионалов, работающих в области высокочастотной электроники.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
53569-13 |
|
Мин. частота (кГц)
|
5 |
|
Макс. частота (ГГц)
|
26.5 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+27 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
1 |
- Адаптер для питания от сети переменного тока
- Кабель питания
- Аккумуляторная батарея
- Кабель для подключения к локальной сети LAN
- Сумка с ремнями для переноски прибора за спиной или на плече
- Краткое справочное руководство и руководство пользователя
| Анализатор спектра | |
| Диапазон частот | От 100 кГц до 26,5 ГГц (Возможно использование на частотах от 5 кГц) |
| Генератор опорной частоты | от –10 до +55 °C |
| Погрешность |
± 0,00007 % (норм.) + поправка на старение ± 0,00004 % (тип.) + поправка на старение |
| Погрешность при синхронизации с сигналом опорной частоты системы GPS | ± 0,000001 % (номинальное значение) |
| Скорость старения | ± 0,0001% в год в течение 20 лет (норм.), но не более ± 0,00035% |
| Полоса обзора | |
| Диапазон |
0 Гц (нулевая полоса обзора), от 10 Гц до верхней границы диапазона частот анализатора |
| Разрешение | 1 Гц |
| Погрешность |
± (2 x центрирование полосы пропускания + разрешение по горизонтали) ± (2 x центрирование полосы пропускания + + 2 x разрешение по горизонтали) для нормального детектора |
| Запуск (в нулевой полосе обзора) | |
| Тип запуска | Автоматический, видеосигнал, внешний сигнал |
| Условие запуска | Положительный фронт, отрицательный фронт |
| Задержка запуска |
Диапазон: от 0 с до 10 с Разрешение: 100 нс |
| Автоматический запуск |
Выполняется принудительный сбор данных в течение определенного периода при отсутствии запускающего события |
| Диапазон автоматического запуска | от 0 с (выкл.) до 10 с |
| Следящий генератор или независимый источник сигналов | |
| Диапазон частот следящего генератора или независимого источника сигналов | От 30 кГц до 4 ГГц |
| Максимальная выходная мощность |
Частота: Типовое значение от 30 кГц до 300 кГц: –11 дБм от 300 кГц до 2 МГц: –3 дБм от 2 МГц до 625 МГц: –2 дБм от 625 МГц до 3 ГГц: + 1 дБм от 3 ГГц до 6,5 ГГц: –1 дБм от 6,5 ГГц до 9 ГГц: –2 дБм от 9 ГГц до 14 ГГц: –4 дБм от 14 ГГц до 18 ГГц: –6 дБм от 18 ГГц до 23 ГГц: –10 дБм от 23 ГГц до 26,5 ГГц: –12 дБм |
| Погрешность уровня мощности |
± 1,5 дБ при –15 дБм (тип.) Сглаженный уровень мощности во всем диапазоне частот |
| Выход промежуточной частоты спектроанализатора | |
| Центральная частота | 33,75 МГц |
| Полоса пропускания по промежуточной частоте | 5 МГц (по умолчанию), 25 МГц |
| Разъем | SMB (вилка) |
| Настройка и прослушивание сигналов с амплитудной и частотной модуляцией | |
| Типы демодуляции аудио сигналов | Амплитудная модуляция, узкая частотная модуляция, широкая частотная модуляция |
| Ширина полосы аудио сигнала | 16 кГц |
| Полоса пропускания приемника по промежуточной частоте |
Амплитудная модуляция 35 кГц Узкая частотная модуляция 12 ГГц Широкая частотная модуляция 150 кГц Диапазон времени прослушивания от 0 с до 100 секунд |
| Общие сведения | |
| Периодичность поверки (калибровки) | 1 год |
| Масса | 3,0 кг с аккумуляторной батареей |
| Размеры (В x Ш x Г) | 292 x 188 x 72 мм |
| Условия окружающей среды | |
| MIL-PRF-28800F (класс 2) |
Рабочая температура Диапазон температур хранения Относительная влажность при эксплуатации Случайные вибрации Удары во время работы Падение со стола |
| Максимальная влажность | 95% |
| Предельная высота эксплуатации | 9144 м (при использовании аккумуляторной батареи) |
| Предельная высота хранения | 15 240 м |
| Класс защиты корпуса | IP 30, IEC/EN 60529 |
| Диапазон температур |
Рабочая, питание от сети переменного тока (норм.) от –10 до +55 °C Рабочая, питание от аккумуляторной батареи (норм.) от –10 до +50 °C Рабочая, питание от аккумуляторной батареи (тип.) от –10 до +55 °C |
| Соответствие европейской директиве EMC 2004/108/EC |
IEC/EN 61326-1 CISPR, изд. 11, группа 1, класс B, ограничение группы 1 CISPR 11:203/EN 5501 1:2007 AS/NZS CISPR 11 ICES/NMB-001 |
| Соответствие европейской директиве 2006/95/EC для низковольтного оборудования |
IEC/EN 61010-1 (второе издание) Канада: CSA C22.2 N 61010-1-04 США: UL 61010-1 (второе издание) |
| Работа во взрывоопасных средах | Данное устройство прошло типовые испытания на соответствие требованиям, предъявляемым к эксплуатации во взрывоопасных средах, согласно стандарту MIL-STD-810G (метод 511.5, процедура I). |
| Источник питания | |
| Вход для подключения внешнего источника постоянного тока | 15–19 В, не более 40 Вт во время зарядки батареи |
| Внешний адаптер питания переменным током | Уровень эффективности IV, 115 В |
| Вход | 100–250 В, 50–60 Гц, 1,25–0,56 А |
| Выход | 15 В (пост.), 4 А |
| Потребляемая мощность | 14 Вт (тип.) |
| Аккумуляторная батарея | |
| Литий-ионная | 10,8 В; 4,6 А·ч |
| Время работы | 3,5 часов (тип.) |
| Время зарядки |
1,5 часа (полностью разряженная батарея, до уровня 80%) 4 часа (полностью разряженная батарея, до уровня 100%) |
| Диапазон температур хранения |
От –20 до 50 °C, относительная влажность < 85 % Контейнеры с аккумуляторами должны храниться в среде с низкой влажностью. Длительное воздействие температуры выше +45 °C может ухудшить характеристики аккумуляторной батареи и сократить срок ее службы. |
| Дисплей | 6,5-дюймовый цветной полупрозрачный дисплей VGA со светодиодной подсветкой |
| Программирование | Стандартные команды SCPI, передаваемые с использованием встроенного интерфейса LAN |
| Языки интерфейса | Английский, испанский, немецкий, итальянский, французский, русский, японский, китайский и турецкий |
| Хранение данных | |
| Внутренняя память |
Минимум: 16 Mбайт Минимальное количество состояний и трасс: 1000 |
| Внешняя память | Поддержка USB 2.0 совместимых накопительных устройств и карт памяти SD/SDHC |
| Типы данных | Трасса, трасса + состояние, изображение (формат PNG), данные (формат CSV), файл характеристик с расширением S2P |
| Скрытие информации о частотах | Для защиты конфиденциальных данных можно скрыть всю информацию о частотах. |
| Удаление пользовательских данных | Из анализатора FieldFox можно удалить все пользовательские данные. |
