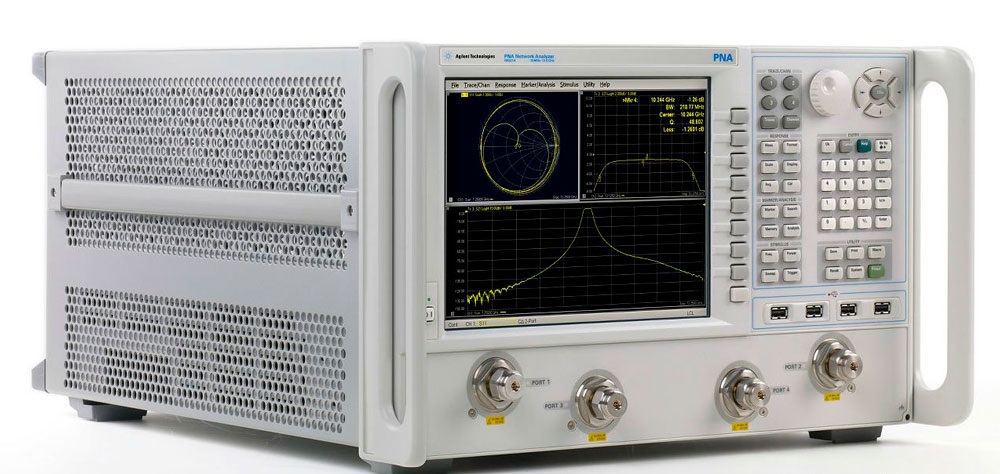

СВЧ-анализатор цепей серии PNA Agilent N5222A, 26,5 ГГц (демонстрационный)

СВЧ-анализатор цепей серии PNA Agilent N5222A — это высокоточное измерительное устройство, предназначенное для анализа параметров высокочастотных компонентов и систем в диапазоне от 10 кГц до 26,5 ГГц. Внесённый в Государственный реестр средств измерений под номером 53568-13, этот прибор соответствует строгим стандартам метрологической точности и может использоваться как в научно-исследовательских, так и в производственных задачах. Обладая двухпортовой архитектурой, анализатор позволяет эффективно исследовать передаточные и отражательные характеристики различных радиоэлектронных компонентов, таких как фильтры, усилители, антенны и другие устройства СВЧ-диапазона.

Одной из ключевых характеристик устройства является широкий динамический диапазон, составляющий 127 дБ, что обеспечивает высокую чувствительность и возможность детального анализа даже слабых сигналов на фоне шума. При этом минимальный уровень собственных шумов составляет –114 дБм, что гарантирует чистоту измерений и достоверность получаемых данных. Для стабильности измерений используется опорный генератор с высокой точностью частоты — ±1×10⁻⁷, что делает прибор надёжным инструментом в условиях длительной эксплуатации и изменения внешних факторов.

Диапазон выходной мощности анализатора составляет от -30 до +13 дБм, что позволяет адаптировать прибор под разнообразные типы тестируемых устройств, включая как маломощные, так и относительно высокомощные компоненты. Устройство оснащено несколькими интерфейсами, включая USB, LAN, GPIB, VGA и Handler, что обеспечивает гибкость в подключении к другим системам и удобство интеграции в автоматизированные линии тестирования. Благодаря современным коммуникационным возможностям, N5222A может быть легко встроен в сложные измерительные комплексы и использоваться удалённо или в составе автоматизированных испытательных стендов.

Высокая скорость работы прибора проявляется в способности выполнять полную развертку из 201 точки всего за 6,3 миллисекунды, что особенно важно при проведении массовых испытаний и сертификационных тестов. Низкий уровень гармоник, не превышающий –21 дБн, свидетельствует о высоком качестве формируемого сигнала и минимизации паразитных искажений, влияющих на точность измерений. Таким образом, Agilent N5222A представляет собой универсальный и мощный инструмент для инженеров и специалистов, работающих в области разработки, тестирования и обслуживания высокочастотной электроники.
