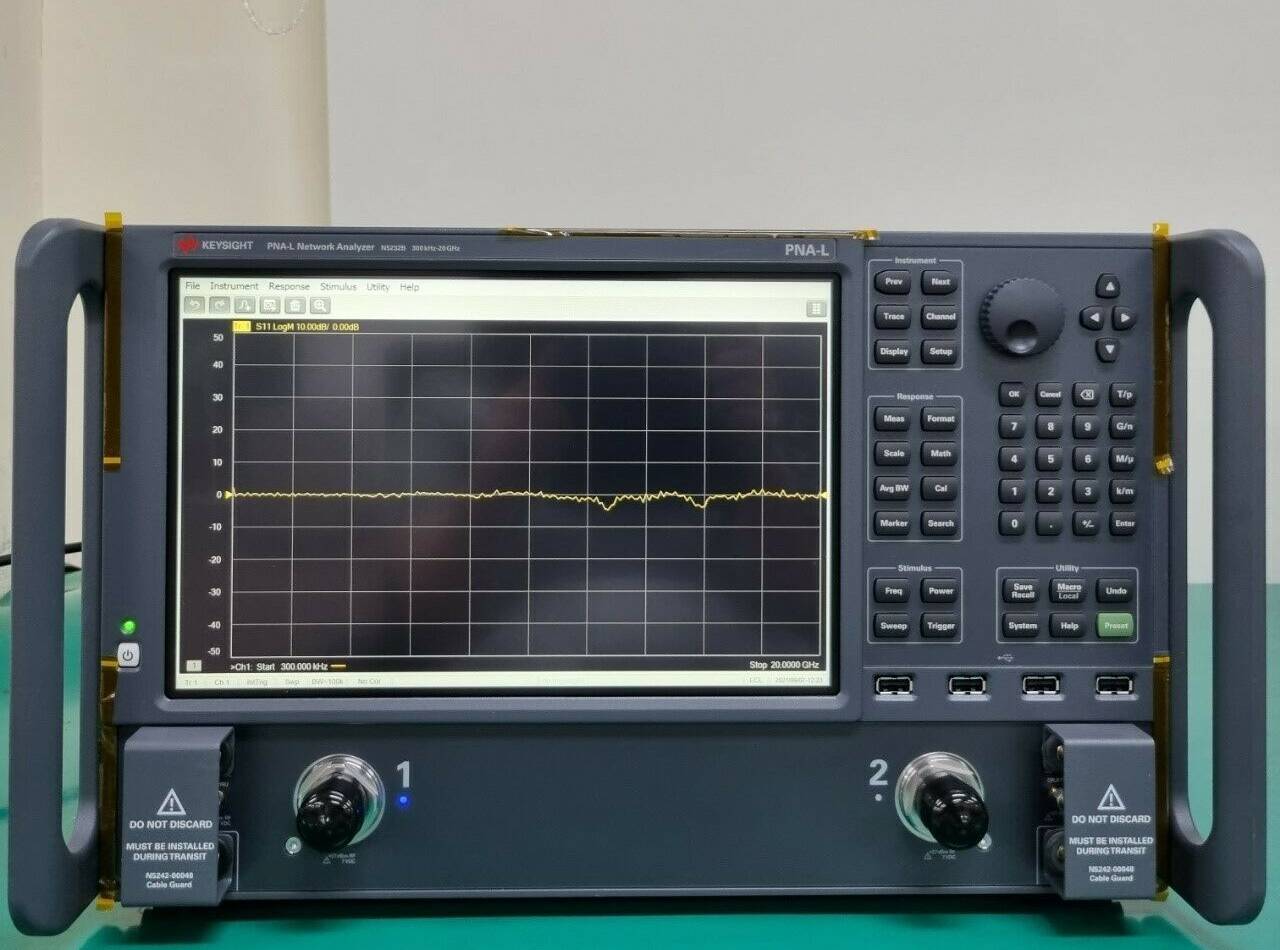

СВЧ-анализатор цепей серии PNA-L Keysight N5232B представляет собой высокоточный измерительный прибор, разработанный для решения широкого спектра задач в области радиочастотной и микроволновой техники. Благодаря диапазону частот от 300 кГц до 20 ГГц, он обеспечивает исследование пассивных и активных устройств в диапазоне от НЧ до микроволновых частот, что делает его универсальным решением как для лабораторных, так и для производственных условий.
Устройство оснащено двумя портами, что позволяет выполнять измерения параметров рассеяния с высокой точностью. Одним из ключевых преимуществ анализатора является его впечатляющий динамический диапазон, достигающий 133 дБ, что критически важно при работе с компонентами, обладающими большим ослаблением или высоким коэффициентом отражения. Встроенный опорный генератор с нестабильностью ±1×10⁻⁷ гарантирует стабильность частотной сетки даже при длительных испытаниях, а диапазон выходной мощности от -30 до +13 дБм позволяет гибко настраивать условия измерения для различных типов устройств.
Особое внимание заслуживает скорость измерений: прибор способен выполнить одну развертку на 201 точке всего за 6 мс, что значительно повышает производительность при серийных тестированиях. Даже при таких скоростях сохраняется высокая точность, а уровень гармоник не превышает –18 дБн, что обеспечивает чистоту сигнала и минимальные искажения результатов.
Интерфейсные возможности анализатора представлены широким набором портов, включая USB, LAN, GPIB, Mini DisplayPort и VGA, что упрощает его интеграцию в существующие измерительные комплексы и автоматизированные системы тестирования. Кроме того, наличие интерфейса Handler делает возможным использование прибора в условиях производственного конвейера с минимальными затратами времени на переналадку.
С включением в Государственный реестр средств измерений (№ 73761-18) Keysight N5232B подтверждает свою пригодность для применения в официальной метрологии и сертифицированных испытательных лабораториях. Это делает его надежным инструментом для специалистов, работающих в телекоммуникациях, оборонной промышленности, научных исследованиях и других высокотехнологичных отраслях.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
73761-18 |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
20 |
|
Количество портов
|
2 |
|
Динамический диапазон
|
133 дБ |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Максимальная выходная мощность
|
-30 ... 13 дБм |
|
Интерфейс
|
USB, LAN, GPIB, Mini DisplayPort, VGA, Handler |
|
Питание
|
90-264 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
1 |
- Перемычка, заглушка, нижние опоры
- Краткое руководство по работе с прибором
- Сертификат калибровки
- 3 катушки индуктивности (ферритовые сердечники)
- Ключ для затяжки соединителей
- Кабельная стяжка
- Руководство по технике безопасности
- Клавиатура и кабель USB
- Оптическая мышь
| Максимальная частота | 20 ГГц |
| Динамический диапазон | 133 дБ |
| Выходная мощность | 13 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 или 4 порта |
| Гармоники | –18 дБн |
| Минимальный уровень шумов | - |
| Максимальная скорость (201 точка, 1 развертка) | 6 мс |
| Серии анализаторов цепей | Экономичный анализатор цепей серии PNA-L |
| Тип прибора | Векторный анализатор цепей |
| Приложения | Измерение S-параметров |
| Балансные измерения | |
| Материалы | |
| Компоненты | Кабели |
| Фильтры | |
| Настольные | Да |
