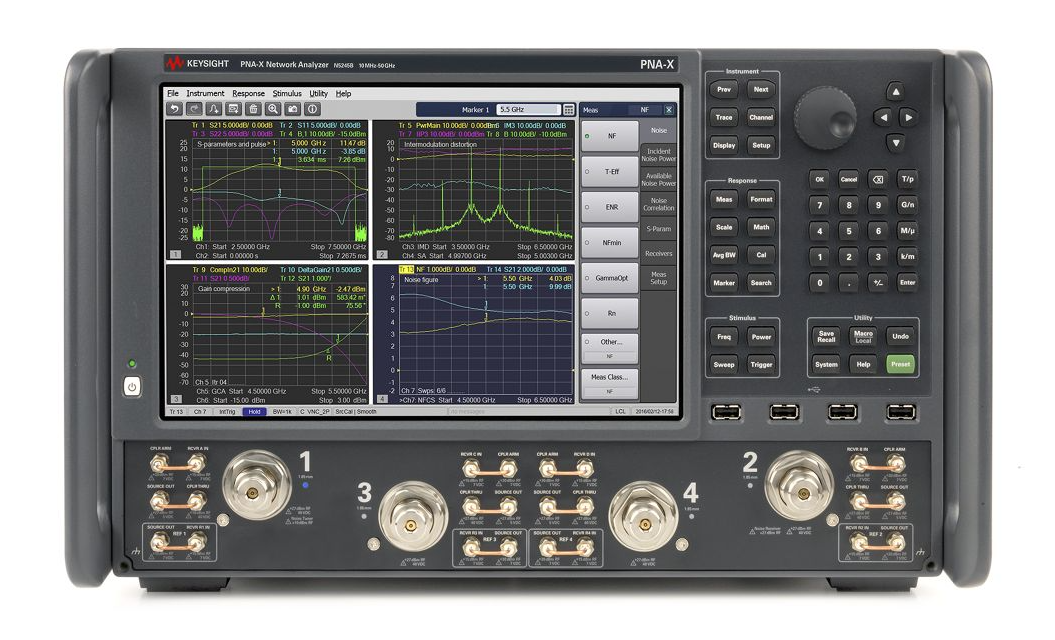

СВЧ-анализатор цепей серии PNA-X Keysight N5245B (демонстрационный)

СВЧ-анализатор цепей Keysight N5245B серии PNA-X представляет собой современное измерительное решение для точного анализа высокочастотных компонентов и систем. Этот прибор обладает выдающимися характеристиками, обеспечивающими высокую точность измерений в широком диапазоне частот от 10 кГц до 50 ГГц.

Одним из ключевых преимуществ анализатора является его динамический диапазон, достигающий 133 дБ, что позволяет проводить измерения даже слабых сигналов на фоне сильных помех. Высокая стабильность опорного генератора с погрешностью не более ±1×10⁻⁷ обеспечивает минимальные фазовые шумы и точность синхронизации, что критически важно для задач калибровки и тестирования сложных радиотехнических систем.

Анализатор поддерживает двухпортовую конфигурацию, что делает его универсальным инструментом для измерения S-параметров, импеданса, коэффициента стоячей волны и других характеристик цепей. Диапазон выходной мощности варьируется от -30 до +13 дБм, что позволяет адаптировать прибор для работы с различными типами устройств, включая малошумящие усилители и мощные передатчики.

Скорость измерений также впечатляет: при развертке по 201 точке анализатор выполняет полный цикл всего за 5,5 мс, что делает его незаменимым для производственных и исследовательских задач, требующих высокой производительности.

Интерфейсная часть прибора включает USB, LAN, GPIB, а также видеовыходы Mini DisplayPort и VGA для удобного подключения к внешним мониторам и системам автоматизации. Поддержка интерфейса Handler позволяет легко интегрировать анализатор в автоматизированные тестовые системы.

Благодаря сочетанию высокой точности, широкого частотного диапазона и быстродействия, Keysight N5245B серии PNA-X является надежным решением для инженеров, работающих в области телекоммуникаций, аэрокосмической промышленности и научных исследований. Его соответствие требованиям ГосРеестра СИ (№ 73761-18) подтверждает надежность и соответствие стандартам качества.
