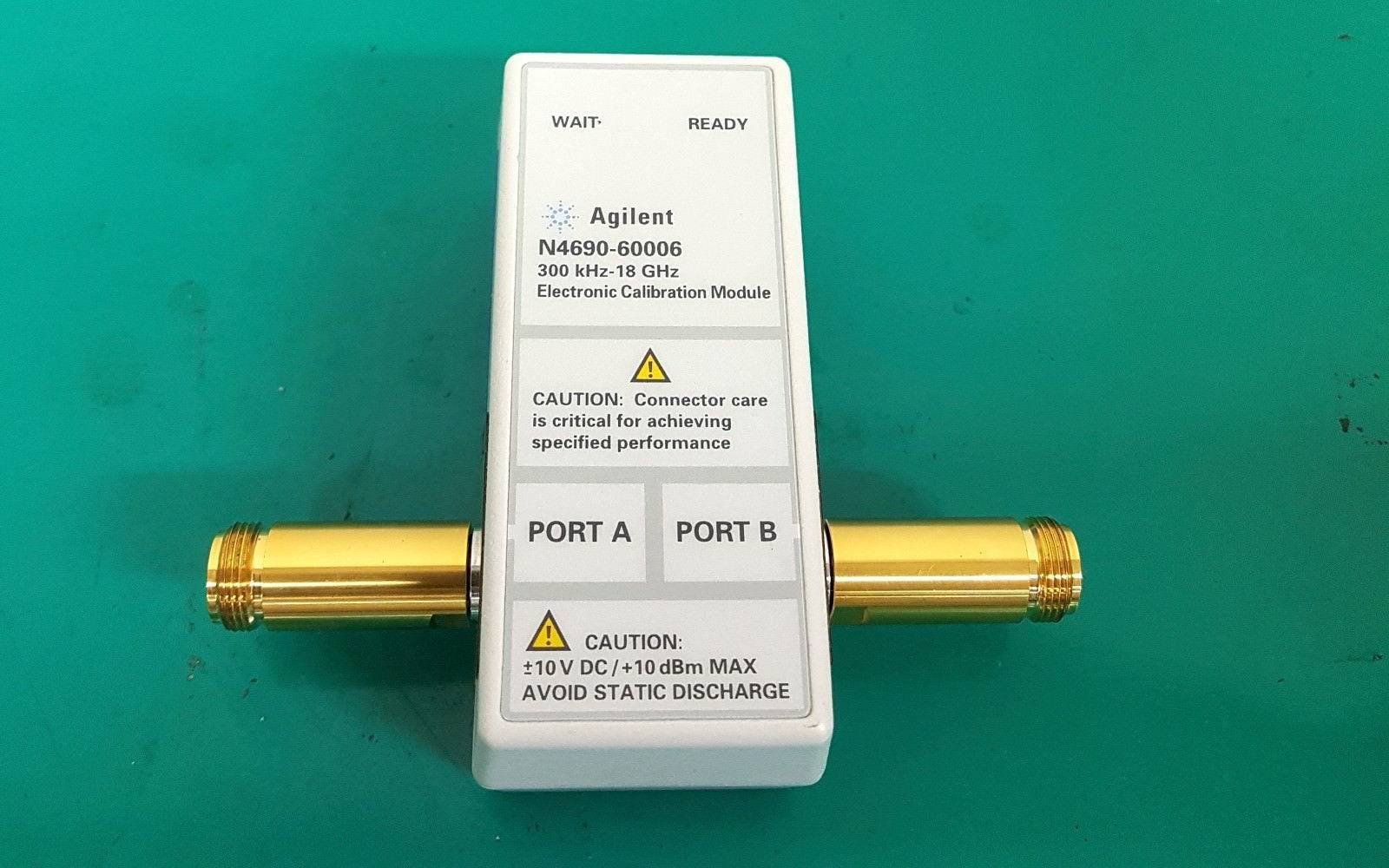

СВЧ модуль электронной калибровки Keysight N4690B позволяет ускорить и упростить процесс калибровки векторных анализаторов цепей и при этом повысить ее точность. Управление системами электронной калибровки (ECal) может осуществляться двумя способами — в зависимости от используемых типов анализаторов цепей. Анализаторы цепей Keysight серий PNA и ENA обеспечивают непосредственное управление модулями ECal через интерфейс USB. При использовании анализаторов цепей Keysight 8753E/ES/ET или 8720D/ES/ET управление модулями осуществляется через интерфейсный набор 85097B, при этом требуется специальный параллельный кабель.

Электронная калибровка ECal является идеальным решением для калибровки анализаторов цепей. Выполнение полной двухпортовой калибровки с помощью ECal занимает вдвое меньше времени и требует вдвое меньше подключений по сравнению с калибровкой, проводимой с помощью механических калибровочных комплектов. При этом точность электронной калибровки сопоставима с точностью калибровки механической. Традиционные методы механической калибровки требуют активного участия оператора, что повышает вероятность появления ошибок. При проведении электронной калибровки оператор просто подключает модуль ECal к анализатору цепей, а дальнейшее управление процессом осуществляется с помощью программного обеспечения.

• Диапазон частот: от 300 кГц до 18 ГГц
• Интерфейс USB для непосредственного управления с помощью анализаторов цепей серий PNA и ENA
• Интерфейс 85097B для управления модулями при использовании других анализаторов цепей
• Быстрая калибровка
• Полная двухпортовая калибровка с одним подключением
• Пониженный износ соединителей
• Точность калибровки, прослеживаемая до эталонов NIST
• Надежный твердотельный коммутатор
