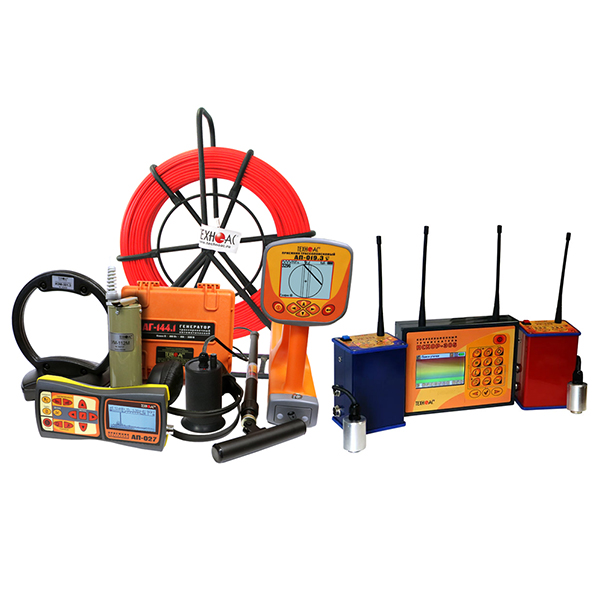

Комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Области применения:
- Теплосети
- Водоканал
- Продуктопроводы
Назначение:
- Определение корреляционным методом местоположения утечек из трубопроводов;
- Проведение трассировки подземных коммуникаций;
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»;
- Диагностика запорной арматуры;
- Уточнение местам утечки акустическим течеискателем;
- Нанесение трассы коммуникации на карту;
- Поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Функции:
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
- Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания;
- Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»;
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами;
- Диагностика запорной арматуры;
- Сохранение координат трассируемой коммуникации для последующего нанесения на карту.
Преимущества:
- Наличие радиоканалов (дальность связи до 1000 метров);
- Высокая помехозащищенность;
- Оперативность и скорость расчетов;
- Ударозащищенные водонепроницаемые датчики;
- Малые габариты и вес;
- Высокая точность определения мест разгерметизации, удобство в эксплуатации;
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания;
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Корреляционный приемник «КП-305»
- Предусилитель-передатчик «УП-305К» (красный)
- Предусилитель-передатчик «УП-305С» (синий)
- Акустический датчик «АДК-305» 2 шт.
- Антенна 4 шт.
- Источник питания И305.02.020
- Зарядное устройство И305.02.010
- SD-карта 8 Гб Kingston
- Переходник (картридер) USB-SD/MicroSD Kingston
- Наушники RH-524 Ritmix
- Генератор АГ-144.1
- Приемник АП-019.3
- Приемник АП-027
- Акустический датчик АД-247
- Акустический датчик малогабаритный АДМ-227
- Электромагнитный датчик ЭМД-247
- Ударный механизм УМ-112
- Комплект малогабаритного автономного генератора МАГ-05.2.100
- Руководство по эксплуатации
- Кейс И305.00.030
| Технические характеристики коррелятора | |||
| Длина диагностируемого участка трубопровода, м | от 10 до 1000 | ||
| Диаметр трубопровода, мм | от 25 до 800 | ||
| Давление в трубопроводе, атм | не менее 1,5 | ||
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: | |||
| - от 10 до 250 м | не более ±5 | ||
| - от 250 до 500 м | не более ±10 | ||
| - от 500 до 1000 м | не более ±15 | ||
| Время построения корреляционной функции при усреднении по 60 измерениям, мин: | |||
| - от 10 до 250 м | не более 3 | ||
| - от 250 до 500 м | не более 4,5 | ||
| - от 500 до 1000 м | не более 4,5 | ||
| Частоты фильтрации сигнала утечки: | |||
| - фильтр нижних частот, кГц | 1,0, 1,5, 2,2 | ||
| - фильтр верхних частот, кГц | 0,3, 0,4, 0,5 | ||
| - цифровой фильтр, кГц | от 65 до 4500 | ||
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 | ||
| Дисплей | графический, TFT, 320х480 точек | ||
| Электропитание | встроенные Li-Ion аккумуляторы | ||
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 | ||
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от минус 25 до 45 | ||
| Время непрерывной работы, час: | |||
| - в нормальных условиях | не менее 8 | ||
| - при пониженной температуре минус 25°С | не менее 6 | ||
| Средняя наработка на отказ, час | не менее 2000 | ||
| Класс защиты от внешних воздействий: | |||
| - акустического датчика АДК-305 | IP65 | ||
| - предусилителя-передатчика УП-305 | IP51 | ||
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 | ||
| Габаритные размеры, мм: | |||
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м | ||
| - предусилителя-передатчика УП-305 | 135×95×78 | ||
| - корреляционного приемника КП-305 | 152×203×51 | ||
| Масса, кг: | |||
| - акустического датчика АДК-305 | 0,3 | ||
| - предусилителя-передатчика УП-305 | 0,9 | ||
| - корреляционного приемника КП-305 | 1,3 | ||
| Генератор "АГ-144.1" | |||
| Частоты генерируемого сигнала, Гц | |||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | ||
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | ||
| Режимы генерации | «SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР» |
||
| Выходные параметры синусоидальной генерации | |||
| Максимальное выходное напряжение, В | |||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
||
| Выходная мощность, Вт | |||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
||
| Допустимое сопротивление нагрузки | любое (0…∞) | ||
| Согласование с нагрузкой | автоматическое | ||
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||
| Вес электронного блока, не более, кг | 8,5 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | ||
| Класс климатической защиты | IP54 | ||
| Приемник "АП-019.3" | |||
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц | ||
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | ||
| Диапазон частот «Радио» | 8…40 кГц | ||
| Частота фильтра в режиме «Зонд» | 512 Гц | ||
| Динамический диапазон входных сигналов | 120 дБ | ||
| Количество встроенных датчиков | 4 | ||
| Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) | 5 мкА на расстоянии 1 м | ||
| Объем памяти модуля GPS | 2300 «точек» | ||
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») | ||
| Управление чувствительностью (усилением сигнала) | Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты». | ||
| Определение глубины залегания коммуникации | 0…10 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
||
| Точность определения глубины залегания | ±5% | ||
| Измерение «сигнального» тока в коммуникации | 0,001….9,99А Автоматически в режиме «Трасса» |
||
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | ||
| Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | ||
| Визуальная индикация | LCD дисплей, 320х240 пикс, LED подсветка | ||
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора. Глубина залегания трассы. Ток сигнала. Графики уровня сигнала. Сила сигнала. Параметры настройки и управления. |
||
| Звуковая индикация | Встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок. |
||
| Источникпитания | 4…7 В: 4 элемента тип «С»; внешний аккумулятор (Power Bank опция). |
||
| Время непрерывной работы от одного комплекта щелочных батарей | Неменее 20 часов | ||
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут | ||
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры | 330 х 140 х 700 мм | ||
| Вес* | 2,45 кг | ||
| Приемник "АП-027" | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ |
