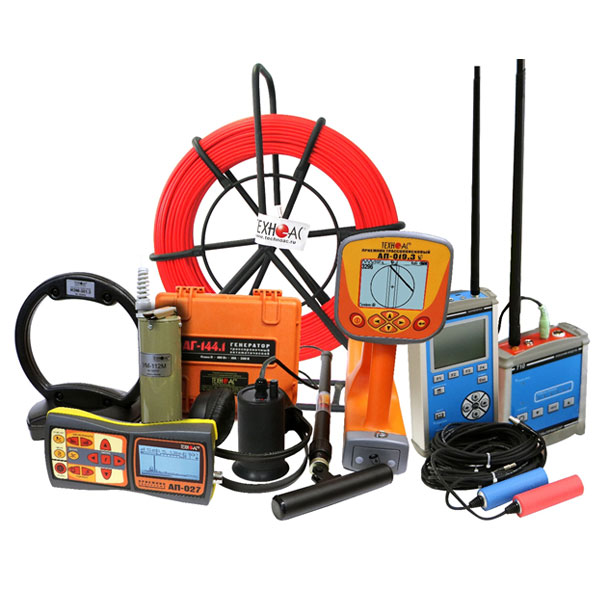

Комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Назначение:
- Определение корреляционным методом местоположения утечек из трубопроводов;
- Проведение трассировки подземных коммуникаций;
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»;
- Уточнение местам утечки акустическим течеискателем;
- Нанесение трассы коммуникации на карту;
- Поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Области применения:
- Теплосети
- Водоканал
- Продуктопроводы
Функции:
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
- Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания;
- Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»;
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами;
- Сохранение координат трассируемой коммуникации для последующего нанесения на карту.
Преимущества:
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания;
- проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Корреляционный течеискатель "ВУ"
- Внешний модуль
- Датчик 2шт
- Антенна 2шт
- Удлинитель сигнального провода на катушках (25 м) 2шт
- Штатив
- Сетевой адаптер 2шт
- Аккумуляторные батареи Ni-Mh типа «АА» 8шт
- Генератор "АГ-144.1"
- Трассопоисковый приемник "АП-019.3"
- Трассопоисковый приемник "АП-027"
- Комплект акустического датчика "АД-247"
- Датчик электромагнитный "ЭМД-247"
- Ударный механизм "УМ-112"
- Комплект малогабаритного автономного генератора МАГ-05.1.100
- Руководство по эксплуатации
- Транспортные сумки 2шт
| Технические характеристики | |||
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | ||
| Точность | 0,1% от диапазона | ||
| Диаметр контролируемого трубопровода, мм | 25 ... 800 | ||
| Дальность радиосвязи, м | до 200 | ||
| Минимальное давление в трубопроводе, кг/см2 | 1,5 | ||
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 | ||
| Рабочие частоты коррелятора, Гц | 60 ... 5000 | ||
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | ||
| Радиосвязь с внешним модулем | 2,4 ГГц | ||
| Температура окружающей среды, ºС | -20 ... +40 | ||
| Дисплей | Графический, LCD, 320х240 точек | ||
| Корпус | IP42 | ||
| Размеры | 125х227х45 мм | ||
| Масса | 1,0 кг | ||
| Приемник "АП-019.3" | |||
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц | ||
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | ||
| Частота фильтра в режиме «Зонд» | 512 Гц | ||
| Диапазон частот «Радио» | 8…40 кГц | ||
| Динамический диапазон входных сигналов | 120 дБ | ||
| Количество встроенных датчиков | 4 | ||
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м | ||
| Объем памяти модуля GPS | 2300 «точек» | ||
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») | ||
| Управление чувствительностью | Автоматическое – для 2D отображения «Трасса» Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» Автоматическое / ручное (по выбору) – для режима «2 частоты» |
||
| Определение глубины залегания трассы | 0....10 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
||
| Точность определения глубины залегания | ±5% | ||
| Измерение тока принимаемого сигнала | 0,01....9,99 А Автоматически в режиме «Трасса» |
||
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | ||
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | ||
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | ||
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора Глубина залегания трассы Ток сигнала Графики уровня сигнала Сила сигнала Параметры настройки и управления |
||
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
||
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). |
||
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов | ||
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут | ||
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры | 330х140х700 мм | ||
| Масса | 2,45 кг | ||
| Приемник "АП-027" | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | ||
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | ||
| Головные телефоны -синтезированный звук ЧМ. | - | ||
| Встроенный излучатель - синтезированный звук ЧМ. | |||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | ||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220*102*42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Генератор "АГ-144.1" | |||
| Частоты генерируемого сигнала, Гц | |||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | ||
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | ||
| Режимы генерации | «SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР» |
||
| Выходные параметры синусоидальной генерации | |||
| Максимальное выходное напряжение, В | |||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
||
| Выходная мощность, Вт | |||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
||
| Допустимое сопротивление нагрузки | любое (0…∞) | ||
| Согласование с нагрузкой | автоматическое | ||
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||
| Вес электронного блока, не более, кг | 8,5 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | ||
| Класс климатической защиты | IP54 | ||
| Электромагнитный датчик "ЭМД-247" | |||
