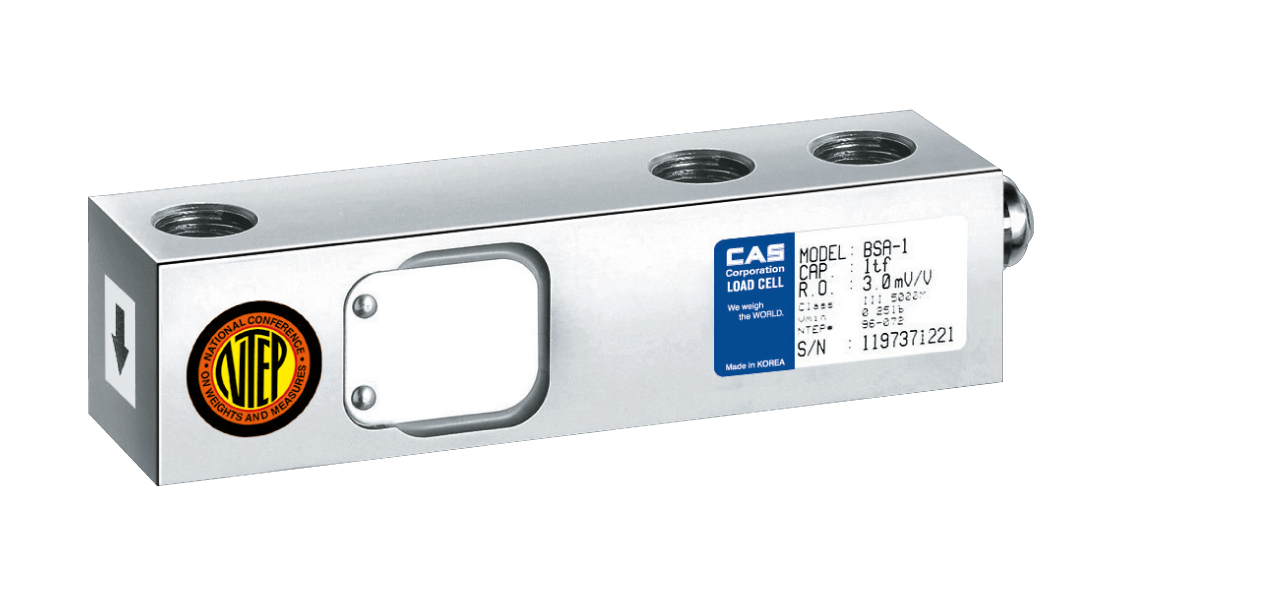

Тензодатчики CAS BSA обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы. Это позволяет устанавливать их в системы на сжатие и на растяжение.
Номинальная нагрузка (т): 0.25, 0.5, 1, 2, 3, 5
Класс защиты: IP66
Материал: инструмен. сталь
Применение тензодатчиков CAS BSA
Применяются в основном в весовых системах на сжатие и на растяжение.- Для платформенных весов
- Для палетных весов
- Для весовых дозаторов
- Для взвешивания бункеров и емкостей
Ваши выгоды от использования тензодатчиков CAS BSA
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP66 | Защищает от струй с любого направления |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -30 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 5м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Полиуретановая изоляционная оболочка кабеля | Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля |
Изготовлен из легированной стали (ЛС)
ОПИСАНИЕОсобенности конструкции:
- Тензодатчики CAS BSA имеют класс защиты IP66 и используются для построения платформенных весов, бункерного взвешивания.
- Кабель: 5 м; 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
- Материал: Легированная сталь.
Установка тензодатчика CAS BSA
| Предел взвешивания | Болт крепления | Момент затяжки |
| 500 кг - 2 т | M12 × 1,75 (10.9) | 100 Нм |
| 3 - 5 т | M18 × 1,5 (10.9) | 350 Нм |
Технические характеристики тензодатчиков CAS BSA
| Характеристики | Тензодатчик CAS BSA |
| Наибольший предел взвешивания, т | 250 кг, 500 кг, 1, 2, 3, 5 |
| Рабочий коэффициент передачи (РКП), мВ/В | 3,0 ± 0,0075 |
| Диапазон значения нуля, мВ/В | 0 ± 0,03 |
| Класс точности | C3 (OIML) |
| Суммарная ошибка, % | 0,025 |
| Повторяемость, % | 0,01 |
| Ползучесть (30 мин.), % | 0,017 |
| Температурный дрейф, %/10°C | |
| Нуля | 0,014 |
| Сигнала | 0,011 |
| Напряжение возбуждения, В | |
| Рекомендуемое | 10 |
| Максимальное | 15 |
| Сопротивление, Ом | |
| Входное | 350 ± 3,5 |
| Выходное | 350 ± 3,5 |
| Изоляции | >2000 |
| Безопасная перегрузка, % НПВ | 150 |
| Компенсируемый диапазон температур, °C | -10 до +40 |
| Рабочий диапазон температур, °C | -30 до +80 |
| Масса, кг |
при НПВ от 250кг до 2 т - 0,8 при НПВ от 3 до 5 т - 1,45 |
| Модификация | Max | A | B | C | D | E | F | G | H | I | J | K |
| BSA-250,500,1,2 | 250, 500 кг, 1,2 т | 25,4 | 76,2 | 130 | 32,0 | 32,0 | 15,8 | 13,5 | 13,5 | 16,0 | M12 × 1,75 | 57,0 |
| BSA-3, BSA-5 | 3, 5 т | 38,1 | 95,3 | 171,5 | 38,0 | 38,0 | 19,0 | 20,0 | 20,0 | 19,0 | M18 × 1,5 | 76,0 |
Монтаж тензодатчиков CAS BSA
Схема монтажа тензодатчиков для взвешивания подвижного груза (скота)
| Модель | НПВ | Прокладка | Шаровая опора | Шар |
Приемник нагрузки |
| CAS BSA | 500кг, 1, 2т | SP-1 | BCUPT-1 | B-1 | LRCV-1 |
| 3, 5т | SP-2 | BCUPT-2 | B-2 | LRCV-2 |
Схема монтажа тензодатчиков с помощью ножки с рокером и ножки шаровой опоры
| Модель | НПВ | Прокладка | Ножка с рокером |
| BSA-xx-TEND | 500кг, 1, 2т | SP-1 | - |
| Модель | НПВ | Прокладка | Ножка шаровой опоры |
| BSA | 500кг, 1, 2т | SP-1 | SF-M |
Схема монтажа тензодатчиков для взвешивания больших грузов
Опции:
- нержавеющая сталь| Модель | A | B | C | D | E | F | G | H | I | J | K |
| BSA 500 кг, 1, 2 т | 101,6 | 127 | 17,8 | 101,6-114,3 | 17,8 | 180,9 | 52,3 | 101,6 | 101,6 | 127 | M16 |
| BSA 3, 5 т | 101,6 | 127 | 23,9 | 127-140 | 29,9 | 215,9 | 82,5 | 101,6 | 101,6 | 127 | M16 |
| Модель | Тензодатчик CAS BSA |
| НПВ, кг | 5000 |
| Материал | ЛС |
| Влагозащита | IP66 |
| Диапазон t°C | от -30 до +80 |
