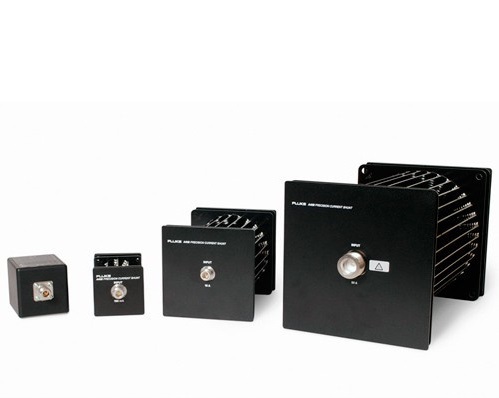

Токовый шунт Fluke A40B-ADAPT/SPADE

Номинальное напряжение выходного сигнала составляет 0,8 В для входа тока в номинальном диапазоне. Напряжение на выходе измеряется вольтметром или другими датчиками, например прецизионными вольтметрами, измерительными эталонами переменного тока, эталонами-переносчиками переменного и постоянного тока или термопреобразователями напряжения, что делает возможным применение шунтов для решения широкого спектра метрологических задач.

Радиальная конструкция шунта для постоянного и переменного тока обеспечивает его высокую производительность с минимальными внешними магнитными полями. Кроме этого, открытая конструкция шунта способствует максимальному увеличению потока воздуха, в результате чего шунты обладают минимальным эффектом изменения коэффициента мощности. Это позволяет использовать каждый шунт в широком диапазоне тока, сохраняя стабильное сопротивление.

Шунт имеет такое сопротивление, которое позволяет свести к минимуму его взаимодействие с контрольно-измерительными приборами. Сопротивление шунта 100 А составляет 8 миллиом и повышается до 80 Ом для шунта 10 мА. Шунт 1 мА дополнительно содержит буферный усилитель, работающий от внутренней батареи. Он подает на выход такое напряжение, которое обеспечивает минимальное взаимодействие шунта с сопротивлением 800 Ом с измерительным устройством.
