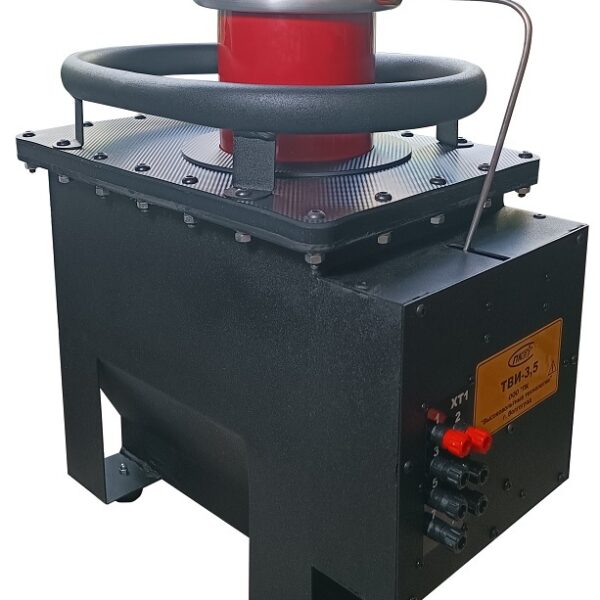

Трансформатор высоковольтный испытательный ПКВТ ТВИ-15-5 представляет собой современное и высокоэффективное устройство, предназначенное для проведения испытаний и контроля электрической изоляции в различных электротехнических системах. С диапазоном регулирования напряжения переменного тока частотой 50 Гц на первичной обмотке от 0,10 до 240,0 В, этот трансформатор обеспечивает гибкость в настройках, позволяя адаптироваться под конкретные требования испытаний. Номинальное напряжение первичной обмотки составляет 220,0 В с допустимым отклонением в ± 2,0 %, что гарантирует стабильную работу устройства в различных условиях.
Одной из ключевых характеристик ПКВТ ТВИ-15-5 является максимальное выходное напряжение, достигающее 17,5 кВ. Это делает трансформатор идеальным для испытаний высоковольтного оборудования и изоляционных материалов, позволяя проводить тесты на надежность и безопасность. Максимальный выходной переменный ток в 300,0 мА обеспечивает возможность подключения различных нагрузок, что расширяет область применения устройства.
Относительная погрешность напряжения на отводе от обмотки и на отдельной измерительной обмотке составляет ± 2,0 %, что свидетельствует о высокой точности измерений. Это особенно важно для специалистов, работающих в области электротехники, где каждая деталь имеет значение и требует тщательной проверки. Трансформатор ПКВТ ТВИ-15-5 позволяет не только проводить стандартные испытания, но и расширять возможности для проверки новых технологий и материалов, что делает его актуальным для научных исследований и разработки.
Таким образом, высоковольтный испытательный трансформатор ПКВТ ТВИ-15-5 является незаменимым инструментом для специалистов, обеспечивая высокий уровень надежности и точности в процессе испытаний. Его продуманная конструкция, высокие характеристики и возможность работы в различных режимах делают его идеальным выбором для лабораторий и производственных предприятий, стремящихся к высоким стандартам безопасности и эффективности в области электротехники.
- Трансформатор
- Паспорт
| Технические характеристики ТВИ-15-5 | |
| Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…240,0 |
| Номинальное напряжение первичной обмотки, В | 220,0 ± 2,0 % |
| Номинальное значение переменного напряжения вторичной обмотки, при напряжении на первичной обмотки 220,0 В, кВ | 15 |
| Максимальное выходное напряжения переменного тока частотой 50 Гц, кВ | 17,5 |
| Максимальный выходной переменный ток, мА |
300,0 ( 1200 можем исполнить) |
| Габаритные размеры трансформатора, мм | 250х555х340 |
| Масса блока высоковольтного , кг | 39 |
| Электропитание от сети переменного тока | 50 Гц, 230 В |
| Максимальная потребляемая мощность, ВА | 6500 |
| Средний срок службы, лет, не менее | 5 |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
– 20 до +40 98 при 25 °С от 84 до 106,7 |
| Дополнительные технические характеристики для ТВИ-15/22-5 | |
| Номинальное значение напряжения постоянного тока для ТВИ-15/22, кВ | 22 |
| Максимальный выходной постоянный ток ТВИ-15/22, мА | 75 |
| Относительная погрешность встроенного делителя напряжения для ТВИ-15/22 | 2% |
| Коэффициент деления делителя напряжения для ТВИ-15/22 | 1:10000 |
| Встроенное разрядное устройство | да |
| Встроенный переключатель рода тока (переменное/постоянное) | да |
