Артикул:
m-116630
Характеристики
Тип прибора
—
Трассоискатель
Пассивные частоты, Гц
—
50, 100, «ШП» (Эфир)
Полоса пропускания режима «Эфир»
—
12 … 24 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192
Звуковой сигнал
—
Есть
Все характеристики
168 360 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока со светодиодной индикацией и компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км
Назначение трассоискателя Успех АГ-308.10Н:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.

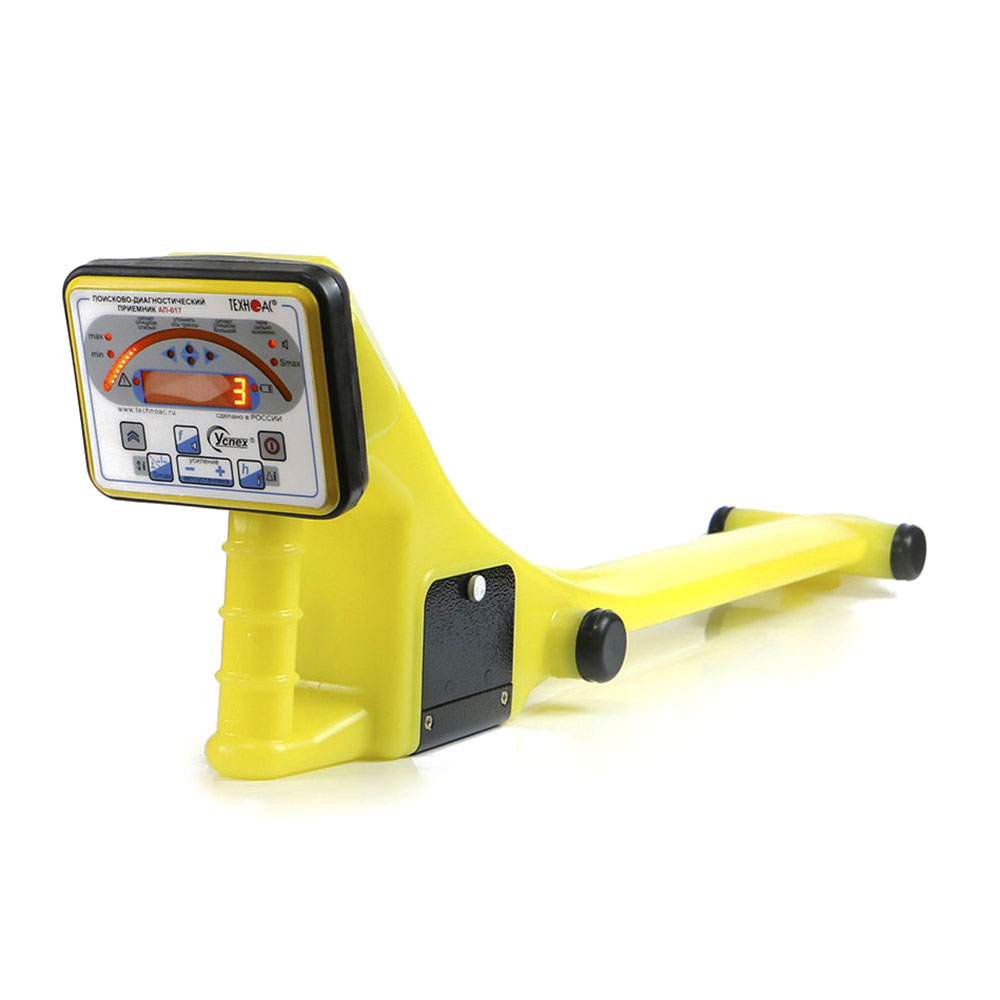

Особенности приемника АП-017:
- Современный цифровой трассопоисковый приемник-моноблок.
- Яркий светодиодный индикатор.
- Вывод значения измеренной глубины залегания на экран.
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
- Морозоустойчивый, работа при температурах до -40°С.
Особенности генератора АГ-114.1:
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
Трассоискатель mУспех АГ-308.10Нm
846,4 кб
|
Тип прибора
|
Трассоискатель |
|
Пассивные частоты, Гц
|
50, 100, «ШП» (Эфир) |
|
Полоса пропускания режима «Эфир»
|
12 … 24 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
±0,3 м |
|
Определение глубины залегания коммуникации
|
10 м |
|
Максимальное выходное напряжение
|
72 В |
|
Максимальная выходная мощность
|
20 Вт |
|
Дистанция трассировки
|
3 км |
|
Диапазон частот приёмника, Гц
|
512, 1024, 1450, 8192, 8928, 9820 |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип LR20 (D) - 2 шт. |
|
Тип дисплея
|
LED |
|
Гарантия, (мес)
|
24 |

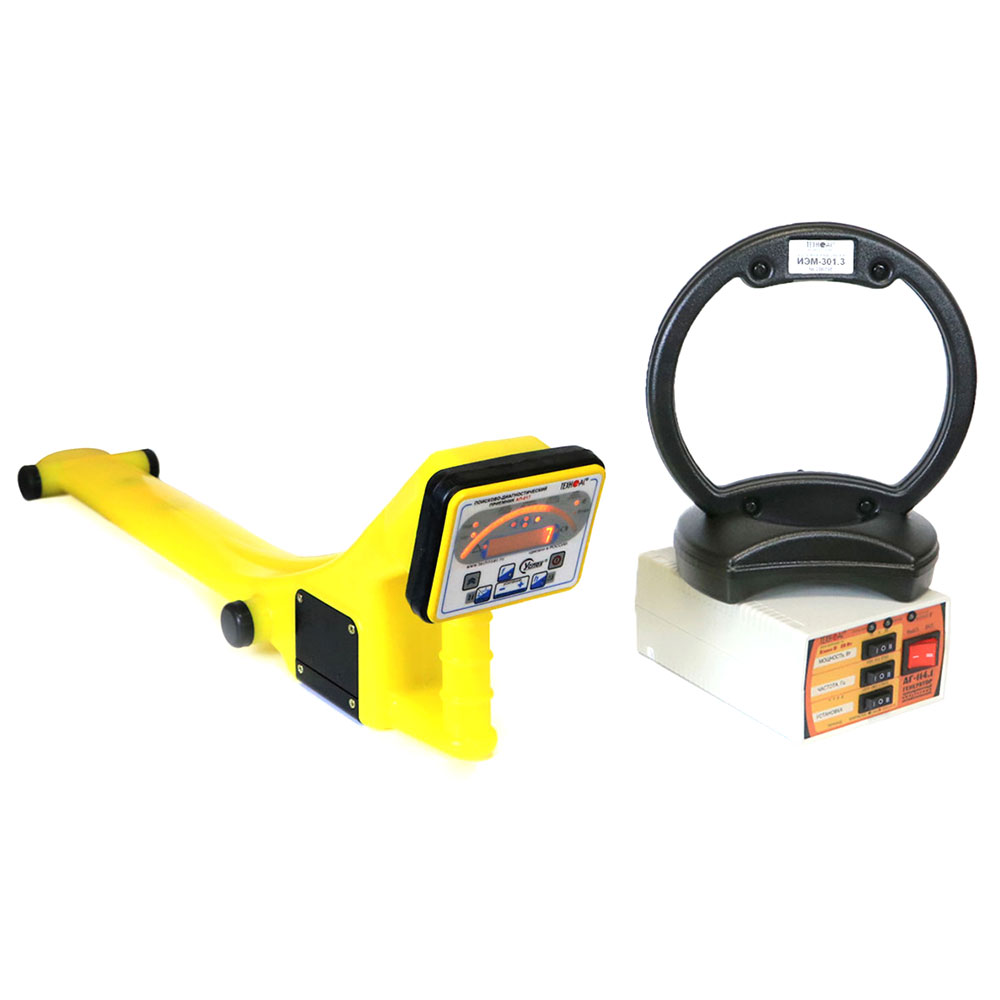

- Трассопоисковый приемник АП-017Н
- Генератор АГ-114.1
- Индукционная антенна ИЭМ-301.3
- Источник питания AG114М.02.020
- Кабель АГ120.02.020
- Кабель АГ120.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Сумка для индукционной антенны ИЭМ-301.3
- Сумка для генератора АГ-114.1
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации
- Паспорт
| Характеристики приемника АП-017Н | |
| Рабочие частоты пассивные | 50 Гц, 100 Гц, 12-24 кГц |
| Рабочие частоты активные | 512, 1024, 1450, 8192, 8928, 9820 Гц |
| Максимальная глубина измерения | до 10 м |
| Максимальная глубина обнаружения | до 25 м |
| Максимальное удаление от генератора | до 5 км |
| Время непрерывной работы без подсветки (LR 11 A/час) | до 50 ч |
| Диапазон эксплуатационных температур | -40...+60°С |
| Точность определения трассы | ±0,3 м |
| Питание | 2 элемента D |
| Габариты | 720x110x150 мм |
| Вес прибора без чехла | 1,700 кг |
| Характеристики генератора АГ-114.1 | |
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192 ± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5 ± 1,25 |
| Мощность 2 («10Вт») | 10 ± 2,5 |
| Мощность 3 («20Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3…1000 |
| Мощность 2 («10Вт») | 0,3…500 |
| Мощность 3 («20Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автоматическое, 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
| Характеристики индукционной антенны ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
