Артикул:
m-116642
Характеристики
Тип прибора
—
Трассоискатель
Полоса пропускания режима «Эфир»
—
50 Гц … 1,2 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192
Звуковой сигнал
—
Есть
Световая индикация
—
Есть
Все характеристики
154 476 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-401:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.

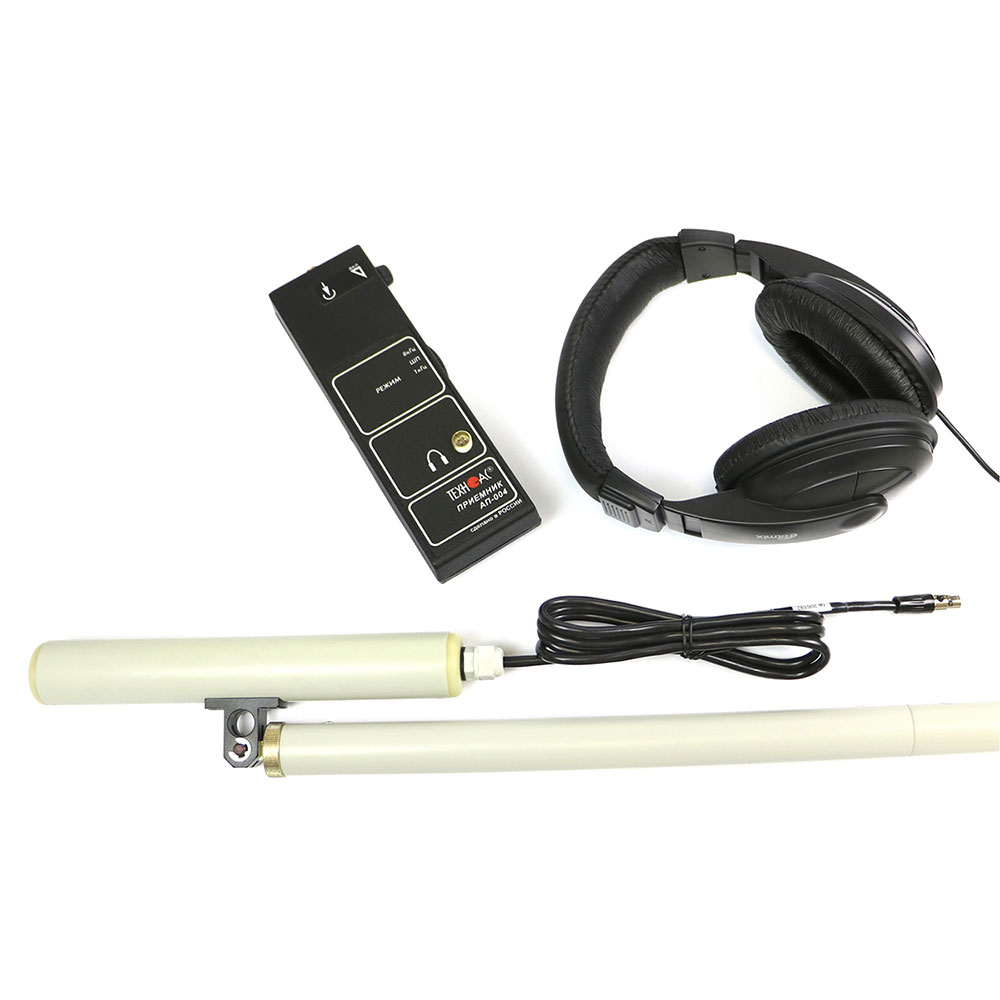

Особенности приемника АП-004:
- Аналоговый трассопоисковый приемник.
- Звуковая индикация в наушники оператора, реальный звук 50 Гц.
- Рабочие частоты 1024 / 8928 / Широкая Полоса 50...1200 Гц.
- Морозоустойчивый, работа при температурах до -30°С.
- Легкий, компактный корпус.

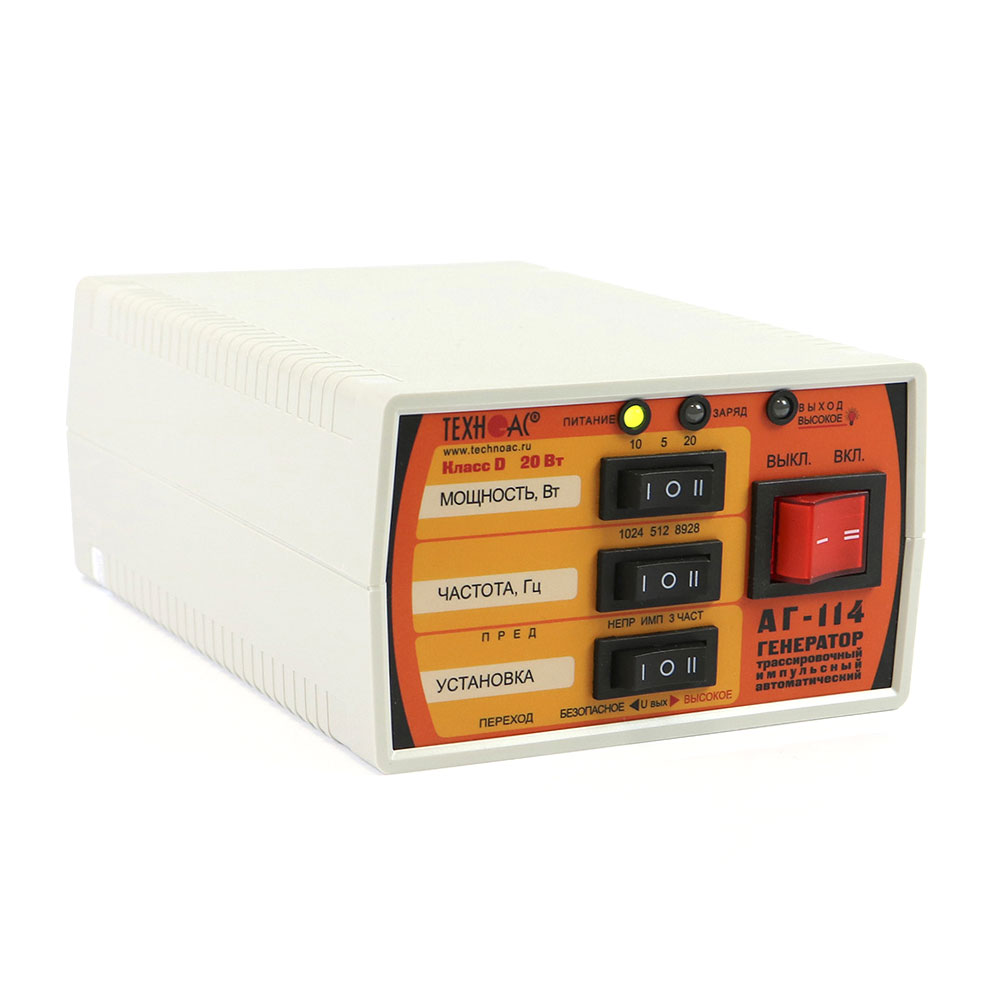

Особенности генератора АГ-114:
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Области применения:
- Электросети.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Геодезия.
|
Тип прибора
|
Трассоискатель |
|
Полоса пропускания режима «Эфир»
|
50 Гц … 1,2 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
±0,3 м |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
72 В |
|
Максимальная выходная мощность
|
20 Вт |
|
Дистанция трассировки
|
3 км |
|
Диапазон частот приёмника, Гц
|
1024, 8928, «ШП» (Эфир) |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 9 В тип 6F22 |
|
Тип дисплея
|
LED |
|
Гарантия, (мес)
|
24 |

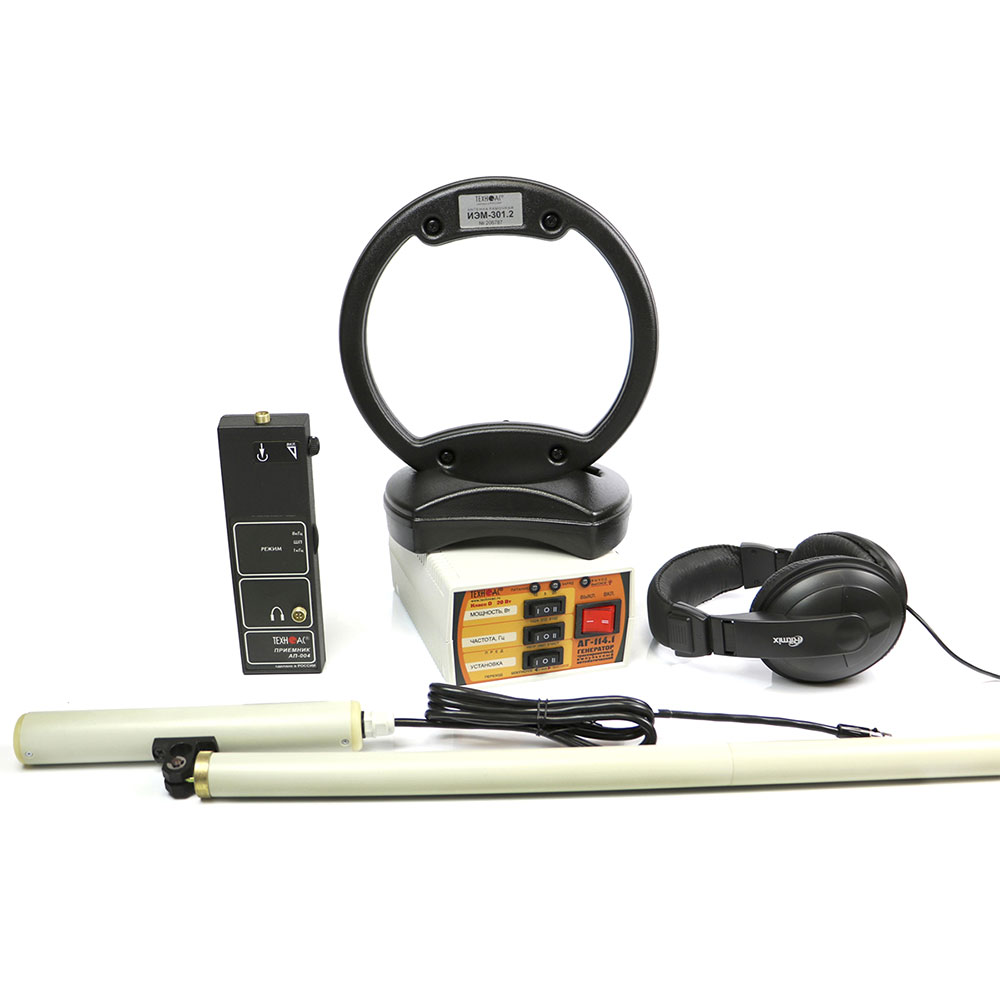

- Трассопоисковый приемник АП-004

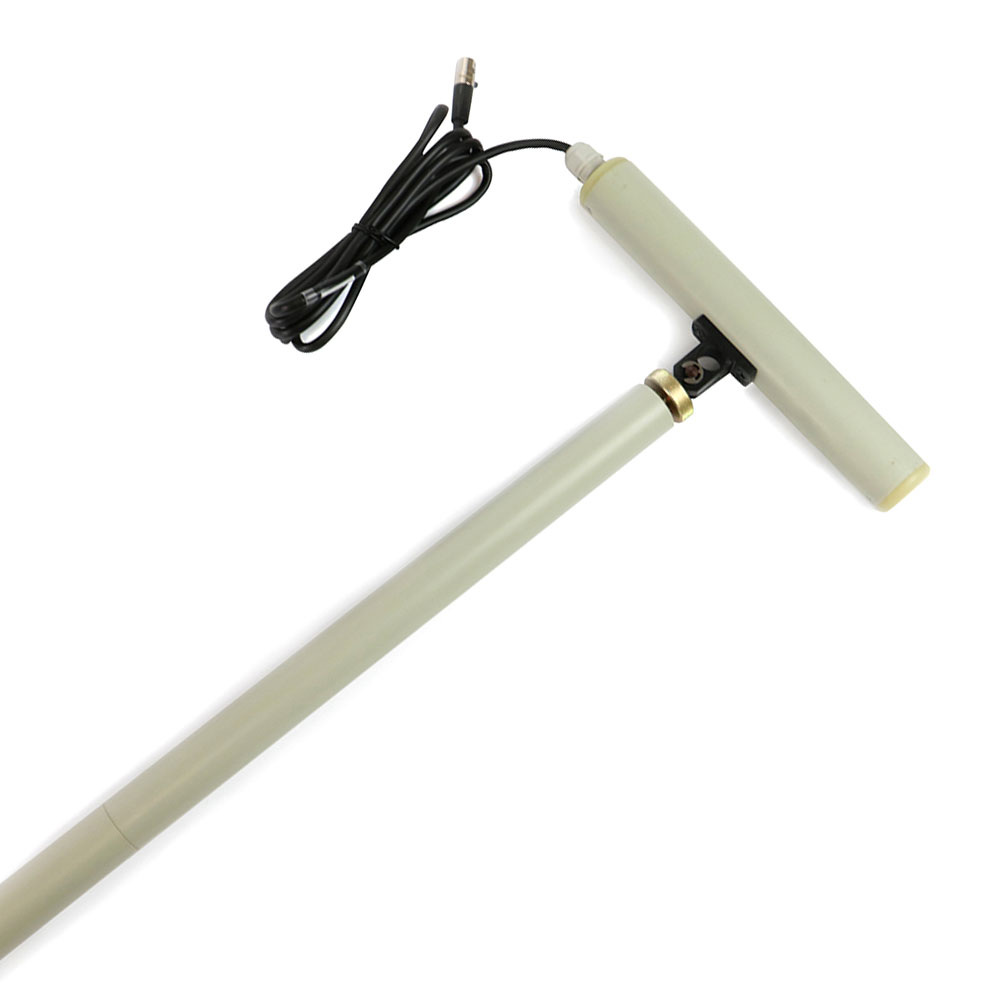

- Электромагнитный датчик ЭМД-226М
- Головные телефоны
- Генератор АГ-114
- Сетевой блок AG114М.02.020
- Кабель внешнего аккумулятора АГ120.02.020
- Кабель выходной АГ120.02.030
- Штырь заземления АГ110.02.004
- Индукционная антенна ИЭМ-301.2
- Сумка для комплекта
- Сумка для индукционной антенны ИЭМ-301.2
- Сумка для генератора АГ-114
- Контакт магнитный АГ120.02.090
- Батарея 9 В
- Руководство по эксплуатации
- Паспорт
| Характеристики приемника АП-004 | |
| Режимы работы, Гц | 1024, 8928, «ШП» |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 (батарея/аккумулятор типа 6F22) |
| Точность определения трассы, м | ±0,3 |
| Мощность, подводимая к головным телефонам, мВт | 50 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 0,3 |
| Характеристики генератора АГ-114 | |
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5 ± 1,25 |
| Мощность 2 («10 Вт») | 10 ± 2,5 |
| Мощность 3 («20 Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
| Характеристики электромагнитного датчика ЭМД-226М | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Характеристики индукционной антенны ИЭМ-301.2 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
