Артикул:
m-116648
Характеристики
Тип прибора
—
Трассоискатель
Полоса пропускания режима «Эфир»
—
50 Гц … 2 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192, 32768
Звуковой сигнал
—
Есть
Световая индикация
—
Есть
Все характеристики
160 008 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

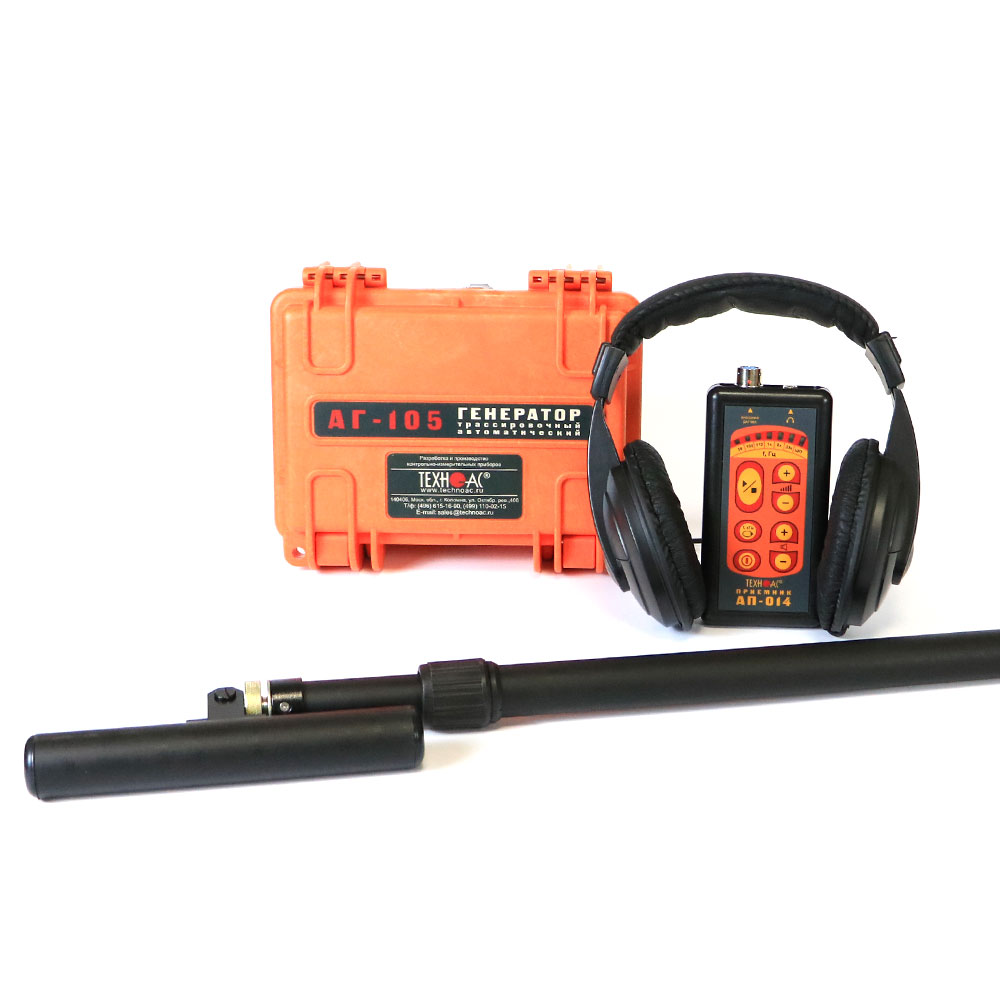

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) с цифровым трассопоисковым приемником.
Комплект оснащен компактным автономным генератором с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.Назначение трассоискателя Успех АГ-501:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.

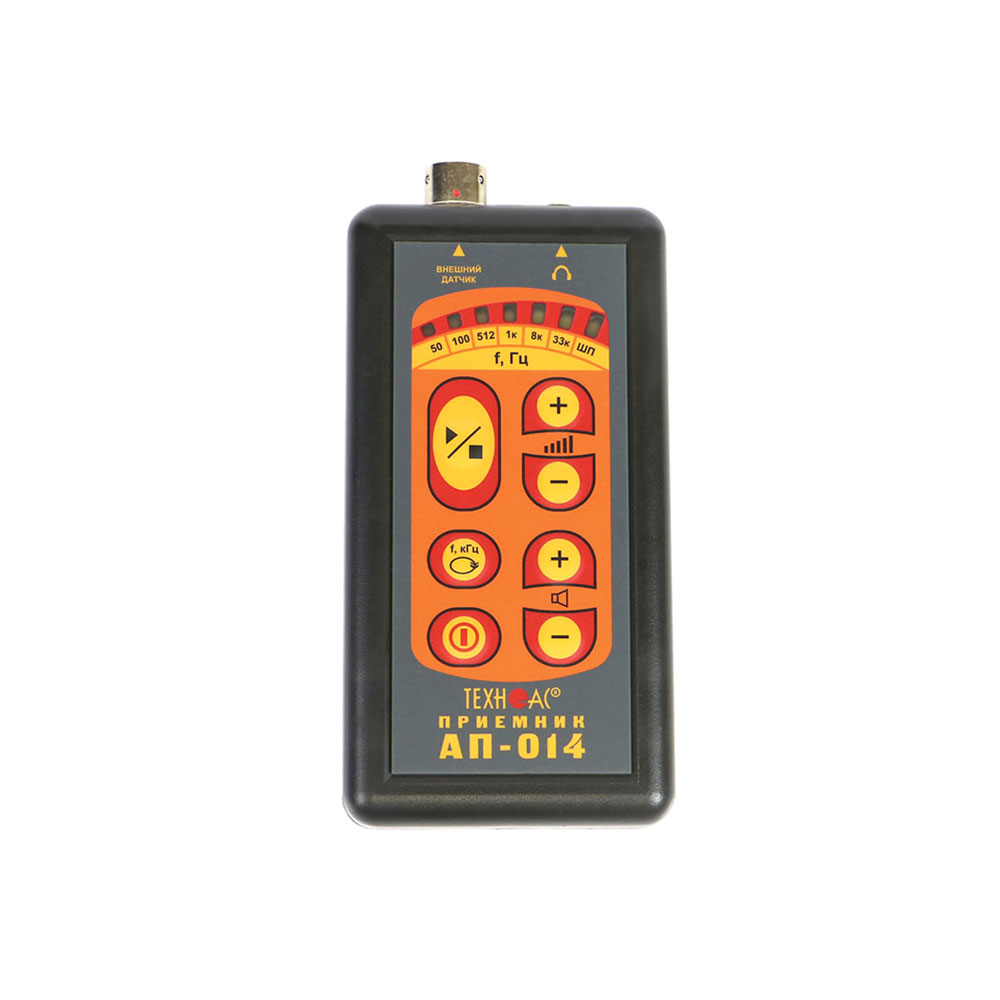

Особенности приемника АП-014:
- Цифровой трассопоисковый приемник.
- Дополнительная светодиодная индикация уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...2000 Гц).
- Морозоустойчивый, работа при температурах до -30°С.
- Легкий, компактный корпус.

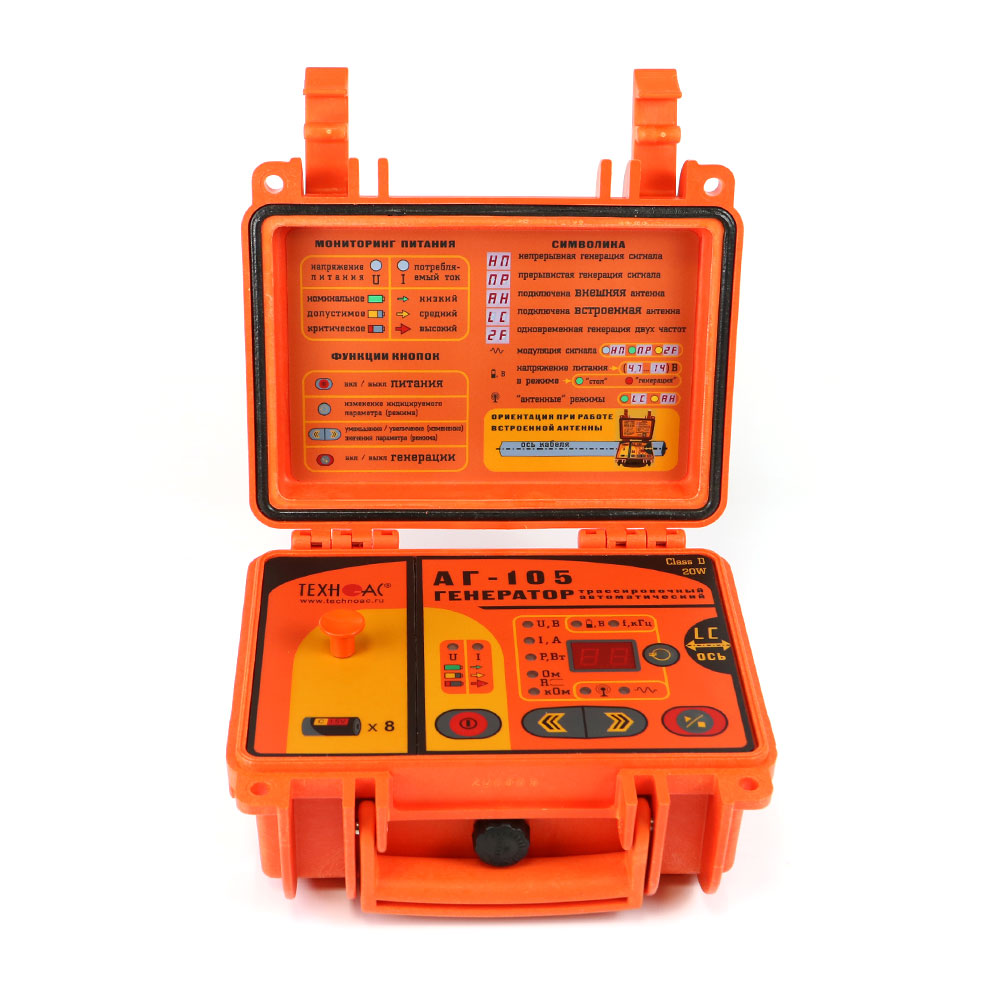

Особенности генератора АГ-105:
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Области применения:
- Электросети.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Геодезия.
Документы
|
Тип прибора
|
Трассоискатель |
|
Полоса пропускания режима «Эфир»
|
50 Гц … 2 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192, 32768 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
±0,3 м |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
40 В |
|
Максимальный выходной ток
|
5 А |
|
Максимальная выходная мощность
|
20 Вт |
|
Дистанция трассировки
|
3 км |
|
Диапазон частот приёмника, Гц
|
50, 60, 100, 120, 512, 1024, 8192, 32768 |
|
Питание
|
Блок питания 15 В / Батарея 1,5 В тип C - 8 шт., Батарея 1,5 В тип АА - 2 шт. |
|
Тип дисплея
|
LED |
|
Класс защиты
|
IP65, IP54 |
|
Гарантия, (мес)
|
24 |
- Трассопоисковый приемник АП-014
- Датчик электромагнитный ЭМД-247
- Генератор АГ-105
- Головные телефоны
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.004
- Батарейка типоразмер АА алкалиновая 2шт
- Батарейка типоразмер R14 алкалиновая 8шт
- Чехол 53236
- Сумка для электромагнитного датчика ЭМД-247
- Сумка для комплекта
- Руководство по эксплуатации
- Паспорт
| Характеристики приемника АП-014 | |||
| Параметр | Датчик ЭМД-247 | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | не переключаемый диапазон 0,31… 2,00 кГц | |
| «Широкая полоса» (частотный диапазон) | 0,05…2,00 кГц | 0,31…2,00 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | ||
| Визуальная индикация | светодиодная шкала – 7 значений | ||
| Звуковая индикация | головные телефоны – натуральный широкополосный или отфильтрованный сигнал | ||
| головные телефоны - синтезированный звук ЧМ | - | ||
| встроенный излучатель - синтезированный звук ЧМ | |||
| Питание | напряжение 1.8…4 В – щелочные батарейки «тип АА» 1,5 В 2 шт. | ||
| Время непрерывной работы, не менее | 8 часов, при отрицательной температуре время работы сокращается | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС | ||
| Точность определения трассы, м | ±0,3 | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 145x70x24 мм | ||
| Масса электронного блока, не более | 0,15 кг | ||
| Характеристики генератора АГ-105 | |||
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |||
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» | ||
| «Антенные» режимы | 8192 «8.2» / 32768 «33» | ||
| Режим работы | |||
| «Антенные» режимы | встроенная передающая антенна «LC» | ||
| внешняя передающая антенна «АН» | |||
| Режим работы | |||
| Режимы «модуляции» (сигналы специальной формы) |
- прерывистый «ПР» (кратковременные посылки сигнала) - длительность посылки 0,12 сек. - частота следования посылок 1 Гц |
||
|
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) - соотношение амплитуд 4/1 (соответственно) |
|||
| Выходные параметры при напряжении питания 12…15 В | |||
| Выходной ток, А | |||
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» | ||
| 3 - при частоте 32768 Гц «33» | |||
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» | ||
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |||
| Максимальное выходное напряжение, В | |||
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» | ||
| 40 - в других режимах | |||
| Максимальная выходная мощность, Вт | |||
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» | ||
| 6 - При частоте 32768 Гц «33» | |||
| Источники питания | |||
| Напряжение питания | 7…15 В | ||
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» | ||
| Внешние источники питания (не входят в комплект поставки) |
- аккумулятор «12 В» (например, автомобильный) - выходное напряжение 11…14 В при токе не менее 4 А |
||
|
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) - выходное напряжение 15 В, мощность 60 Вт |
|||
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт ) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) | ||
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |||
| Функциональные особенности | |||
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания | ||
| Согласование с нагрузкой |
автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» - ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
||
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |||
| Варианты подключения к исследуемой коммуникации | «контактное» подключение с «возвратом тока через землю» | ||
| «бесконтактное» подключение с применением встроенной передающей антенны «LC» | |||
| «бесконтактное» подключение с применением внешней передающей антенны «АН» | |||
| «бесконтактное» подключение с применением индукционных передающих «клещей» | |||
| Конструктивные параметры | |||
| Выходной усилитель мощности | технология: модифицированный CLASS D КПД до 85% | ||
| Габаритные размеры, мм | 216х180х105 мм | ||
| Вес, кг | 2 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
||
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) | ||

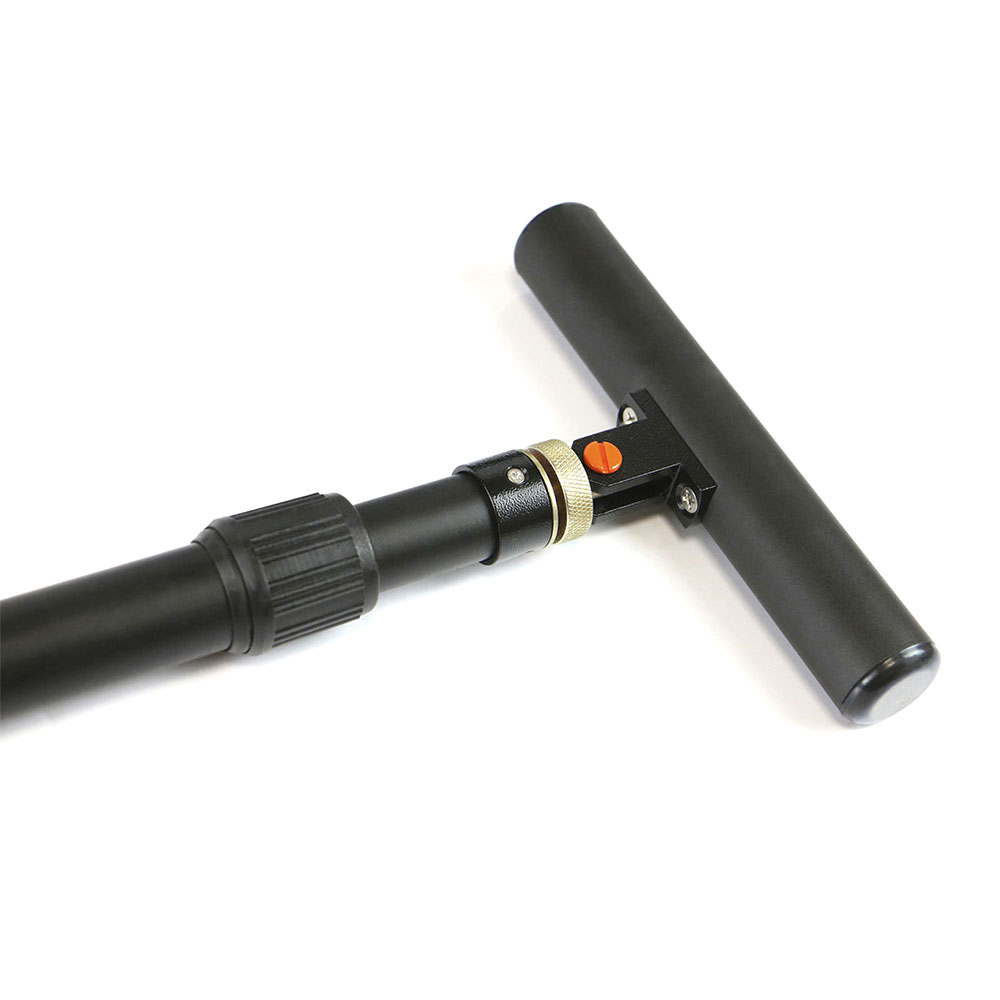

| Характеристики электромагнитного датчика ЭМД-247 | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса | 50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
