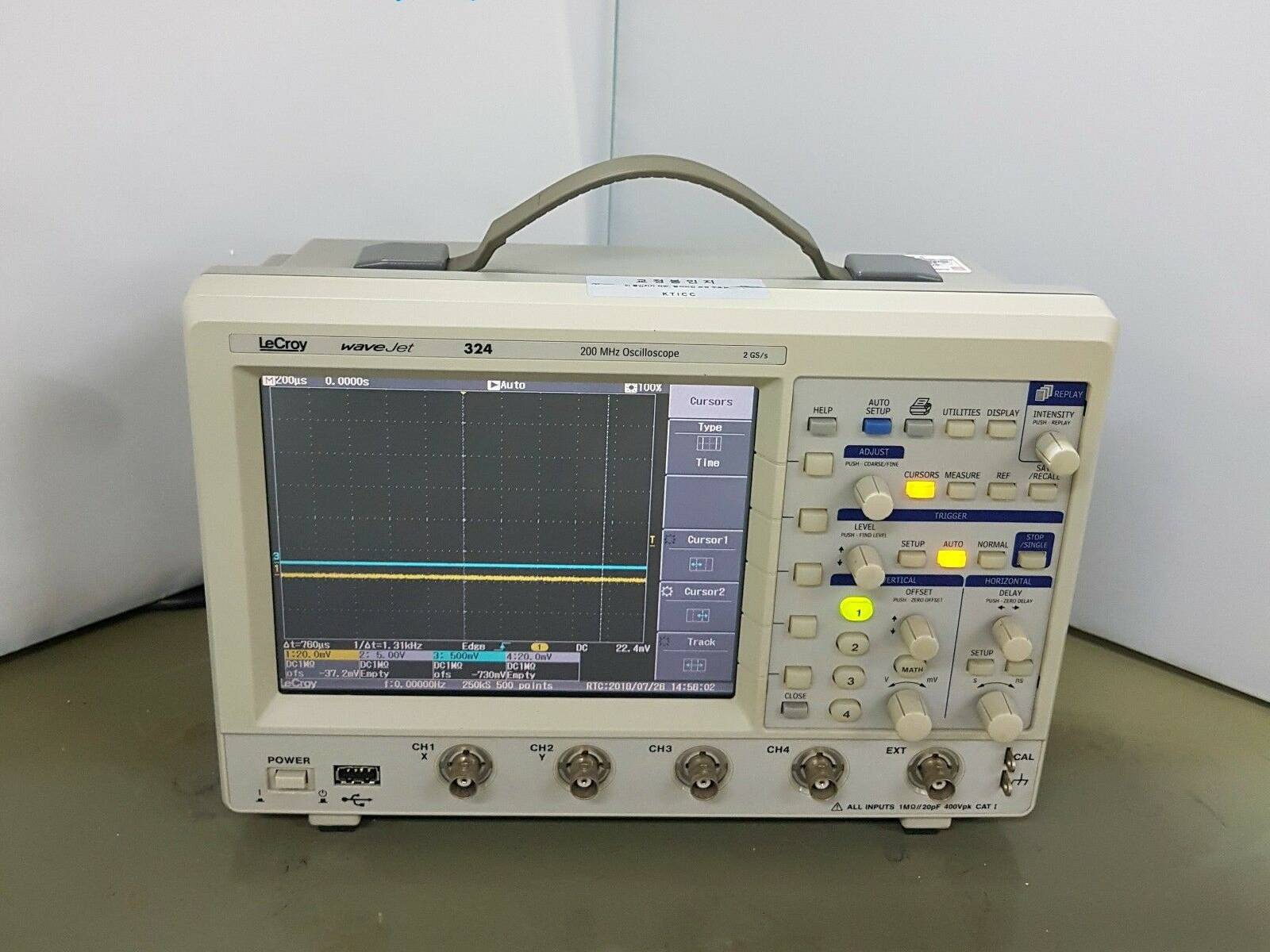

Цифровой осциллограф Teledyne LeCroy WaveJet 324 — это мощный инструмент для точного измерения и анализа сигналов в различных областях электроники и инженерии. С четырьмя независимыми каналами и полосой пропускания 200 МГц, он способен одновременно фиксировать и анализировать несколько сигналов, что делает его идеальным выбором для сложных измерительных задач. Высокая частота дискретизации в 2 Гвыб/с позволяет детально исследовать быстроизменяющиеся процессы, обеспечивая точность и достоверность получаемых данных.
Одним из ключевых преимуществ модели является высокая скорость сбора осциллограмм, достигающая 3600 кадров в секунду. Это позволяет фиксировать даже кратковременные аномалии в сигнале, которые могут остаться незамеченными при использовании менее продвинутых приборов. Цветной TFT-дисплей с диагональю 19 см обеспечивает четкое отображение сигналов, облегчая анализ и интерпретацию данных. Высокая контрастность и удобный пользовательский интерфейс способствуют комфортной работе с устройством, позволяя инженерам сосредоточиться на решении исследовательских и диагностических задач.
Для расширения возможностей взаимодействия с другими устройствами осциллограф оснащен USB-интерфейсом, который расположен на задней панели. Это позволяет легко управлять прибором дистанционно и передавать полученные данные для дальнейшего анализа. Дополнительно предусмотрена возможность оснащения устройством интерфейсами LAN и GPIB, что значительно расширяет его функциональность в составе автоматизированных измерительных комплексов.
Погрешность коэффициента развертки составляет всего ±5×10⁻⁶, что подчеркивает высокий уровень точности прибора и делает его надежным инструментом для научных и промышленных применений. Осциллограф зарегистрирован в Государственном реестре средств измерений под номером 32488-06, что подтверждает его соответствие строгим требованиям к измерительным приборам.
Teledyne LeCroy WaveJet 324 — это профессиональный инструмент, сочетающий передовые технологии, высокую точность измерений и удобство эксплуатации, что делает его отличным выбором для лабораторий, научных исследований и промышленной диагностики.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
32488-06 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7,5" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB |
|
Питание
|
90-264 В |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
1 |
- Осциллограф
- Шнур питания
- Делитель 1:1/1:10
- Руководство по эксплуатации
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Экран | 19 см, TFT ЖКИ, VGA |
| Частота дискретизации | 1 ГГц, 2 ГГц - при объединении каналов |
| Память | 500 кб/канал |
| Время захвата | 500 мкс при дискретезации 1 ГГц |
| Разрядность АЦП | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 10 В/дел |
| Погрешность коэффициента отклонения | 2 % |
| Ограничение полосы | 20 Мгц |
| Максимальное входное напряжение | 400 В CAT I |
| Связь входа | "земля", 1 МОм открытый и закрытый |
| Пробники | Автодетектирование пробника, один пробник РР006А на каждый канал |
| Коэффициент развертки | 2 нс/дел - 50 с/дел |
| Погрешность коэффициента развертки | ±5*10-6 |
| Синхронизация | Фронт, глич, интервал, количество импульсов, ТВ |
| Измерения | 26 автоматических измерений: Время спада (90 - 10 %), время спада (80 - 20 %), частота, интеграл, максимум, среднее, минимум, количество положительных импульсов, количество отрицательных импульсов, выбросы на вершинах положительного и отрицательного импульсов, пиковое значение, период, длительность положительного и отрицательного импульсов, время нарастания (20 - 80 %), время нарастания (10 - 90 %), среднее квадратическое значение, коэффициент ассиметрии, коэффициент ассиметрии по уровню, уровень опоры и вершин импульса, скважность импульсов, количество циклов, уровень между опорой и вершиной. |
| Растяжка | 1 растяжка в отдельном окне |
| Математика | Сумма, разность, произведение, БПФ (Ханнинга, плоское) |
| Интерфейс | USB 2.0 - для сохранения данных |
