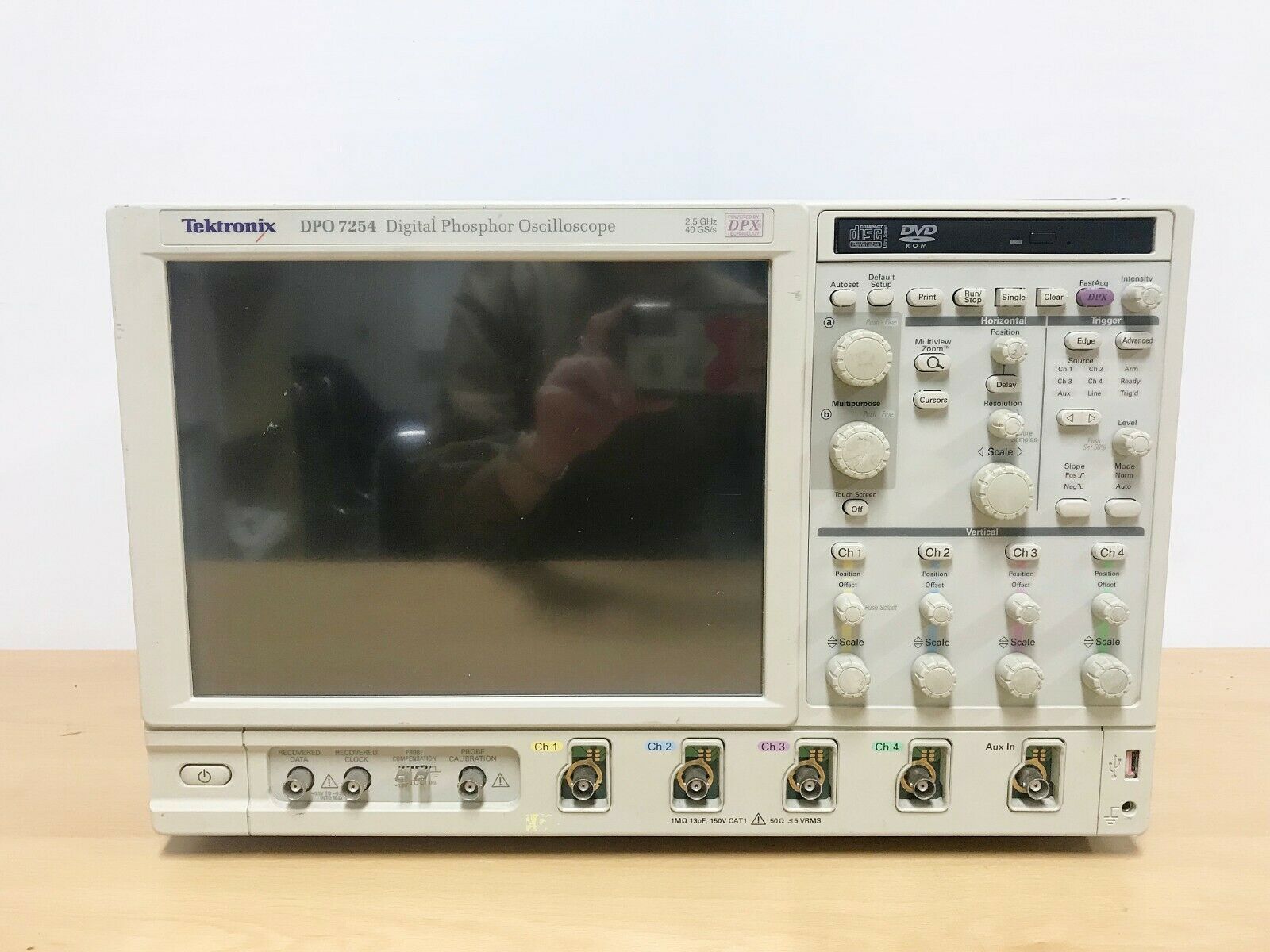

Цифровой осциллограф Tektronix DPO7254 представляет собой высокопроизводительный измерительный прибор, предназначенный для точного анализа высокочастотных сигналов в научных, инженерных и промышленных приложениях. Занесённый в Государственный реестр средств измерений под номером 35597-07, этот осциллограф соответствует строгим требованиям метрологической точности и может использоваться в сфере государственного регулирования обеспечения единства измерений. Прибор оснащён четырьмя аналоговыми каналами, что позволяет одновременно исследовать несколько сигналов, обеспечивая комплексный подход к анализу электронных схем и устройств.
Одной из ключевых характеристик устройства является полоса пропускания, составляющая 2,5 ГГц, что делает его идеально подходящим для работы с высокоскоростными цифровыми и радиочастотными сигналами. Благодаря такому широкому частотному диапазону, осциллограф способен точно воспроизводить форму сигнала даже при наличии высоких гармоник. Вертикальное разрешение при этом составляет 8 бит, а при использовании режима усреднения эффективное разрешение увеличивается более чем до 11 бит, что значительно повышает точность измерений и детализацию формы сигнала.
Время нарастания сигнала от 10% до 90% уровня составляет всего 150 пс, что свидетельствует о способности прибора отслеживать быстрые изменения напряжения и обеспечивать достоверные измерения в импульсных и высокоскоростных системах. Диапазон времён развёртки — от 25 пикосекунд до 1000 секунд на деление — предоставляет пользователю гибкость как при анализе сверхбыстрых переходных процессов, так и при наблюдении за медленно меняющимися сигналами. Такая универсальность делает DPO7254 незаменимым инструментом в различных областях электроники.
Частота дискретизации достигает 40 Гигавыборок в секунду, что гарантирует высокую степень детализации сигнала и исключает вероятность потери важной информации. Максимальная длина записи на канал составляет 40 миллионов отсчетов, что позволяет сохранять длительные фрагменты сигналов и проводить их последующий анализ с возможностью выявления редких и случайных событий. Tektronix DPO7254 сочетает в себе передовые технические характеристики, надёжность и удобство использования, обеспечивая профессионалам высокую точность и эффективность при решении сложных задач диагностики и проектирования электронных систем.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
35597-07 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
2,5 ГГц |
|
Частота дискретизации
|
40 Гвыб/c |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, RS-232, GPIB, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1240 x 768 |
|
Гарантия, (мес)
|
1 |
|
|
DPO7054 | DPO7104 | DPO7254 |
| Вертикальная развертка | |||
| Входные каналы | 4 | 4 | 4 |
| Аналоговая полоса пропускания (аппаратная, по уровню –3 dB) | 500 МГц | 1 ГГц | 2.5 ГГц |
| Время нарастания по уровню от 10% до 90% (Типично) | 415 пс | 225 пс | 150 пс |
| Время нарастания по уровню от 20% до 80% (Типично) | 260 пс | 160 пс | 100 пс |
| Точность (DC) | ±1.25% (±1%типично) при нулевом смещении и в центре экрана | ||
| Аппаратное ограничение полосы | 250 МГц или 20 МГц | ||
| Режимы входов | AC, DC, GND | ||
| Входной импеданс (программно переключаемый) | 1 МОм ±1%, 12 пФ ±2 пФ или 50 Ом ±1% | ||
| Входная чувствительность | 1 МОм: от 1 мВ/дел до 10 В/дел; 50 Ом: от 1 мВ/дел до 1 В/дел | ||
| Вертикальное разрешение | 8 бит (>11 бит с усреднением) | ||
| Макс. входное напряжение, 1 МОм | ±150 В CAT I, снижается при 20 dB/decade до 9 VRMS выше 200 кГц | ||
| Макс. входное напряжение, 50 Ом | 5 VRMS, с пиками менее ±24 V | ||
| Диапазон позиционирования осциллограммы на экране | ±5 делений | ||
| Диапазон вертикального смещения |
от 1 мВ/дел до 50 мВ/дел: ±1 V от 50.5 мВ/дел до 99.5 мВ/дел: ±0.5 V от 100 мВ/дел до 500 мВ/дел: ±10 V от 505 мВ/дел до 995 мВ/дел: ±5 V от 1 В/дел до 5 В/дел: ±100 V от 5.05 В/дел до 10 В/дел: ±50 V |
||
| Точность смещения |
От 1 мВ/дел до 9.95 мВ/дел: ±0.2% (смещения) ±0.1 дел. ±1.5 мВ От 10 мВ/дел до 99.5 мВ/дел: ±0.35% (смещения) ±0.1 дел. ±1.5 мВ От 100 мВ/дел до 1 В/дел: ±0.35% (смещения) ±0.1 дел. ±15 мВ От 1.01 В/дел до 10 В/дел: ±0.25% (смещения) ±0.1 дел. ±150 мВ |
||
| Задержка между любыми двумя каналами (типично) | <=100 пс (50 Ом, DC вход, одинаковые В/дел или выше 10 мВ/дел) | ||
| Изоляция между каналами (любые два канала при одинаковом вертикальном масштабе) | >=100:1 при <=100 МГц и >=30:1 выше 100 МГц | ||
| *1 Типичная полоса пропускания системы из DPO-7254 с пробником TAP2500 – 2.5 ГГц | |||
| Горизонтальная развертка | |||
| Диапазон времен развертки | От 100 пс/дел до 1000 с/дел | 50 пс/дел до 1000 с/дел | 25 пс/дел до 1000 с/дел |
| Диапазон времен развертки с опцией 2SR | 50 пс/дел до 1000 с/дел | 25 пс/дел до 1000 с/дел | - |
| Временное разрешение (в режиме стробоскопа – ET Mode) | 1 пс | 500 фс | 250 фс |
| Временное разрешение (в режиме стробоскопа – ET Mode) с опцией 2SR | 500 фс | 250 фс | - |
| Диапазон временной задержки горизонтальной развертки | от 5 нc до 250 с | ||
| Диапазон подстройки синхронизации (временной задержки) каналов | ±200 нс | ||
| Точность измерения интервалов времени | ((0.06/частота дискретизации)+(2.5 ppm x показание)) RMS | ||
| Джиттер синхронизации (RMS) | 1.5 псRMS (типично) | ||
| Уровень шумового джиттера |
<1 пс RMS (<2 пс в пике) для записи длиной <10 мкс <2.5 пс RMS для записи длиной <30 мс <65 частей на триллион для записи длиной <10 с |
||
| Точность горизонтальной развертки | ±2.5 ppm + временной дрейф <1 ppm в год | ||
| Система сбора данных | |||
| Частота дискретизации в режиме реального времени: | |||
| 1 канал (макс.) | 10 GS/s | 20 GS/s | 40 GS/s |
| с опцией 2SR | 20 GS/s | 40 GS/s | — |
| 2 канала (макс.) | 5 GS/s | 10 GS/s | 20 GS/s |
| с опцией 2SR | 10 GS/s | 20 GS/s | — |
| 3 или 4 канала (макс.) | 2.5 GS/s | 5 GS/s | 10 GS/s |
| с опцией 2SR | 5 GS/s | 10 GS/s | — |
| Частота дискретизации в режиме стробоскопа (Эквивалентного времени) | 4 TS/s (для повторяющегося сигнала) | ||
| Макс. длина записи на канал в стандартной конфигурации | 40 M (1 кан.), 20 M (2 кан.), 10 M (4 кан.) | ||
| С опцией длины записи 2RL | 80 M (1 кан.), 40 M (2 кан.), 20 M (4 кан.) | ||
| С опцией длины записи 5RL | 200 M (1 кан.), 100 M (2 кан.), 50 M (4 кан.) | ||
| С опцией длины записи 10RL | — | — |
400 M (1 кан.), 200 M (2 кан.), 100 M (4 кан.) |
| Максимальный временной интервал сбора данных при наивысшем временном разрешении в реальном времени (для 1 канала) | |||
| Разрешение (Однократный захват) | 100 пс (10 GS/s) | 50 пс (20 GS/s) | 25 пс (40 GS/s) |
| с опцией 2SR | 50 пс (20 GS/s) | 25 пс (40 GS/s) | — |
| Максимальный интервал со стандартной памятью | 4 мс | 2 мс | 1 мс |
| Максимальный интервал со стандартной памятью с опцией 2SR | 2 мс | 1 мс | — |
| Макс. интервал с опцией 2RL | 8 мс | 4 мс | 2 мс |
| Макс. интервал с опцией 2RL, с опцией 2SR | 4 мс | 2 мс | — |
| Макс. интервал с опцией 5RL | 20 мс | 10 мс | 5 мс |
| Макс. интервал с опцией 5RL, с опцией 2SR | 10 мс | 5 мс | — |
| Макс. интервал с опцией 10RL | — | — | 10 мс |
| Система синхронизации Pinpoint™ (см. описание выше) | |||
| Чувствительность | |||
| Внутренняя, режим открытого входа (DC) | 0.5 дел. от DC до 50 МГц, повышается до 1 дел. при 2 ГГц | ||
| Внешняя (Вход внешней синхронизации) 1 МОм | 250 мВ от DC до 50 МГц, повышается 350 мВ при 250 МГц | ||
| Параметры синхронизации | |||
| Событие «A» и задержанное событие «B»: типы запуска | Фронт, Глитч, Рант, Ширина импульса, Временя перехода, По истечении времени, Шаблон, Состояние, Установления/фиксации, Окно – все кроме Фронт, Шаблон и состояние м.быть дополнительно обременены условиями по логическим состояниям на двух каналах | ||
| Типы синхронизации по низкоскоростным последовательным протоколам (только событие «A») | I2C, SPI, RS-232, CAN (только с опцией LSA). Запуск по адресам, данным, по спец. состояниям установления связи, и др. условиям) | ||
| Главные типы запуска | АВТО, НОРМАЛЬНЫЙ, ОДИНОЧНЫЙ | ||
| Последовательности синхронизации | Главный, Задержанный на время, Задержанный по событиям, Переустановка по времени, Переустановка по состоянию, Переустановка по переходу. Все последовательности могут включать отдельную горизонтальную задержку после события запуска до положения окна сбора данных по времени. | ||
| Телекоммуникационная синхронизация (требуется опция MTM) | Поддерживается AMI, HDB3, BnZS, CMI, MLT3 и NRZ сигналы. Выбор между изолированными формами положительной или отрицательной единицей, нулевым, а также глазковый шаблон на соответствие стандартам. | ||
| Запуск по последовательному образцу (только на DPO-7254 и требует опцию PTM) | Распознается слово, содержащее до 64 бит, специфицированных в двоичном формате (высокий, низкий, неважно) или 16-ричном формате. Запуск по данным NRZ со скоростью до 1,25 GBaud | ||
| Видеосинхронизация | Запуск по отрицательному синхроимпульсу композитного видеосигнала поле 1 или поле 2 для перемежающихся систем, всем полям, заданной пользователем строке, или всем строкам. Поддерживаются системы стандартов NTSC, PAL, SECAM, и HDTV 1080/24sF, 1080p/25, 1080i/50, 1080i/60, 1080p/24, 720p/60, 480p/60 | ||
| Система восстановления тактовой частоты (опция, только на DPO-7254) | |||
| Clock Recovery Phase Locked Loop Bandwidth | Fixed при FBaud/500 | ||
| Частотный диапазон | От 1.5 MBaud до 1.56 GBaud | ||
| Джиттер восстановления тактовой частоты (RMS) |
<0.25% битового периода+ 5 псRMS для образца данных PRBS <0.25% битового периода+ 5 псRMS for для повторяющегося образца данных “0011” |
||
| Tracking/Acquisition Range | ±5% of requested baud | ||
| Минимальная амплитуда сигнала, необх. для восстановления тактовой частоты | 1 деление (пик-пик) до 1.56 GBaud | ||
| Диапазон уровня запуска | |||
| Внутренний | ±12 делений от центра экрана | ||
| Вход внешней синхронизации | Интерфейс TekVPI; ±5 В (50 Ом); 150 В CAT I, снижается 20 dB/декаду до 9 ВRMS above выше 200 кГц (1 МОм) | ||
| От сети | Фиксиров. при 0 В | ||
| Режимы входа синхронизации | DC, AC (подавляется при <60 Гц), ВЧ-фильтр ( подавляется >30 кГц), НЧ-фильтр (подавляется <80 кГц), фильтр шума (снижается чувствительность) | ||
| Диапазон удержания запуска | От 250 нc минимально до 12 c максимально | ||
