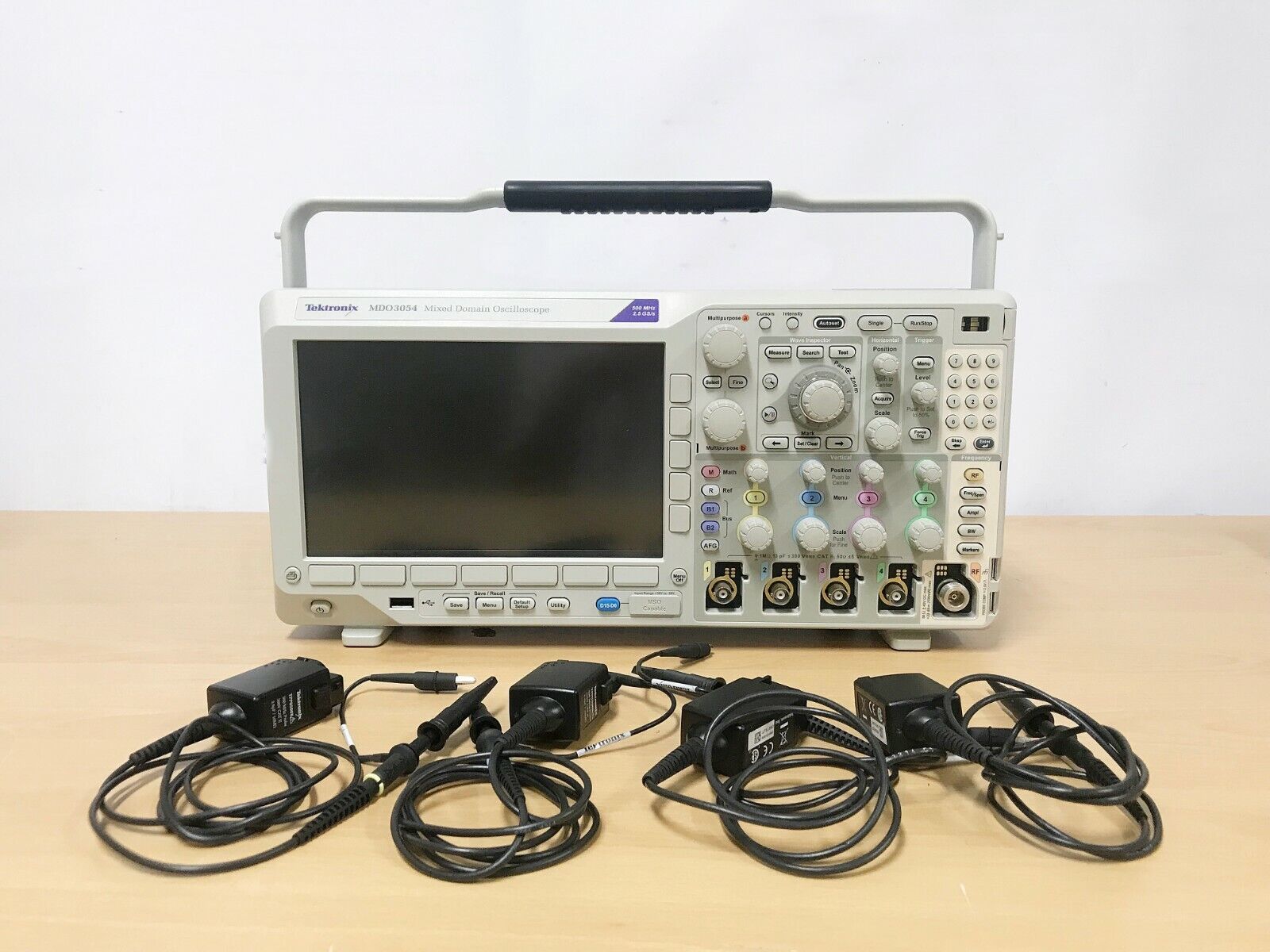

Цифровой осциллограф Tektronix MDO3054 представляет собой мощный инструмент для анализа сигналов, который сочетает в себе передовые технологии и высокую производительность. С его помощью инженеры и исследователи могут эффективно решать задачи, требующие точного измерения и анализа электрических сигналов. Этот осциллограф имеет четыре канала, что позволяет одновременно исследовать несколько сигналов, обеспечивая глубокое понимание взаимодействий между ними. Полоса пропускания в 500 МГц делает его идеальным для работы с высокочастотными сигналами, что особенно важно в современных приложениях, таких как разработка радиочастотных устройств и цифровых систем.
Частота дискретизации в 2,5 Гвыб/c гарантирует, что даже самые быстрые изменения в сигнале будут захвачены с высокой точностью. Это особенно полезно при анализе переходных процессов и импульсных сигналов. Длина записи в 10 миллионов точек обеспечивает возможность длительного мониторинга сигналов, что позволяет исследовать их поведение на протяжении времени без потери важной информации.
Одной из ключевых особенностей MDO3054 является его способность захватывать более 280 000 осциллограмм в секунду, что делает его одним из самых быстрых осциллографов в своем классе. Это позволяет пользователям получать детализированные данные о динамике сигналов и быстро реагировать на изменения в их поведении. Осциллограф также предлагает разрешение по вертикали в 8 бит, а в режиме высокого разрешения – 11 бит, что обеспечивает более точное представление амплитуды сигналов.
Интерфейсы USB, LAN и VGA делают MDO3054 удобным для интеграции в современные рабочие процессы, позволяя легко сохранять и передавать данные. Погрешность генератора развертки в ±10 х 10^-6 обеспечивает надежность и точность измерений, что критически важно для профессионалов, работающих в области разработки и тестирования электроники. Tektronix MDO3054 – это не просто осциллограф, а универсальный инструмент, который открывает новые горизонты для инженеров и исследователей, стремящихся к максимальной эффективности и точности в своих проектах.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
57757-14 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
9" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
1 |
| Число аналоговых каналов | 4 | |
| Аналоговая полоса пропускания | 500 МГц | |
| Время нарастания (скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом) | 800 пс | |
| Частота дискретизации (1 канал) | 2,5 Гвыб./с | |
| Частота дискретизации (2 канала) | 2,5 Гвыб./с | |
| Частота дискретизации (4 канала) | 2,5 Гвыб./с | |
| Длина записи (1 канал) | 10 млн. точек | |
| Длина записи (2 канала) | 10 млн. точек | |
| Длина записи (4 канала) | 10 млн. точек | |
| Цифровые каналы с опцией MDO3MSO | 16 | |
| Выходные сигналы генератора сигналов произвольной формы и стандартных функций с опцией MDO3AFG | 1 | |
| Число каналов анализатор спектра | 1 | |
| Стандартный диапазон частот анализатора спектра | от 9 кГц до 500 МГц | |
| Диапазон частот анализатора спектра с опцией MDO3SA | от 9 кГц до 3 ГГц | |
| Система вертикального отклонения аналоговых каналов | ||
| Аппаратное ограничение полосы пропускания | 20 МГц или 250 МГц | |
| Режимы входа | перем. ток, пост. ток | |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1%, 75 Ом ±1%; 75 Ом отсутствует в моделях с полосой пропускания 1 ГГц | |
| Диапазон входной чувствительности | 1 МОм | от 1 мВ/дел. до 10 В/дел. |
| 50 Ом, 75 Ом | от 1 мВ/дел. до 1 В/дел. | |
| Разрешение по вертикали | 8 бит (11 бит в режиме высокого разрешения) | |
| Максимальное входное напряжение | 1 МОм | 300 В ср. кв. (КАТ II) с пиковыми значениями ≤ ±425 В |
| 50 Ом, 75 Ом | 5 Вср. кв. с пиковыми значениями ≤ ±20 В | |
| Погрешность усиления постоянного напряжения | ±1,5% при чувствительности не менее 5 мВ/дел., увеличивается со скоростью 0,10%/°C при температуре выше 30 °C | |
| ±2,0% при чувствительности 2 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | ||
| ±2,5% при чувствительности 1 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | ||
| ±3,0% при переменном коэффициенте усиления, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | ||
| Развязка между каналами | Для двух любых каналов с одинаковой чувствительностью по вертикали – ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания | |
| Диапазон смещения | ||
| Чувствительность по вертикали (В/дел.) | Диапазон смещения | |
| Входное сопротивление 1 МОм | Входное сопротивление 50 Ом, 75 Ом | |
| от 1 мВ/дел. до 50 мВ/дел. | ±1 В | ±1 В |
| от 50,5 мВ/дел до 99,5 мВ/дел. | ±0,5 В | ±0,5 В |
| от 100 мВ/дел. до 500 мВ/дел. | ±10 В | ±10 В |
| от 505 мВ/дел. до 995 мВ/дел. | ±5 В | ±5 В |
| от 1 В/дел. до 5 В/дел. | ±100 В | ±5 В |
| Система вертикального отклонения цифровых каналов (требуется опция MDO3MSO) | ||
| Число входных каналов | 16 цифровых каналов (D15 – D0) | |
| Пороги | Общая настройка для группы из 8 каналов | |
| Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем | |
| Диапазон значений порогов, настраиваемых пользователем | от -15 В до +25 В | |
| Максимальное входное напряжение | от -20 до +30 В | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного порога) | |
| Максимальный динамический диапазон входного сигнала | 50 Впик.-пик. (зависит от установленного порога) | |
| Минимальный размах напряжения | 500 мВ | |
| Входное сопротивление | 101 кОм | |
| Входная емкость пробника | 8 пФ | |
| Разрешение по вертикали | 1 бит | |
| Система горизонтального отклонения аналоговых каналов | ||
| Диапазон скорости развертки | от 1 нс/дел. до 1000 с/дел. | |
| Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы/половина каналов) | 4/4 мс | |
| Диапазон задержки развертки | от -10 делений до 5000 с | |
| Диапазон компенсации сдвига фаз между каналами | ±125 нс | |
| Погрешность генератора развертки | ±10 х 10 -6 в любом интервале ≥1 мс | |
| Система горизонтального отклонения цифровых каналов (требуется опция MDO3MSO) | ||
| Максимальная частота дискретизации (основной режим) | 500 Мвыб./с (разрешение 2 нс) | |
| Максимальная длина записи (основной режим) | 10 млн. точек | |
| Максимальная частота дискретизации (режим MagniVu) | 8,25 Гвыб./с (разрешение 121,2 пс) | |
| Максимальная длина записи (режим MagniVu) | 10 000 точек с центрированием относительно точки запуска | |
| Минимальная обнаруживаемая длительность импульса (тип.) | 2 нс | |
| Сдвиг фаз между каналами (тип.) | 500 пс | |
| Максимальная частота переключения входа | 250 МГц (Максимальная частота синусоидального сигнала, точно воспроизводимого в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.) | |
