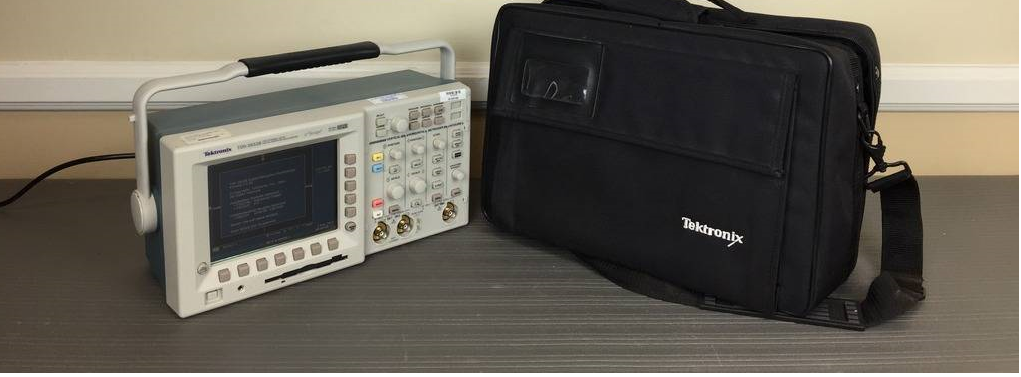

Цифровой осциллограф Tektronix TDS 3032B — это высокопроизводительное устройство для визуализации и анализа электрических сигналов, выпущенное компанией Tektronix, одним из лидеров в области измерений и тестирования электронных приборов. Устройство сертифицировано в Государственном реестре средств измерений под номером 24021-02.
Одной из ключевых особенностей TDS 3032B является его способность обрабатывать два канала одновременно, что делает его идеальным выбором для анализа сложных сигналов и систем. Широкий диапазон полосы пропускания от 0 до 300 МГц позволяет устройству захватывать и отображать даже самые высокочастотные сигналы.
TDS 3032B оснащен цифровой архитектурой с вертикальным разрешением 9 бит, что обеспечивает высокую точность измерений и детализацию сигналов. Объем памяти на канал составляет 10К, что позволяет захватывать и анализировать длительные сигналы и события.
Осциллограф предлагает широкий спектр автоматизированных измерений, включая 25 параметров, что существенно облегчает процесс анализа и интерпретации результатов. Кроме того, TDS 3032B поддерживает Фурье-анализ, который позволяет проводить частотный анализ сигналов и получать дополнительную информацию о их спектральных характеристиках.
Для связи с другими устройствами и системой TDS 3032B оснащен различными интерфейсами, в том числе Ethernet и принтерным портом Centronics. В качестве опций доступны интерфейсы RS-232C, GPIB и VGA, что обеспечивает гибкость в выборе подключения к другим приборам и системам измерений.
Дисплей TDS 3032B — это цветной жидкокристаллический экран диагональю 16,5 см, который обеспечивает четкое и детальное отображение сигналов и данных. Максимальная частота дискретизации устройства составляет 2,5 ГГц, что позволяет захватывать и анализировать даже самые быстрые и сложные сигналы.
В целом, цифровой осциллограф Tektronix TDS 3032B — это мощный и универсальный инструмент для анализа и тестирования электрических сигналов, который находит широкое применение в различных областях, таких как разработка и тестирование электронных устройств, научные исследования и образование. Благодаря своим передовым характеристикам и возможностям, TDS 3032B является идеальным выбором для инженеров, ученых и специалистов, работающих с электрическими сигналами и системами.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
24021-02 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
300 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
1 |
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…300 МГц |
| Ограничение полосы пропускания | 20, 150 МГц |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел (шаг 1-2-5), плавная регулировка |
| Погрешность установки Коткл. | ± 2 % |
| Входной импеданс | 1 МОм / 13 пФ или 50 Ом |
| Макс. входное напряжение | 150 В ср. кв. (300 В с пробником х10) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | Сложение, вычитание, умножение, деление, БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 2 нс…10 с/дел |
| Погрешность установки Кразв. | ± 20 ppm (± 0,002 %) |
| Режимы работы | Внутр. и внеш. развертка (Y-T и X-Y), стробирование X-Y по Z-входу (только 30х4B), самописец |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по времени (13,2 нс…50 с), по событию (1…9,999,999) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 9 бит |
| Макс. частота дискретизации | 2,5 ГГц |
| Длина записи | 10 Квыборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; послесвечение; однократный запуск |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Дополнительные возможности | |
| Интерфейсы |
Ethernet, принтерный порт Centronics Опции: RS-232C; GPIB; VGA |
| Расширенный запуск развертки | Выбросы, импульсы, огибающая, логические условия |
| Телекоммуникационные маски (опция) |
ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3); ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1) |
| Анализ видеосигнала (опция) | Цифровое видео (ITU-R BT.601), HDTV (ТВЧ), ТВ картинка, мониторы, автустановка, расширение ТВ синхронизации |
| Дисковод 3,5” | Формат данных: TIF, PCX, IMG, BMP, EPS |
| Термопринтер (опция) | Формат: Epson, LaserJet, DeskJet, ThinkJet, BubbleJet |
| Общие данные | |
| ЖК-дисплей | 8х10 дел |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 375 х 176 х 149 мм |
| Масса | 3,2 кг |
