Дефектоскопы ультразвуковые «Velograph II» предназначены для поиска нарушений сплошности и однородности материала и определения их координат в изделиях из металлов и пластмасс. Прибор позволяет контролировать сварные швы, измерять толщину стенок изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других дефектов.

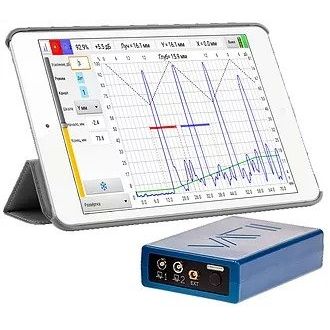

Дефектоскоп с помощью ультразвукового преобразователя периодически посылает в контролируемый объект короткие импульсы ультразвуковых волн. С помощью этого же ультразвукового преобразователя импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы передаются по беспроводному протоколу в карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее.
Сигналы на экране дефектоскопа отображаются так же, как на экране осциллографа в координатах амплитуда - время. По вертикальной оси отложена амплитуда, по горизонтальной - время. Начало координат находится в левом нижнем углу экрана. Амплитуда эхосигнала несет информацию, в основном, о величине отражателя в объекте контроля или о степени «прозрачности» материала при приеме прошедших ультразвуковых волн. Время задержки сигнала, то есть его положение на временной оси, говорит о величине пути, по которому прошел сигнал. Эту величину легко рассчитать, зная скорость распространения волн в материале. Чаще всего используется именно такое представление сигналов на экране дефектоскопа.
Отличительные особенности дефектоскопа Velograph II:
- в качестве экрана дефектоскоп использует смартфон или планшет с диагональю от 4.6 дюйма
- дефектоскоп обеспечивает максимальную мобильность и свободу передвижений специалиста по НК
- беспроводная передача данных между дефектоскопом и экраном
- возможность работать с дефектоскопом во время зарядки аккумуляторов
- установка и обновление программного обеспечения производятся через сервисы Google Play
Области применения дефектоскопаVelograph II:
- объекты котлонадзора, теплосети
- подъемные сооружения
- строительные металлоконструкции
- оборудование оборонных предприятий
- системы газоснабжения и газораспределения
- оборудование нефтяной и газовой промышленности
- оборудование нефтехимической промышленности
- оборудование космической и авиапромышленной отрасли

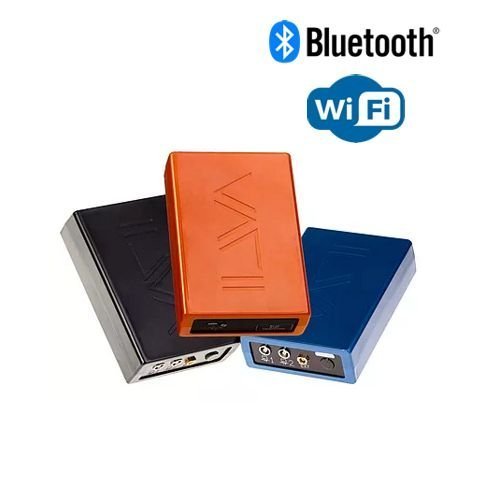

- Электронный блок дефектоскопа c зарядным устройством
- Планшет с зарядным устройством и установленным программным обеспечением
- Соединительный кабель lemo-lemo 1,2 м одинарный
- Преобразователь П121-50-70
- Паспорт и руководство по эксплуатации
- Поверка
Наименование/Комплектация | Минимальная | Базовая | Полная |
Электронный блок дефектоскопа c зарядным устройством | ✔ | ✔ | ✔ |
Планшет с зарядным устройством и установленным программным обеспечением | ✔ | ✔ | ✔ |
Соединительный кабель lemo-lemo 1,2 м одинарный | ✔ | ✔ | ✔ |
Соединительный кабель lemo-lemo 1,2 м двойной | - | ✔ | ✔ |
Преобразователь П121-50-70 | ✔ | ✔ | ✔ |
Преобразователь П121-5,0-65 | - | - | ✔ |
Преобразователь П121-2,5-65 | - | - | ✔ |
Преобразователь П111-5,0 | - | - |
✔ |
Преобразователь П112-5,0-Ø6/2 | - | ✔ | ✔ |
Калибровочный образец V2/25 | - | ✔ | |
Сумка для транспортировки | - | ✔ | ✔ |
Чехол для электронного блока | - | ✔ | ✔ |
Паспорт и руководство по эксплуатации | ✔ | ✔ | ✔ |
Поверка | ✔ | ✔ | ✔ |
Тип | |
Вид применения | Профессиональный |
Тип | Ультразвуковой |
Параметры | |
Макс. Частота (МГц) | 10 |
Мин. Частота (Гц) | 1500000 |
Количество каналов | 2 |
Макс. Глубина залегания дефекта, мм | 180 |
Мин. Глубина залегания дефекта, мм | 3 |
Погрешность | |
Погрешность | ±(0,03X+1) мм |
Интерфейсы | |
Интерфейсы (Interfaces / Inputs and Outputs) | Bluetooth, USB, Wi-Fi |
Электропитание | |
Питание | Встроенный аккумулятор |
Заводские данные | |
Родина бренда | Россия |
Страна производства | Россия |
