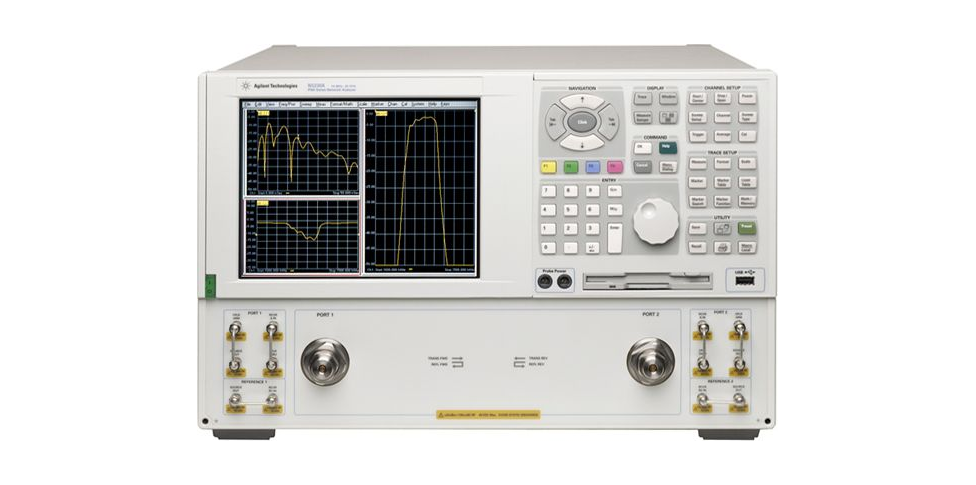

ВЧ и СВЧ aнализатор цепей Agilent Technologies N5230C-520 (демонстрационный)

Особенности анализатора N5230 C

• До 32 независимых измерительных каналов, помогающих быстро реализовать проведение сложных испытаний
• Динамический диапазон 108 дБ на частоте 20 ГГц
• Модули электронной калибровки (EСal) ускоряют калибровку и повышают точность
• Анализ во временной области и измерения со смещением частоты (по дополнительному заказу)
• Расширенные возможности подключения с помощью интерфейсов локальной сети, USB и GPIB

Преимущества анализатора N 5230C

Анализаторы серии PNA:L компании Agilent предназначены для решения общих задач анализа цепей и рассчитаны на ограниченный бюджет потенциальных пользователей. Расширенные функциональные возможности помогают быстро и легко получать точные результаты.

Обладая такой же прикладной программой, как PNA, серия PNA:L предлагает идеальный баланс между ценой и качеством. Серия PNA:L обеспечивает эффективность и гибкость при решении как производственных, так и научно исследовательских задач в разных отраслях промышленности от испытания компонентов беспроводных локальных сетей до космоса и обороны.

Анализаторы серии PNA:L компании Agilent предоставляет возможность экономного решения типовых измерительных задач по анализу цепей, таких как измерение S:параметров, параметров фильтров, основных видов усилителей и преобразователей частоты.

Серия PNA:L обладает характеристиками, необходимыми для выполнения точных повторяемых измерений, на которые можно положиться. Низкая зашумлённость графиков (0,006 дБ СКЗ при полосе 1 кГц) и широкий динамический диапазон (108 дБ на 20 ГГц) минимизирует погрешность при измерении параметров фильтров в полосе пропускания и полосе заграждения.

Варианты исполнения измерительного блока

• Стандартный измерительный блок и диапазон мощностей (опция x20)
• Конфигурируемый измерительный блок с расширенным диапазоном мощностей (опция x25)

Добавляет шесть перемычек на передней панели и два ступенчатых аттенюатора 60 дБ. Это предоставляет возможность повышения чувствительности прибора при измерении слабых сигналов, разворачивания в обратную сторону направленного ответвителя для достижения более широкого динамического диапазона, а также добавления принадлежностей и дополнительных приборов для решения различных измерительных задач.

Временная область (опция 010)

Эта дополнительная функция позволяет наблюдать измеренные в приборе серии PNA-L характеристики как в частотной, так и во временной области. Временную область рекомендуется использовать для настройки фильтров, выделения реакции устройств подключения или кабелей, определения волновых сопротивлений линий передачи и так далее.

Смещение частоты (опция 080)

Эта функция позволяет устанавливать в приборе серии PNA-L частоту источника независимо от частоты настройки приёмника. Такая возможность важна для двух основных видов устройств: смесителей (преобразователей частоты) и усилителей.
