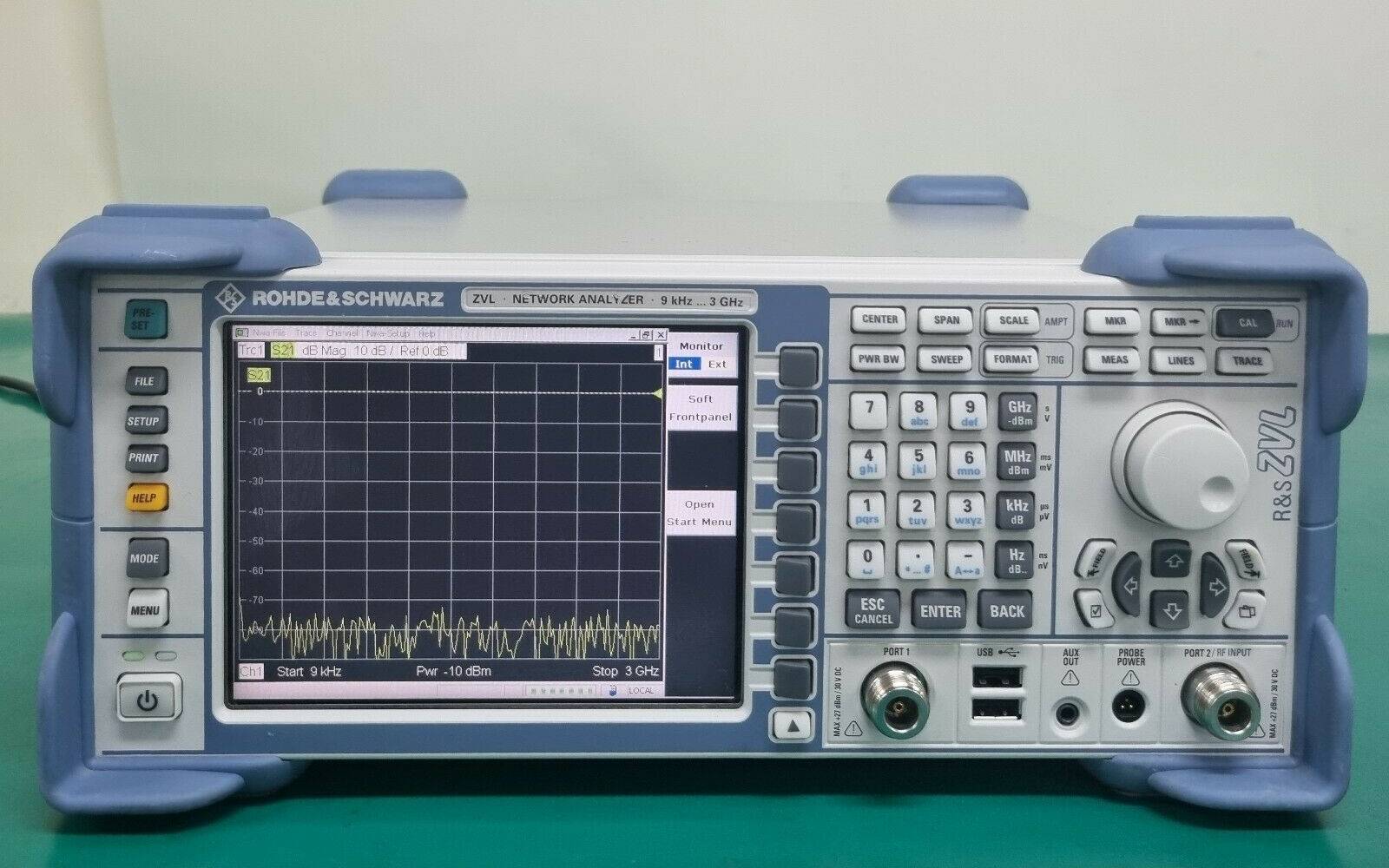

Векторный анализатор электрических цепей Rohde & Schwarz ZVL3 представляет собой высокоточное измерительное устройство, предназначенное для анализа характеристик радиочастотных компонентов и систем. Он сочетает в себе портативность, мощный функционал и качество, традиционно ассоциируемое с продукцией Rohde & Schwarz. Благодаря максимальной рабочей частоте до 3 ГГц, прибор обеспечивает широкие возможности для тестирования ВЧ и СВЧ устройств в различных областях — от лабораторных исследований до сервисного обслуживания.
Одной из ключевых особенностей ZVL3 является его динамический диапазон в 123 дБ, который гарантирует высокую точность измерений даже при наличии значительных уровней шумов. Это особенно важно при работе с маломощными сигналами или в условиях сложной электромагнитной обстановки. Встроенный опорный генератор с частотной стабильностью ±1×10⁻⁶ обеспечивает надежную синхронизацию и повторяемость результатов, что критически важно при проведении сравнительных тестов или долгосрочного мониторинга параметров цепей.
Анализатор оснащён двумя измерительными портами и поддерживает импеданс 50 Ом, что делает его совместимым с большинством стандартных ВЧ компонентов и систем. Диапазон выходной мощности варьируется от -50 дБм до 0 дБм в типовом режиме и может быть расширен от -60 дБм до +10 дБм, обеспечивая гибкость в настройке уровней возбуждения для различных типов устройств. Прибор поддерживает до 4001 точки измерений, что позволяет с высокой детализацией отображать амплитудно-частотные характеристики исследуемых объектов.
Интерфейсы USB, LAN и DVI-D расширяют возможности интеграции анализатора в автоматизированные измерительные комплексы и упрощают передачу данных. Цветной TFT-дисплей с разрешением 640×480 пикселей обеспечивает удобную визуализацию результатов и простоту навигации по меню. ZVL3 внесён в Государственный реестр средств измерений под номером 37173-08, что подтверждает его соответствие отечественным метрологическим требованиям и допускает использование в официальной поверке оборудования.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
37173-08 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3 |
|
Количество портов
|
2 |
|
Динамический диапазон
|
123 дБ |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
12" |
|
Максимальная выходная мощность
|
-60 ... 10 дБм |
|
Интерфейс
|
USB, LAN, DVI-D |
|
Питание
|
90-264 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
1 |
- Векторный анализатор цепей ZVL3
- Кабель питания
- Руководство по эксплуатации
- Методика поверки
| Параметр | Значение | ||||
| ZVL3-75 | ZVL3 | ZVL6 | ZVL13 | ||
| Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | от 9 кГц до 13,6 ГГц | |
| Количество измерительных портов | 2, тип N (female) | ||||
| Импеданс | 75 Ω | 50 Ω | |||
| Стабильность опорного генератора | Стандартно | 1·10-6 | |||
| С опцией FSL-B4 | 1·10-7 | ||||
| Количество точек измерений | от 2 до 4001 | ||||
| Полосы измерения | от 10 Гц до 500 кГц | ||||
| Динамический диапазон | >110 дБ (тип. 120 дБ) | >115 дБ (тип. 123 дБ) | >100 дБ (тип. 105 дБ) | ||
| Скорость измерения (при полной 2-портовой калибровке, 201 точка, полоса 100 кГц) | < 60 мс | < 100 мс | |||
| Точность измерения | параметра передачи | < 0,3 дБ или < 3° | |||
| параметра отражения | < 0,4 дБ или <3° | ||||
| Диапазон выходной мощности |
от -50 дБм до 0 дБм тип. -60дБм до +10дБм |
от -35 дБм до -5 дБм тип. -40дБм до 0дБм |
|||
| Максимальный номинальный уровень входной мощности | с ослаблением 0 дБ | -10 дБм | |||
| с ослаблением 30 дБ | +20 дБм | ||||
| Режим анализа спектра (опция ZVL-K1) | |||||
| Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | от 9 кГц до 13,6 ГГц | ||
| Фазовый шум (несущая 500 МГц) | отстройка 10 кГц | < -96 дБн, тип.-100дБн | |||
| Узкополосные фильтры (по уровню -3 дБ) | стандартно | от 300 Гц до 10 МГц | |||
| с опц. FSL-B7 | от 10 Гц до 10 МГц | ||||
| ЭМИ-фильтры (по уровню -6 дБ) | стандартно | 9 кГц, 120 кГц, 1 МГц | |||
| с опц. FSL-B7 | дополнительно 200 Гц | ||||
| Канальные фильтры | стандартно | от 300 Гц до 5 МГц | |||
| с опц. FSL-B7 | доп. 100 Гц и 200 Гц | ||||
| Точка пересечения 3-порядка (TOI) | +5 дБм (тип. +12 дБм) | ||||
| Отображаемый уровень собственных шумов (DANL) | |||||
| Предусилитель выкл. | до < -140 дБм/Гц | до < -156 дБм/Гц | |||
| Предусилитель вкл. | до < -125 дБм/Гц | до < -151 дБм/Гц | |||
| Общие характеристики | |||||
| Интерфейсы | LAN, USB, VGA, 3,5 мм jack, GPIB (опция FSL-B10) | ||||
| Дисплей | Цветной TFT, разрешение 640-480 пикселей | ||||
| Питание |
Сеть переменного тока 100-240 В; Источник пост. тока 10-28 В (опц. FSL-B30); Аккумуляторная батарея FSL-B31 / ETL-B235 |
||||
| Габаритные размеры (Ш-В-Г) |
443х158х466 мм (с ручкой); 409х158х367 мм (без ручки) |
||||
| Масса |
7 кг (без опций); 14 кг (со всеми опциями) |
||||
