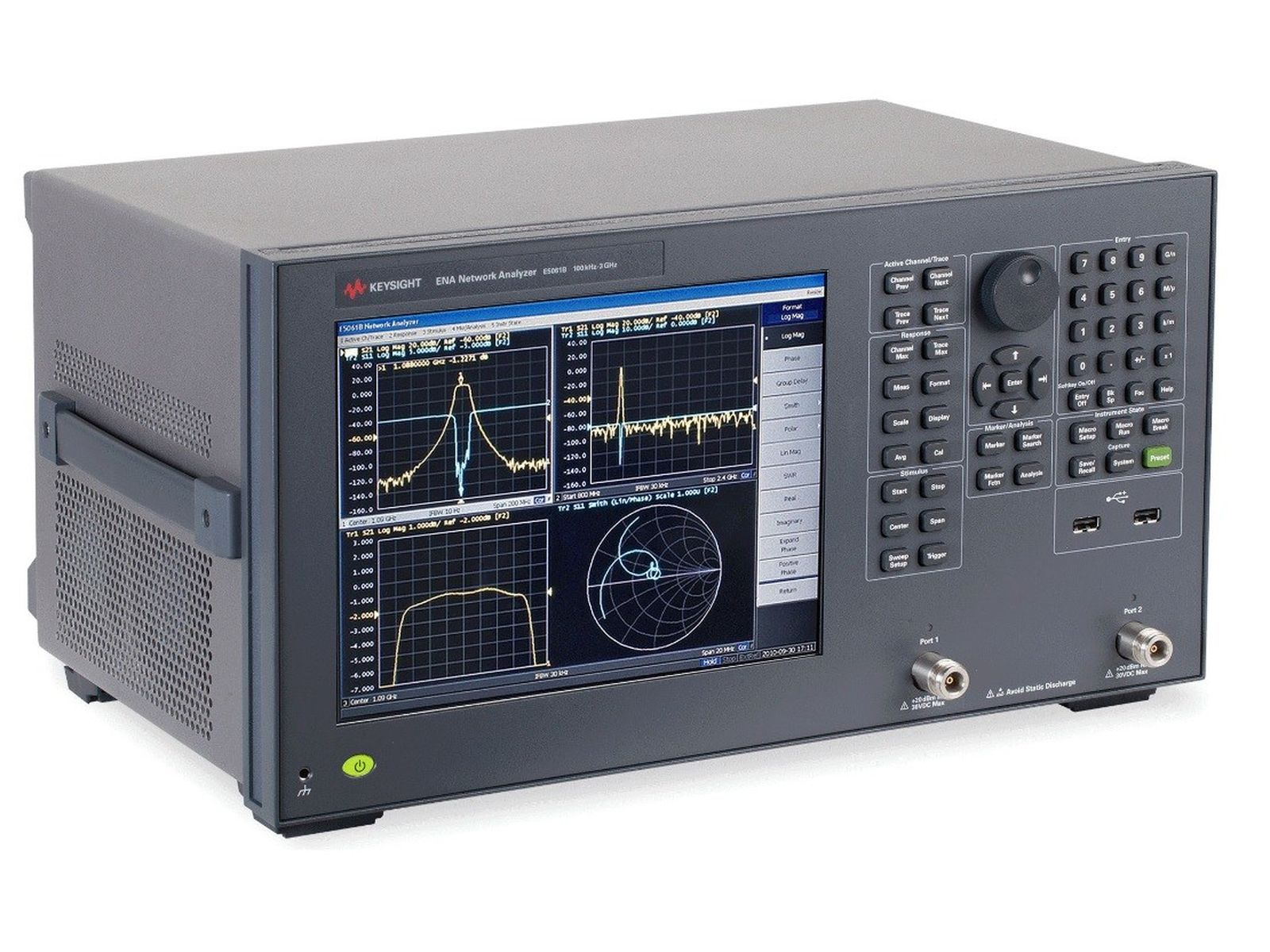

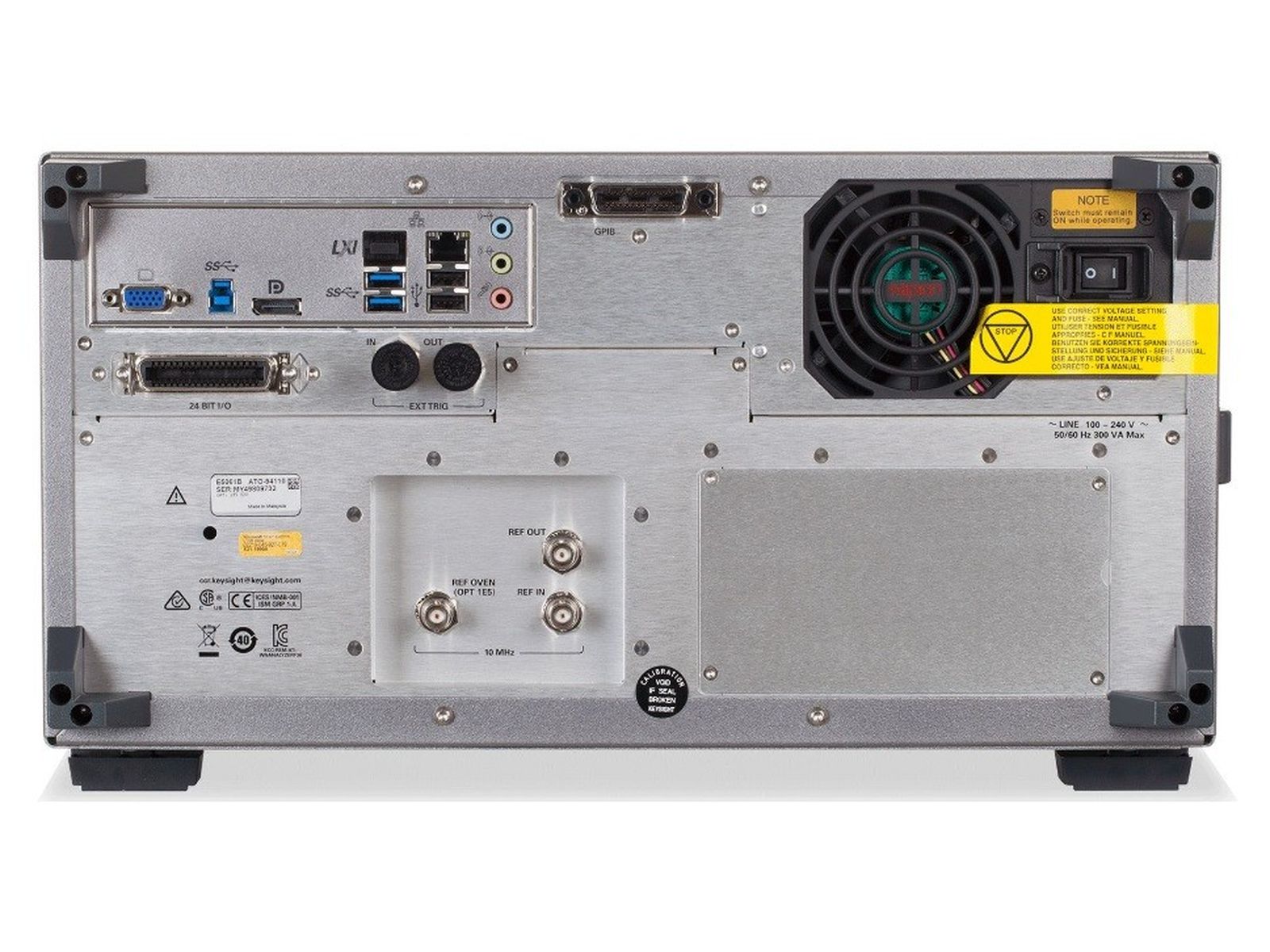

Векторный анализатор цепей Keysight E5061B (демонстрационный)

Анализатор цепей E5061B предоставляет базовые возможности по измерению S-параметров и позволяет измерять резонансную частоту устройств радиочастотной идентификации без их демонтажа.

E5061B является частью отраслевого стандарта анализаторов цепей серии ENA. Прибор E5061B предназначен для измерения широкого диапазона параметров электронных компонентов и цепей от низких до высоких частот. E5061B является идеальным решением для применения в таких отраслях, как беспроводная связь, аэрокосмическая и оборонная промышленность, компьютерная, медицинская, автомобильная, телевидение и многие другие. Теперь E5061B обеспечивает новый стандарт анализа устройств с частотным диапазоном от 5 Гц до 3 ГГц.

Опции анализатора цепей ВЧ-диапазона

Экономичный РЧ-анализатор цепей, обеспечивающий высокую производительность для базовых измерений РЧ-цепей.

Опции анализатора цепей E5061B ВЧ-диапазона унаследованы от анализаторов цепей E5061/62A и предоставляют высокоэффективный анализ цепей при испытаниях ВЧ-компонентов, включая фильтры/антенны базовых станций сотовой связи, МРТ-катушки, устройства систем радиочастотной идентификации и компоненты кабельного телевидения. Большой выбор опций измерительных блоков позволяет пользователю подобрать наилучшую конфигурацию, которая соответствует его требованиям к испытаниям и сэкономить средства. Возможность апгрейда прибора позволяет расширить диапазон частот или заменить измерительный блок передачи/отражения на измерительный блок S-параметров. Широкая полоса ПЧ (до 300 кГц) и высокие аналоговые характеристики позволяют проводить измерения при оценке параметров многих типов ВЧ-компонентов с высокой скоростью. Расширение диапазона частот вниз до 100 кГц позволяет тестировать низкочастотные компоненты, такие как преобразователи LAN и автомобильные антенны.

• Уровень мощности источника: от –45 до 10 дБм (от 300 кГц до 1,5/3 ГГц); от –45 до 5 дБм (от 100 до 300 кГц)
• Динамический диапазон: > 120 дБ (от 1 МГц до 1,5/3 ГГц, полоса ПЧ = 10 Гц)
• Уровень зашумленности графика: 0,005 дБ СКЗ
• Функции свипирования: линейное/логарифмическое свипирование по частоте, сегментированное свипирование, свипирование по мощности

Опции анализатора цепей НЧ/ВЧ-диапазона

Универсальный анализатор цепей с широким набором функций для измерения параметров цепей и импеданса электронных устройств в диапазоне от низкочастотных до РЧ.

Опции НЧ/ВЧ-диапазона E5061B-3L3/3L4/3L5 представляет собой законченное техническое решение для измерения параметров НЧ-цепей, которое использует два типа измерительных портов. Встроенный измерительный блок S-параметров обеспечивает свипирование по частоте от 5 Гц до 500 МГц/1,5 ГГц/3 ГГц и имеет широкий динамический диапазон. Порт для измерения амплитудно-фазовых характеристик обеспечивает прямой доступ к приёмнику для НЧ-измерений от 5 Гц до 30 МГц. Входной импеданс может переключаться между значениями 50 Ом и 1 МОм. Встроенные входы с импедансом 1 МОм позволяют проводить с помощью пробников внутрисхемные измерения схем усилителей и контуров управления преобразователей постоянного тока.

Микропрограммная опция анализа импеданса E5061B-3L5 позволяет использовать анализатор цепей с опциями E5061B-3L3/3L4/3L5 в качестве анализатора импеданса при оценке параметров электронных компонентов. Опция E5061B-005 выполняет базовые функции анализа импеданса, включая компенсацию (исключение цепей) устройства подключения и анализ эквивалентных схем.

Кроме того, можно проводить измерения со смещением по постоянному току, используя встроенный источник напряжения смещения постоянного тока, включённый в состав опций E5061B-3L3/3L4/3L5.

Свипирующий источник напряжения смещения постоянного тока (опции E5061B-3L3/3L4/3L5)

Для измерений на порте S-параметров встроенный источник напряжения смещения постоянного тока может подавать через порт LF OUT только напряжение смещения постоянного тока (до ±40 В), в то время как через порты 1 и 2 - испытательный сигнал переменного тока. Выходной импеданс порта LF OUT равен 50 Ом. Эта функция очень полезна для оценки параметров устройств, настраиваемых напряжением, которые имеют отдельные входы подачи напряжения смещения постоянного тока, например, МЭМС-резонаторы, усилители с изменяемым коэффициентом усиления для ультразвуковых систем, медицинских/аналитических систем, настраиваемых антенн и так далее.
