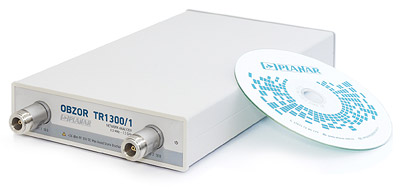

Векторный анализатор цепей Planar Компакт Обзор TR1300/1 представляет собой высокоточный прибор, разработанный для измерения параметров S в диапазоне частот от 300 кГц до 1,3 ГГц. Этот анализатор, несмотря на компактные габариты и лаконичное исполнение, обладает широкими функциональными возможностями, что делает его отличным выбором как для лабораторных исследований, так и для промышленного тестирования.
TR1300/1 оснащён двумя измерительными портами и поддерживает измерение параметров S11 и S21, что позволяет эффективно анализировать как отражения, так и прохождение сигнала через исследуемые устройства. Благодаря высокому динамическому диапазону в 130 дБ обеспечивается высокая точность и чувствительность при измерении даже слабых сигналов, что особенно важно при работе с пассивными элементами или в условиях, требующих минимального уровня шума.
Одним из ключевых преимуществ данного анализатора является его высокая скорость измерения — всего 150 микросекунд на одну частоту, что позволяет оперативно проводить сканирование и получать результаты практически в реальном времени. Встроенный опорный генератор с стабильностью ±5×10⁻⁶ гарантирует надёжность и повторяемость измерений, а USB-интерфейс делает TR1300/1 легко интегрируемым с персональными компьютерами и системами автоматизации.
Максимальная выходная мощность сигнала варьируется от -55 до +3 дБм, что позволяет гибко настраивать уровень возбуждения в зависимости от типа исследуемого устройства. Устройство рассчитано на работу с волновым сопротивлением 50 Ом, что соответствует промышленным стандартам и обеспечивает совместимость с большинством радиочастотных компонентов и кабелей.
Таким образом, Planar TR1300/1 — это современное, компактное и универсальное решение для высокоточных измерений в радиочастотном диапазоне, отличающееся надёжностью, производительностью и удобством эксплуатации.
|
Внесен в ГосРеестр
|
Нет |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
1.3 |
|
Количество портов
|
2 |
|
Динамический диапазон
|
130 дБ |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Максимальная выходная мощность
|
-55 ... 3 дБм |
|
Интерфейс
|
USB |
|
Питание
|
9-15 В |
|
Гарантия, (мес)
|
12 |
- Блок измерительный
- Блок питания 12 В, 1,25 А
- Кабель USB 2.0 AM-BM 1,8м
- Флеш–диск содержащий: программное обеспечение, руководство по эксплуатации
- Формуляр
|
Диапазон рабочих частот |
от 0,3 до 1300 МГц |
|
Динамический диапазон, не менее, дБ |
130 |
|
Выходная мощность, дБм |
-55…+3 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Время измерения на одной частоте, мкс |
150 |
|
Импеданс, Ω |
50 |
|
Число портов, шт |
2 |
|
Измеряемые параметры |
S11, S21 |
|
Питание |
внешний блок питания 12В,1,25 А |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
285х142х40 |
|
Вес, кг |
1,5 |
