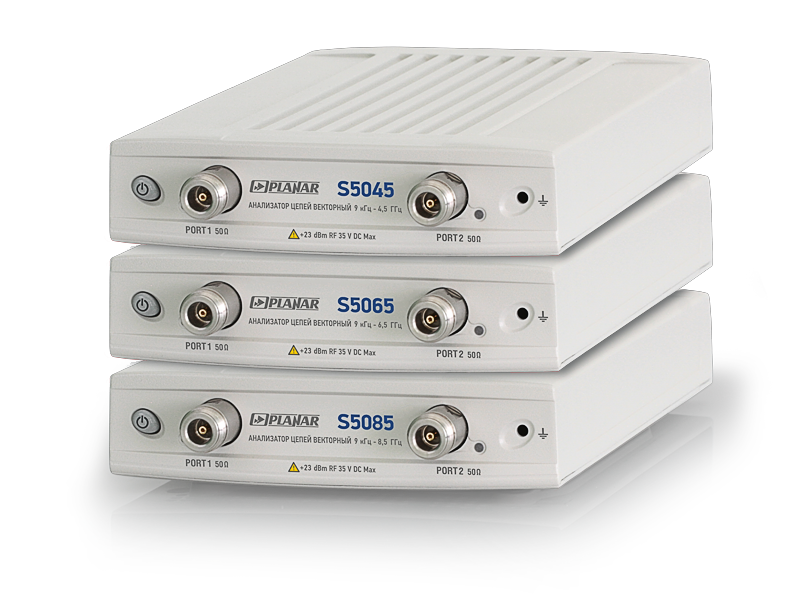

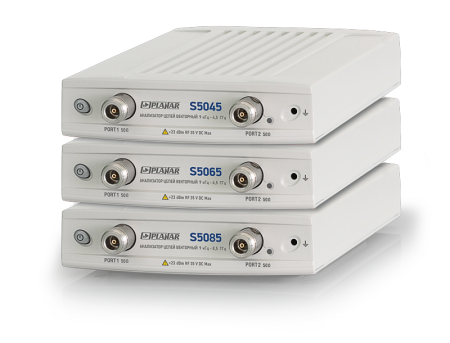

Векторный анализатор цепей Planar Компакт S5045 представляет собой современное высокоточное измерительное устройство, предназначенное для анализа параметров высокочастотных цепей в широком диапазоне частот. Внесённый в Государственный реестр средств измерений под номером 87310-22, этот прибор соответствует строгим метрологическим стандартам и может использоваться как в научно-исследовательских, так и в промышленных условиях. Диапазон рабочих частот прибора охватывает значения от 9 кГц до 4,5 ГГц, что делает его универсальным решением для тестирования радиоэлектронных компонентов различного назначения. Высокая точность настройки обеспечивается минимальным шагом установки частоты, равным всего 1 Гц, что позволяет с высокой детализацией исследовать поведение устройства в заданном диапазоне.
Анализатор оснащён двумя измерительными портами, что даёт возможность проводить полные четырёхэлементные измерения матрицы рассеяния (S11, S21, S12, S22), необходимые для всесторонней оценки характеристик двухпортовых устройств. Динамический диапазон прибора составляет внушительные 135 дБ, что гарантирует высокую чувствительность даже при работе с очень слабыми сигналами. Стабильность частоты опорного генератора находится на уровне ±5×10⁻⁶, обеспечивая стабильность и воспроизводимость результатов измерений в различных условиях эксплуатации. Выходная мощность прибора регулируется в диапазоне от -55 до +5 дБм, что позволяет адаптировать уровень сигнала под конкретные требования тестируемого устройства.
Прибор обладает быстрым временем измерения — всего 70 мкс на одну частотную точку, а также способен производить сканирование с количеством точек от 2 до 200 001, что делает возможным как упрощённый, так и максимально детализированный анализ. Полоса измерительного фильтра варьируется от 1 Гц до 100 кГц с несколькими дискретными шагами (1, 1,5, 2, 3, 5, 7), позволяя гибко настраивать параметры измерения в зависимости от требований точности и скорости. Удобство взаимодействия с пользователем обеспечивает интерфейс USB, который используется для управления прибором и передачи данных. Planar Компакт S5045 сочетает в себе высокую производительность, точность и компактность, что делает его идеальным выбором для лабораторий, занимающихся разработкой и тестированием ВЧ-компонентов.
Внесен в ГосРеестр
|
Да |
Номер записи в ГосРеестре СИ
|
87310-22 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
4.5 |
Количество портов
|
2 |
Динамический диапазон
|
135 дБ |
Опорный генератор
|
±5×10⁻⁶ |
Максимальная выходная мощность
|
-55 ... 5 дБм |
Интерфейс
|
USB |
Питание
|
9-15 В |
Гарантия, (мес)
|
12 |
Диапазон рабочих частот |
9кГц…4,5ГГц |
Динамический диапазон, не менее, дБ |
125 |
Выходная мощность, дБм |
-55…+5 |
Минимальный шаг установки частоты, Гц |
1 |
Время измерения на одной частоте, мкс |
70 |
Импеданс, Ω |
50 |
Число портов, шт |
2 |
Измеряемые параметры |
S11, S21, S12, S22 |
Питание |
от 110 до 240 В |
Диапазон рабочих температур, °С |
от +5 до +40 |
Размеры, мм |
297×160×44 |
Вес, кг |
1,7 |
