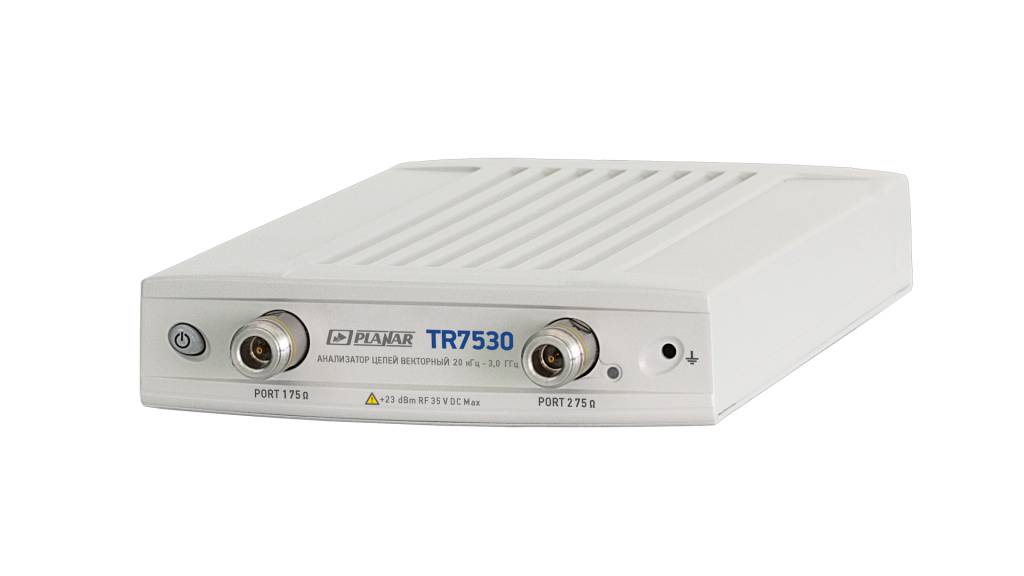

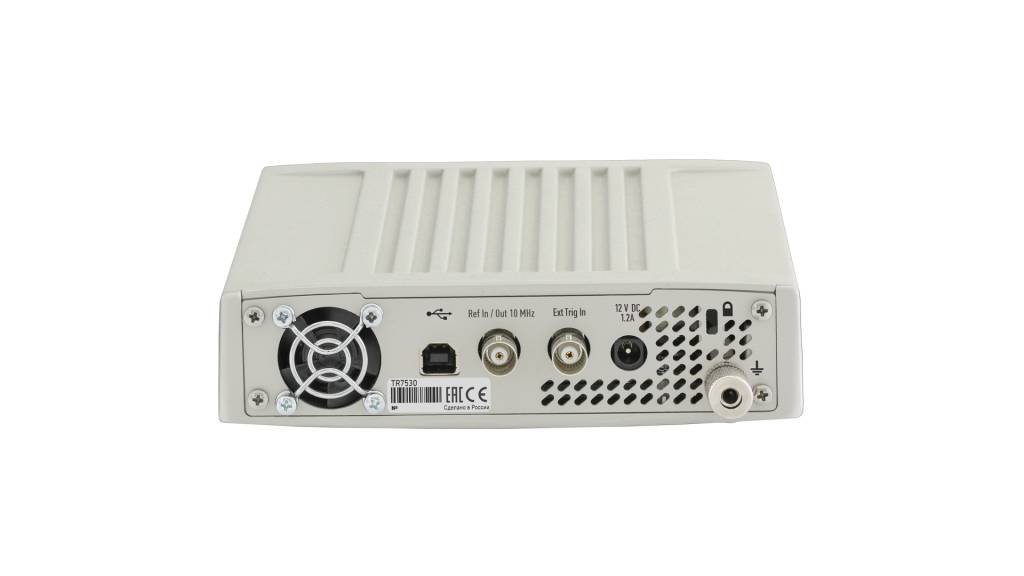

Векторный анализатор цепей Planar Компакт TR7530

Векторный анализатор цепей Planar Компакт TR7530 представляет собой современное решение для точных измерений в радиочастотном и СВЧ-диапазонах. Этот прибор охватывает широкий частотный диапазон от 20 кГц до 3 ГГц, что делает его универсальным инструментом для тестирования, настройки и разработки радиотехнических устройств. Благодаря высокой чувствительности и динамическому диапазону в 123 дБ анализатор обеспечивает точное измерение даже слабых сигналов, что особенно важно при работе с малошумящими компонентами и системами.

Анализатор оснащен двумя измерительными портами с соединителями типа N (75 Ом), что позволяет проводить двунаправленные измерения S-параметров (S11, S21) без необходимости переподключения. Это значительно ускоряет процесс тестирования, особенно в условиях промышленного производства и лабораторных исследований. Высокая стабильность опорного генератора (±5×10⁻⁶) гарантирует минимальную погрешность измерений, что критично для задач калибровки и верификации оборудования.

Одной из ключевых особенностей TR7530 является его быстродействие: время измерения на одной частоте составляет всего 200 мкс. Это позволяет оперативно сканировать широкополосные устройства и системы, что особенно востребовано в автоматизированных измерительных комплексах. Прибор поддерживает регулировку выходной мощности в диапазоне от -50 до +5 дБм, что делает его гибким инструментом для анализа нелинейных свойств четырёхполюсников и других СВЧ-компонентов.

Управление анализатором осуществляется через интерфейс USB, а в комплекте поставляется специализированное ПО для работы под ОС Windows (с возможностью адаптации под Linux по запросу). Это обеспечивает удобную интеграцию в существующие измерительные системы и поддержку удаленного управления, что расширяет область применения прибора в промышленных и научных проектах.

Компактные габариты (297×160×44 мм) и малый вес (1,3 кг) делают TR7530 мобильным решением, которое можно легко использовать как в стационарных лабораториях, так и в полевых условиях. Прибор работает в широком температурном диапазоне (от +5 до +40 °C) и потребляет минимум энергии, что повышает его надежность в длительной эксплуатации.

Таким образом, Planar Компакт TR7530 сочетает в себе высокую точность, скорость измерений и удобство использования, что делает его незаменимым инструментом для инженеров и разработчиков в области радиотехники и телекоммуникаций.
