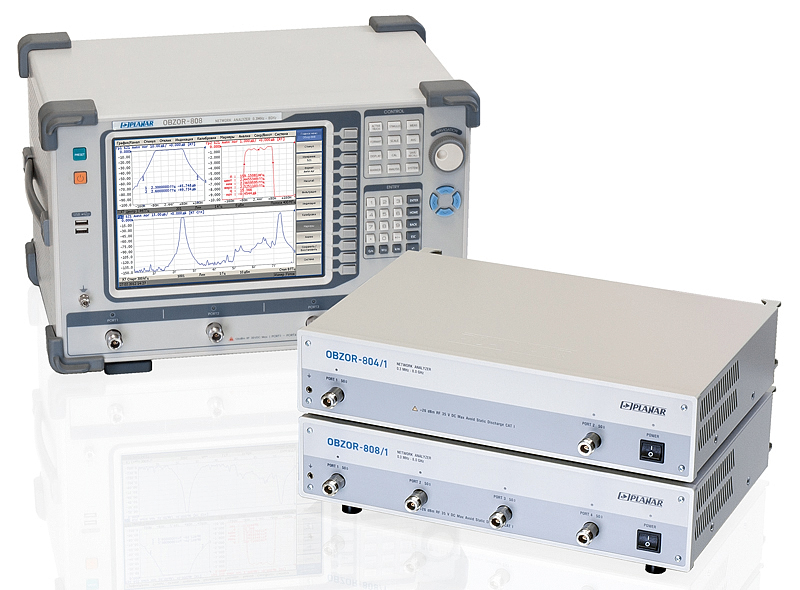

Векторный анализатор цепей (ИККПО) «Обзор–804/1» имеет два измерительных порта, а «Обзор–808» и «Обзор–808/1» четыре измерительных порта и два генератора испытательного сигнала.
Измеритель «Обзор–808» поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификации измерителей «Обзор–804/1» и «Обзор–808/1» предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
|
Внесен в ГосРеестр
|
Да |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
8 |
|
Динамический диапазон
|
140 дБ |
|
Опорный генератор
|
±5×10-6 |
|
Максимальная выходная мощность
|
-60 ... 10 дБм |
|
Интерфейс
|
USB |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
| Количество измерительных портов | 2 |
| Диапазон частот | от 0,3 до 8000 МГц |
| Минимальный шаг установки частоты | 1 Гц |
| Минимальное время измерения на одной частоте | 100 мкс |
| Время переключения порта источника на порт приёмника | 10 мс |
| Количество точек измерения за сканирование | от 1 до 500001 |
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала | ±5х10-6 |
| Уровень гармонических составляющих выходного сигнала мощностью 0 дБ/мВт 1) | минус 25 дБс 2) |
| Уровень негармонических составляющих в выходном сигнале мощностью 0 дБ/мВт | минус 30 дБс |
| Уровень выходного сигнала, в диапазоне частот от 0,3 до 6000 МГц от 6000 до 8000 МГц |
от минус 60 до плюс 10 дБ/мВт от минус 60 до плюс 5 дБ/мВт |
| Пределы допускаемой абсолютной погрешности установки уровня выходной мощности | ±1,5 дБ |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи при значении модуля коэффициента отражения исследуемого устройства не более –32 дБ и значениях модуля коэффициента передачи от плюс 5 до плюс 15 дБ от минус 50 до плюс 5 дБ от минус 70 до минус 50 дБ от минус 90 до минус 70 дБ |
0,2 дБ 0,1 дБ 0,2 дБ 1,0 дБ |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи при значении модуля коэффициента отражения исследуемого устройства не более –32 дБ и значениях модуля коэффициента передачи от плюс 5 до плюс 15 дБ от минус 50 до плюс 5 дБ от минус 70 до минус 50 дБ от минус 90 до минус 70 дБ |
2° 1° 2° 6° |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения при его значениях от минус 15 до 0 дБ от минус 25 до минус 15 дБ от минус 25 до минус 15 дБ |
0,4 дБ 1,0 дБ 3,0 дБ |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения при его значениях от минус 15 до 0 дБ от минус 25 до минус 15 дБ от минус 25 до минус 15 дБ |
3° 6° 20° |
| Уровень собственного шума при полосе измерительного фильтра 10 Гц | минус 125 дБ/мВт |
| СКО трассы приемника сигнала при полосе фильтра 3 кГц | 0,001 дБ |
| Направленность нескорректированная | минус 18 дБ |
| Модуль коэффициента отражения порта в режиме источника сигнала нескорректированный | минус 18 дБ |
| Модуль коэффициента отражения порта в режиме приёмника сигнала нескорректированный | минус 18 дБ |
| Тип соединителя по ГОСТ РВ 51914-2002 | тип N тип III тип 3,5 мм |
| Время прогрева | 40 мин |
| Напряжение питания переменного тока | 220 ± 22 В |
| Потребляемая мощность от сети переменного тока | 40 Вт |
| Габаритные размеры (длина х ширина х высота) | 324х415х96 мм |
| Масса | 7 кг |
| Рабочие условия применения: температура окружающего воздуха относительная влажность воздуха при 25° С атмосферное давление |
23 ± 5 °С 90 % от 84 до 106,7 кПа |
