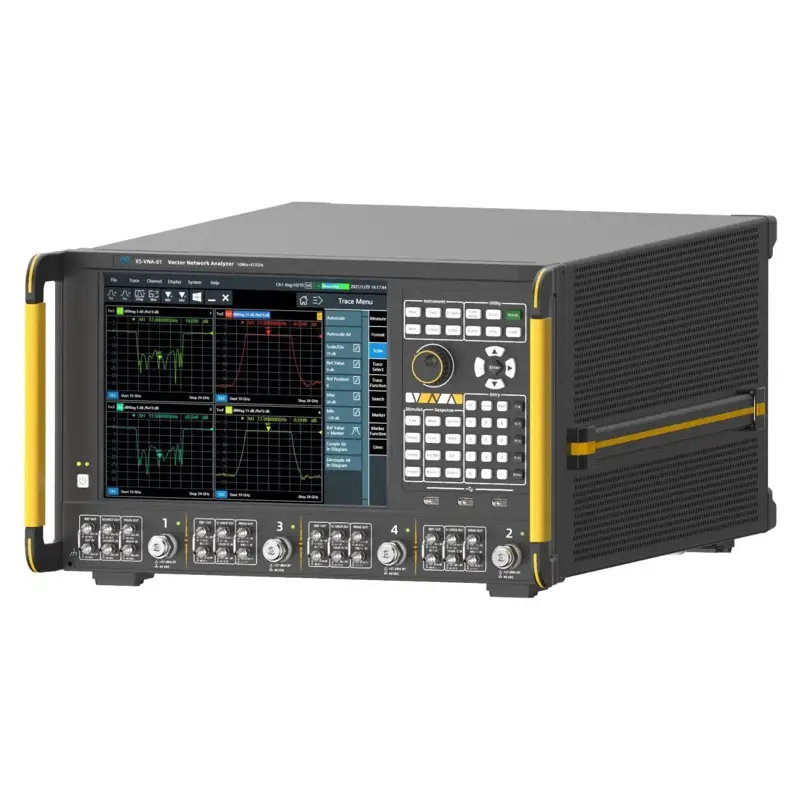

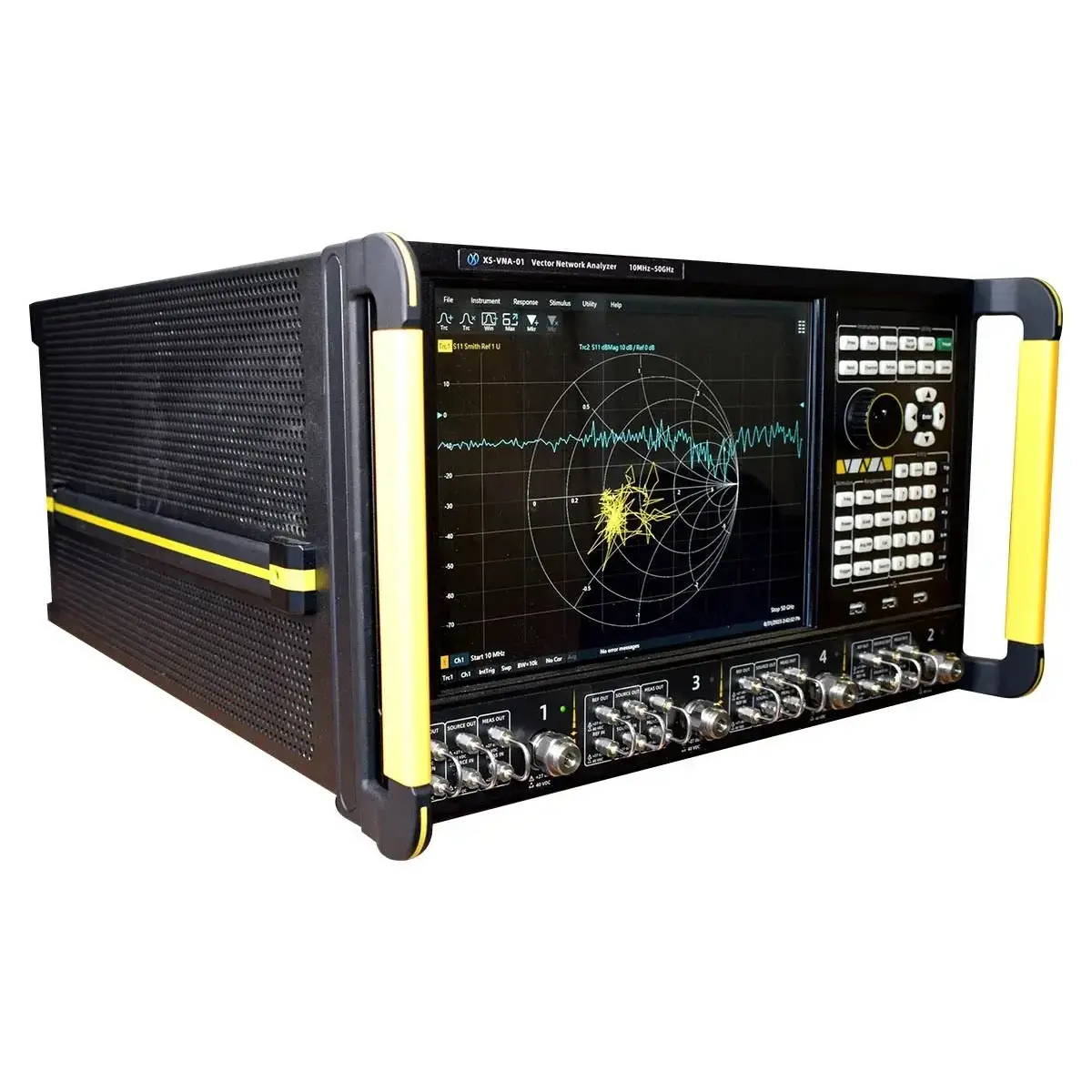

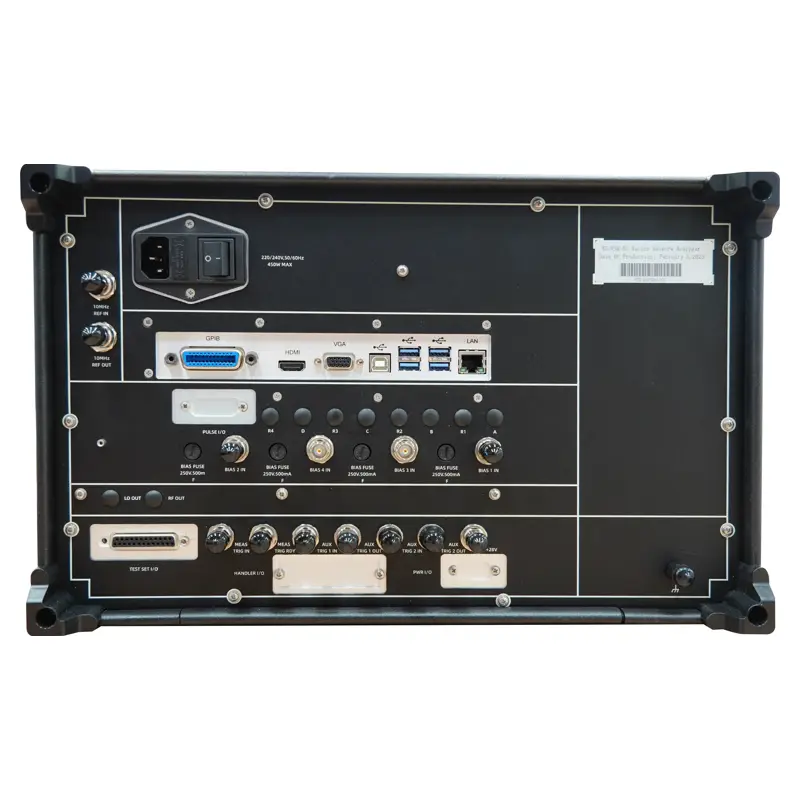

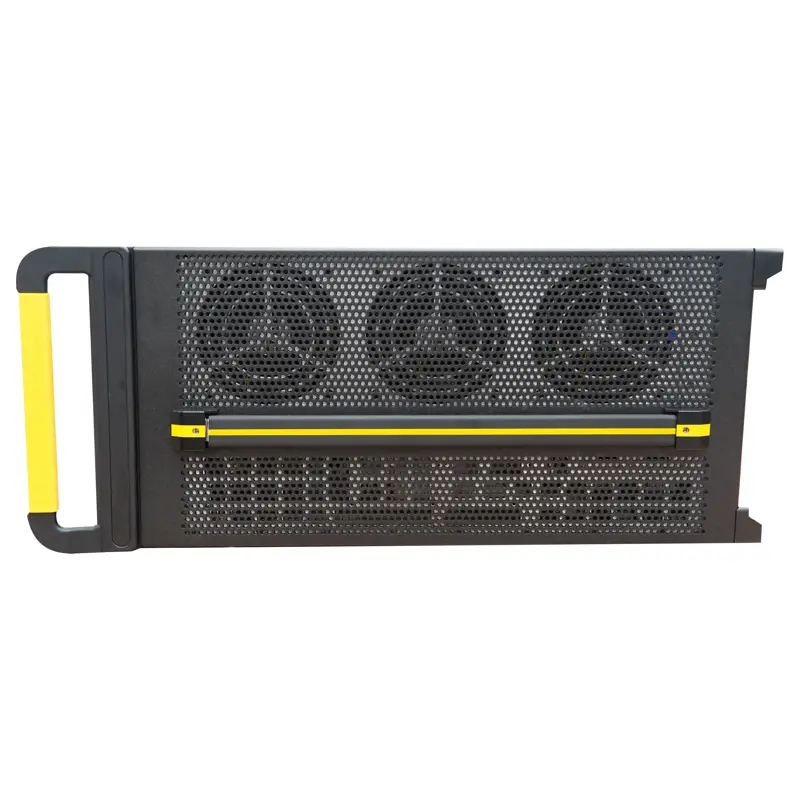

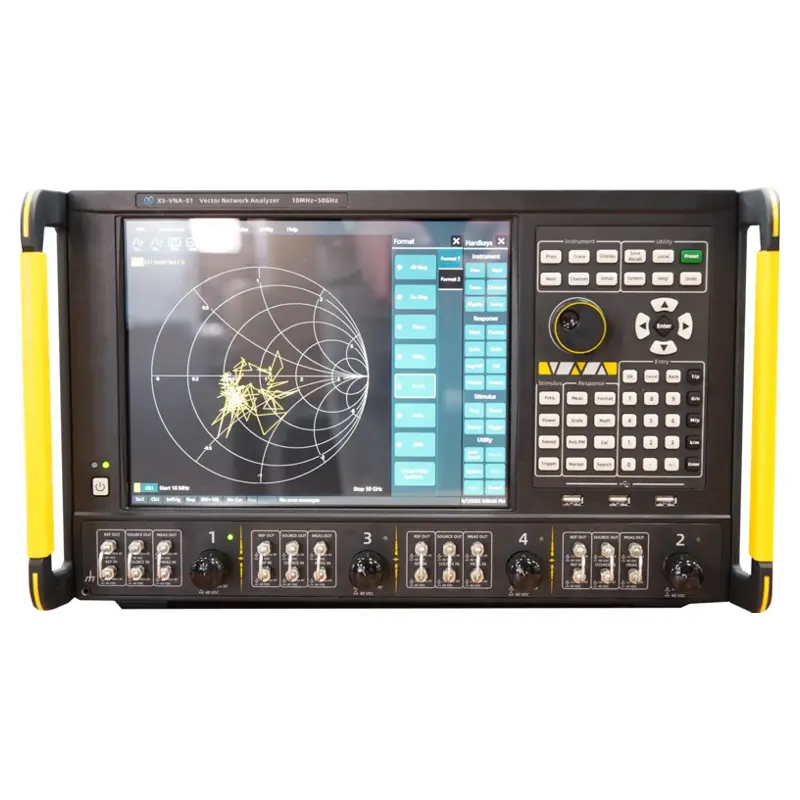

Векторный анализатор цепей XS-VNA-01-F50

ГОСРЕЕСТР

Артикул: m-124324

Характеристики

Внесен в ГосРеестр

—

Да

Номер записи в ГосРеестре СИ

—

89351-23

Цена по запросу

Уточняйте наличие

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Хочу в подарок

Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

Документы

ГОСРЕЕСТР №89351-23 274,8 кб

Оставить отзыв

У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!

Метрологические характеристики
Наименование характеристики			Значение
Диапазон частот		опция F13	10 МГц ... 13,5 ГГц
		опция F26	10 МГц ... 26,5 ГГц
		опция F43	10 МГц ... 43,5 ГГц
		опция F50	10 МГц ... 50 ГГц
Номинальные значения частоты выхода опорного генератора, МГц			10
Пределы допускаемой относительной погрешности установки частоты опорного генератора			±1·10^-6
Диапазон полос пропускания фильтров ПЧ			10
Разрешение установки частоты синтезатора			1 Гц
Максимальный уровень выходной мощности, в зависимости от опции, в диапазонах частот, дБ (1 мВт), не менее	F13	от 10 МГц до 4 ГГц включ.	10
	F13	св. 4 до 13,5 ГГц	8
	F26	от 10 МГц до 26,5 ГГц	10
	F43	от 10 МГц до 26,5 ГГц включ.	10
	F43	св. 26,5 до 43 ГГц	9
	F50	от 10 МГц до 26,5 ГГц включ.	10
		св. 26,5 до 35 ГГц включ.	6
		св. 35 до 43,5 ГГц включ.	2
		св. 43,5 до 50 ГГц	-5
Минимальный уровень выходной мощности, дБ (1 мВт), не более		Штатно	-20
Минимальный уровень выходной мощности, дБ (1 мВт), не более		Опции 201, 251, 401, 451, 202, 252, 402, 452, 203, 253, 403, 453	-80
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ		от 10 МГц до 26,5 ГГц включ.	±2,5
		св. 26,5 до 50 ГГц	±3
Пределы допускаемой абсолютной погрешности измерений уровня мощности минус 10 дБ (1 мВт), дБ		от 10 МГц до 26,5 ГГц включ.	±3
		св. 26,5 до 50 ГГц	±5
Динамический диапазон при полосе пропускания 10 Гц, в зависимости от опции, в диапазоне частот, дБ, не менее	F13	от 10 МГц до 1 ГГц включ.	105
		св. 1 до 4 ГГц включ.	120
		св. 4 до 10 ГГц включ.	127
		св. 10 до 13,5 ГГц	120
	F26	от 10 МГц до 1 ГГц включ.	90
		св. 1 до 4 ГГц включ.	120
		св. 4 до 10 ГГц включ.	127
		св. 10 до 20 ГГц включ.	120
		св. 20 до 24 ГГц включ.	115
		св. 24 до 26,5 ГГц	110
	F43	от 10 МГц до 1 ГГц включ.	80
		св. 1 до 13,5 ГГц включ.	119
		св. 13,5 до 26,5 ГГц включ.	115
		св. 26,5 до 35 ГГц включ.	110
		св. 35 до 40 ГГц включ.	105
		св. 40 до 43,5 ГГц	100
	F50	от 10 МГц до 1 ГГц включ.	80
		св. 1 до 13,5 ГГц включ.	119
		св. 13,5 до 26,5 ГГц включ.	115
		св. 26,5 до 35 ГГц включ.	110
		св. 35 до 43,5 ГГц включ.	100
		св. 43,5 до 50 ГГц	95
Средний уровень собственных шумов приемников сигнала, приведенный к полосе пропускания 1 Гц, в диапазоне частот, дБ (1 мВт), не более		от 10 МГц до 1 ГГц включ.	-74
		св. 1 до 13,5 ГГц включ.	-119
		св. 13,5 до 26,5 ГГц включ.	-115
		св. 26,5 до 30 ГГц включ.	-110
		св. 30 до 43,5 ГГц включ.	-105
		св. 43,5 до 50 ГГц	-90
Амплитудное значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ (1 мВт), коэффициента отражения 0 дБ, в полосе пропускания 1 кГц, в диапазоне частот, дБ/градус, не более		Модуль	Фаза
	от 10 до 100 МГц включ.	0,05	1
	св. 100 МГц до 13,5 ГГц включ.	0,04	0,3
	св. 13,5 до 50 ГГц	0,015	0,1
Эффективные параметры, определяющие погрешности измерений комплексных коэффициентов отражения и передачи, при уровне мощности 0 дБ (1 мВт), полосе пропускания 10 Гц, температуре окружающей среды 25±3 °С, после выполнения однопортовой калибровки (только для коэффициента отражения) или полной двухпортовой калибровки по наборам K01, K02, K03, K04, K05, K06, K07 (в зависимости от диапазона частот анализатора)
Направленность ǀE_Dǀ, в диапазоне частот, отн. ед. (дБ), не более		от 10 МГц до 13,5 ГГц включ.	0,01 (-40)
		св. 13,5 до 18 ГГц включ.	0,013 (-38)
		св. 18 до 26,5 ГГц включ.	0,014 (-37)
		св. 26,5 до 43,5 ГГц включ.	0,018 (-35)
		св. 43,5 до 50 ГГц	0,025 (-32)
Согласование источника ǀE_Sǀ, в диапазоне частот, отн. ед. (дБ), не более		от 10 МГц до 13,5 ГГц включ.	0,03 (-30)
		св. 13,5 до 43,5 ГГц включ.	0,04 (-28)
		св. 43,5 до 50 ГГц	0,06 (-25)
Согласование нагрузки ǀE_Lǀ, в диапазоне частот, отн. ед. (дБ), не более		от 10 МГц до 13,5 ГГц включ.	0,008 (-42)
		св. 13,5 до 43,5 ГГц включ.	0,014 (-37)
		св. 43,5 до 50 ГГц	0,025 (-32)
Трекинг передачи ǀE_Tǀ, в диапазоне частот, отн. ед. (дБ), не более		от 10 МГц до 13,5 ГГц включ.	0,012 (0,1)
		св. 13,5 до 26,5 ГГц включ.	0,018 (0,16)
		св. 26,5 до 50 ГГц	0,023 (0,2)
Трекинг отражения ǀE_Rǀ, в диапазоне частот, отн. ед. (дБ), не более		от 10 МГц до 50 ГГц	0,006 (0,05)
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения двухполюсников ΔS₁₁ и ΔS₂₂, отн. ед.		±(ǀE_Dǀ+ǀE_Rǀ·\|S₁₁\|+ǀE_Sǀ·\|S₁₁\|² ±(ǀE_Dǀ+ǀE_Rǀ·\|S₂₂\|+ǀE_Sǀ·\|S₂₂\|²)
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения четырехполюсников ΔS₁₁ и ΔS₂₂, отн. ед.		±(ǀE_Dǀ+ǀE_Rǀ·\|S₁₁\|+ǀE_Sǀ·\|S₁₁\|²+ǀE_Lǀ·\|S₂₁\|·\|S₁₂\|) ±(ǀE_Dǀ+ǀE_Rǀ·\|S₂₂\|+ǀE_Sǀ·\|S₂₂\|²+ǀE_Lǀ·\|S₂₁\|·\|S₁₂\|)
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения двухполюсников и четырехполюсников, градус		±[0,5+(180/π)·arcsin(ΔS₁₁/\|S₁₁\|)] ±[0,5+(180/π)·arcsin(ΔS₂₂/\|S₂₂\|)]
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, в диапазоне модуля коэффициента передачи от 0 до минус 50 дБ, дБ		±ǀE_Tǀ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, в диапазоне модулей коэффициента передачи от 0 до минус 50 дБ, в диапазоне частот, градус		от 10 МГц до 13,5 ГГц включ.	±2
		св. 13,5 до 26,5 ГГц включ.	±3
		св. 26,5 до 50 ГГц	±4,5
Общие технические характеристики
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц		от 100 до 240 от 50 до 60
Потребляемая мощность, Вт, не более		500
Время прогрева, мин		60
Габаритные размеры без подножек и ручек (ШxВxГ), мм		426 x 266,5 x 560
Масса, кг, не более		39
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, не более		от +20 до +30 80
Условия хранения и транспортирования: - температура окружающей среды, °C - относительная влажность воздуха, %, не более		от -40 до +70 80
Средняя наработка на отказ, лет		10

Xiansheng Technology — производитель измерительного оборудования из Китая, известный инновационными анализаторами спектра и векторными анализаторами цепей. Компания активно инвестирует в исследования для постоянного совершенствования продуктов и улучшения качества сервиса.
