ГОСРЕЕСТР
Характеристики

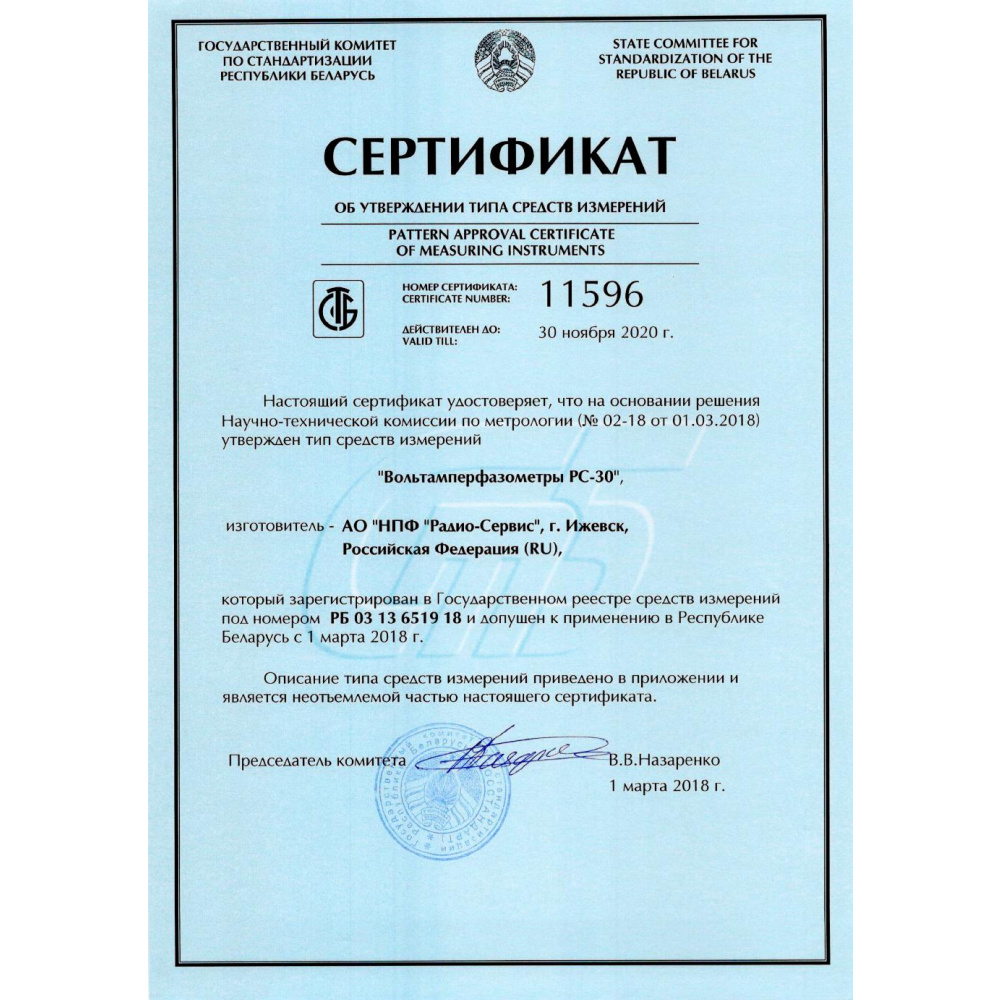

Внесен в ГосРеестр
—
Да
Тип прибора
—
Вольтамперфазометр с клещами
Мин. частота (кГц)
—
45
Макс. частота (ГГц)
—
55
Частотный диапазон
—
от 45 до 55 Гц
74 280 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

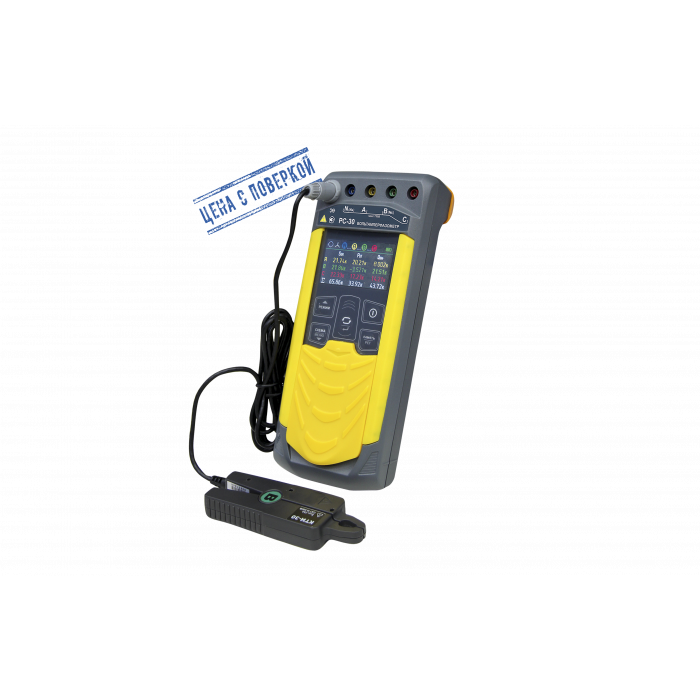

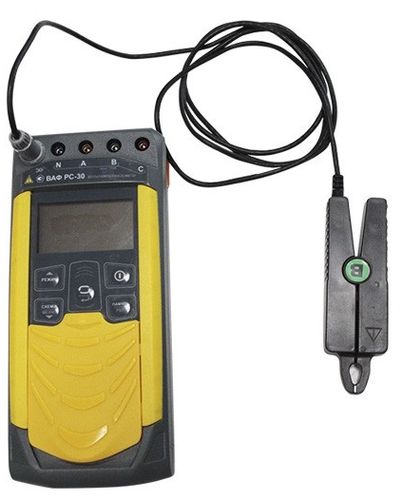

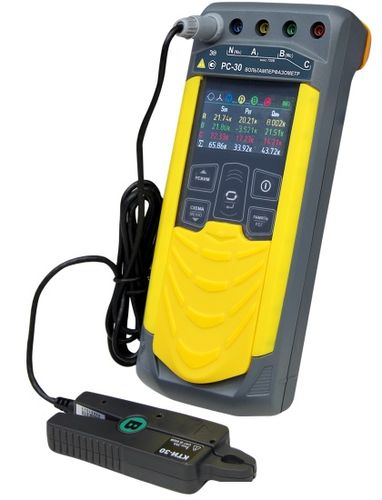

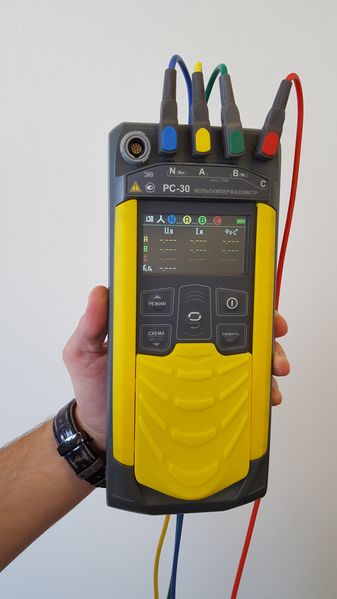

С помощью вольтамперфазометра РС-30 производится:
- снятие векторных диаграмм с релейной защиты и средств автоматики,
- проверка функционирования групп учета измерения параметров сети,
- измерение пусковых токов промышленного оборудования.
Прибор снимает векторные диаграммы, измеряет действующие значения переменного тока и напряжения, частоту и силу Iперем, фазовые углы, (между I, U, а также I и U), напряжение постоянного тока. Есть возможность отображения до 20-й гармоники для оценки качества питания оборудования.
Прибор может использоваться для проведения измерений при использовании 3 вариантов схем включения РЗиА. Поддерживается 2-фазная изолированная схема, «Треугольник» и «Звезда», что обеспечивает его универсальность и возможность использования в различных областях: энергонадзор, обслуживание промышленных электроустановок, ЖКХ, связь и т.д.
Отличительные особенности:
- Поддержка широкого диапазона рабочих токов. Прибор может использоваться с тремя типами клещей: до 30А, 500А или до 3 кА. Определение типа подключенных клещей и включение нужного диапазона автоматическое.
- Возможность работы в режиме регистратора (до 10000 результатов измерений). Время регистрации — любое, за счет возможности подключения блока питания. Результаты записываются в память и могут выгружаться на ПК с помощью Bluetooth.
- Удобная сумка с ремнем на шею в комплекте с откидным отсеком для вольтамперфазометра. Также его можно закрепить на металлической поверхности при помощи магнитного держателя.
- Встроенная защита от неправильного подключения клещей.

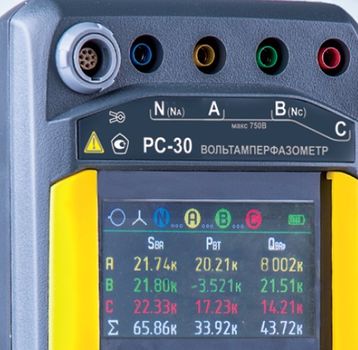

- Отображение результатов измерения в виде векторной диаграммы или в табличной форме.
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная);
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
Документы
9dut0ixgik6n8rmxkcn1dwemelmz9f22
357,7 кб
a3c960eatt5tciptfhsuqu5dq0kglsjs
429,4 кб
w3xpwvmcf358sel518467c4y3390tld3
274,6 кб
67sepew40ndqrp86fy24raggtus4ont7
326,7 кб

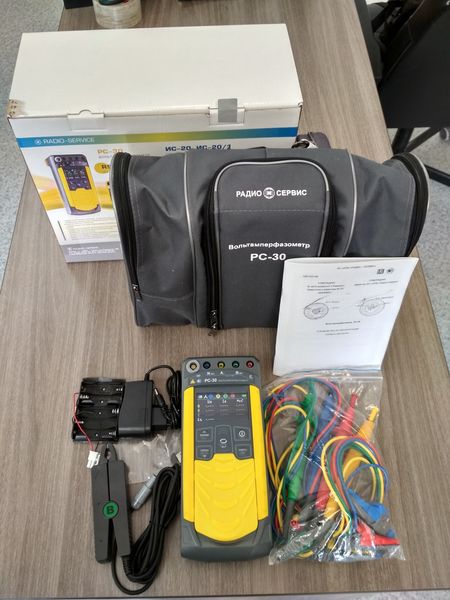

№ | Наименование | Количество |
---|---|---|
1 | Вольтамперфазометр РС-30 | 1 - шт. |
2 | Руководство по эксплуатации | 1 - шт. |
3 | Блок питания БПН-А 12-0,5 | 1 - шт. |
4 | Кабели измерительные, длиной 1,5м, цветные | 4 - шт. |
5 | Зажим типа «крокодил» | 4 - шт. |
6 | Bluetooth-USB адаптер | 1 - шт. |
7 | Сумка для переноски | 1 - шт. |
8 | Батарейный отсек | 1 - шт. |
9 | Клещи (в зависимости от исполнения) | 1 - шт. |
Параметры | Значене |
---|---|
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В | 10,00 … 700,0 |
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В | 10,00 … 700,0 |

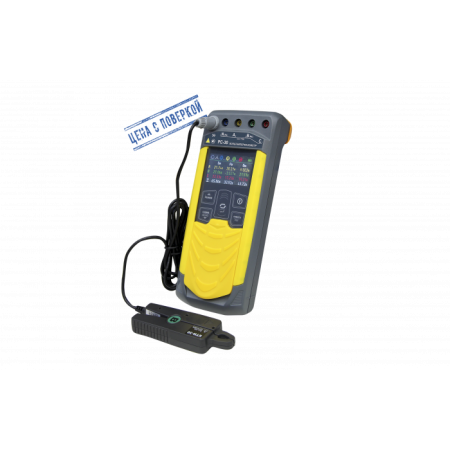

Измерение силы переменного тока Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИ-30 | 0,0030 … 40,00 |
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиком токоизмерительным КТИ-30 |
0,001 … 21,00 кВт (квар, кВ∙А) |
Измерение частоты переменного тока Диапазон измерения частоты, Гц | от 45,00 до 55,00 |
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от – 179,9 до 180,0 |
Вычисление коэффициента мощности, Кр Диапазон вычисления, Кр | -1,00 … 1,00 |
Размер прибора | 60х105х245 мм |
Масса нетто (масса прибора) | 800 гр. |
