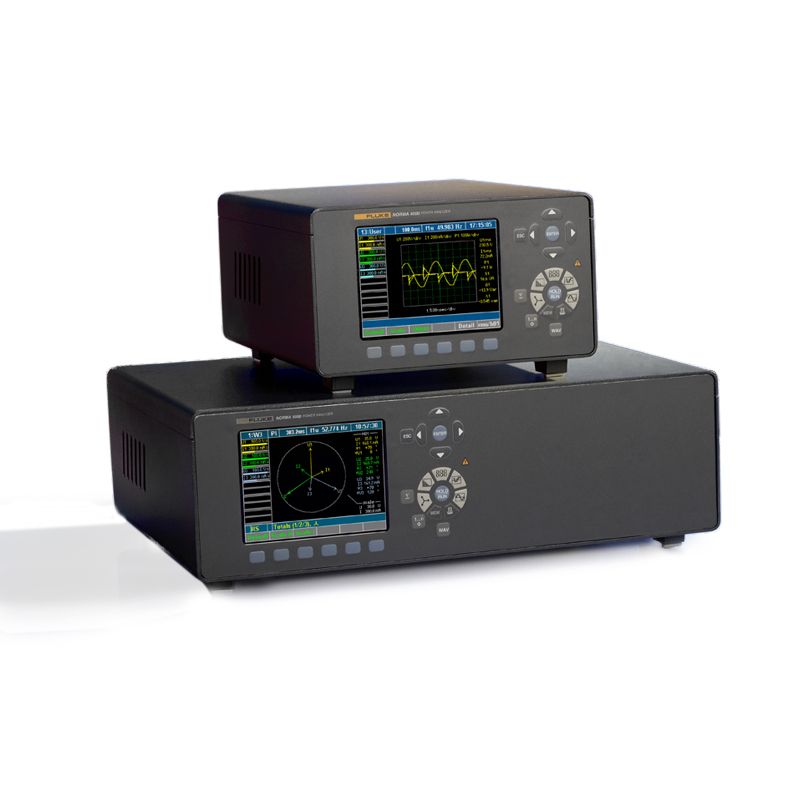

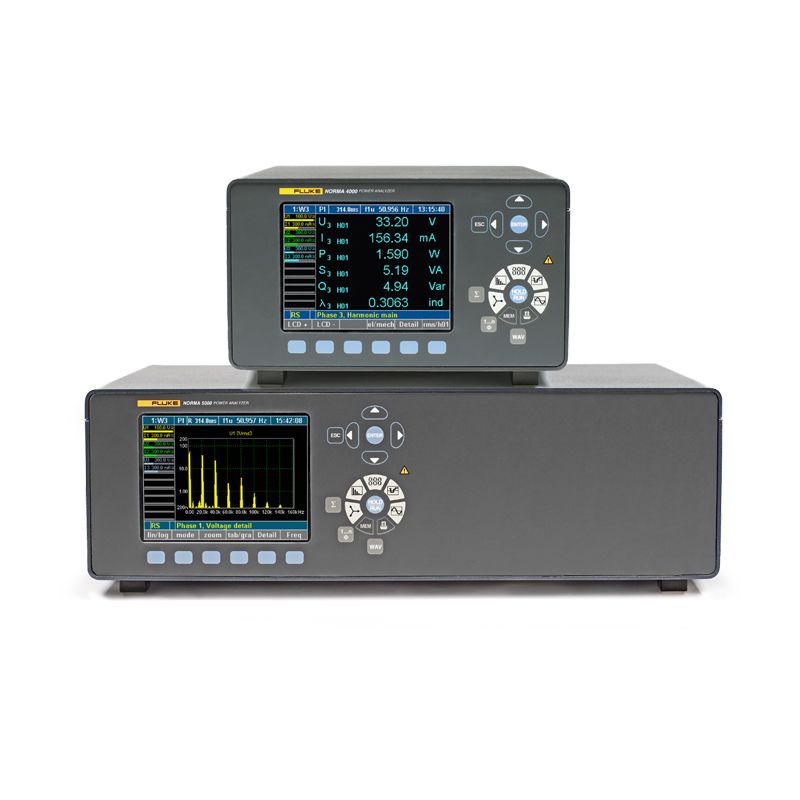

Высокоточные анализаторы электроснабжения Fluke Norma 4000 и 5000 представляют собой вершину инженерной мысли в области измерительного оборудования, предназначенного для детального анализа электрических систем. Эти устройства сочетают в себе передовые технологии и инновационный подход к измерениям, что делает их незаменимыми инструментами для специалистов, стремящихся к максимальной точности и надежности.
Серия Fluke Norma объединяет в себе функциональность и простоту использования, обеспечивая высокую точность измерений параметров электроэнергии, таких как напряжение, ток, мощность, коэффициент мощности и энергия. Это позволяет проводить комплексный анализ эффективности электроэнергетических систем, выявлять потери и оптимизировать процессы потребления энергии.
Анализаторы Fluke Norma оснащены высокопроизводительными процессорами, которые обрабатывают данные с невероятной скоростью, предоставляя мгновенные результаты измерений. Это особенно ценно в условиях, где требуется оперативное реагирование на изменения в электросети и быстрое принятие решений.
Ключевым преимуществом анализаторов является их способность к проведению долгосрочных измерений с высокой степенью точности. Это дает возможность не только фиксировать моментальные показатели, но и анализировать тенденции и динамику изменений параметров электроснабжения в течение длительного времени.
Fluke Norma 4000 и 5000 также выделяются своей универсальностью, поскольку они подходят для использования в самых разнообразных отраслях, от промышленного производства до исследовательских лабораторий. Их прочный корпус и надежная конструкция гарантируют долговечность и стабильность работы в различных эксплуатационных условиях.
Анализаторы Fluke Norma 4000 и 5000 являются выдающимися представителями класса профессионального измерительного оборудования. Они обеспечивают высокую точность и надежность измерений, что способствует повышению эффективности и безопасности электроэнергетических систем, а также поддерживает стремление к совершенству в области электротехнических измерений.
- Анализатор электроснабжения Fluke Norma 4000/5000
- Комплект фазовых модулей
- Инструкция
| Fluke Norma 4000 | Fluke Norma 5000 | |
| Количество фаз | от 1 до 3 | 3, 4, 6 |
| Вес | Прибл. 5 кг | Прибл. 7 кг |
| Размер | 150 мм x 237 мм x 315 мм | 150 мм x 447 мм x 315 мм |
| Встроенный принтер | Нет | Да (опционально) |
| Дисплей |
Цветной, 144 мм - 320 x 240 пикселей Яркость подсветки и контрастность настраиваются пользователем. |
|
| Диапазон | От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля | |
| Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля | |
| Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля | |
| Диапазон входного напряжения | От 0,3 В до 1000 В | |
| Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля | |
| Память для хранения конфигураций | 4 МБ | |
| Память для настроек | 0,5 МБ | |
| Быстрое преобразование Фурье (FFT) | До 40-й гармоники | |
| RS232/USB-интерфейс | Стандартно | |
| Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | Опционально | |
| Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | Опционально | |

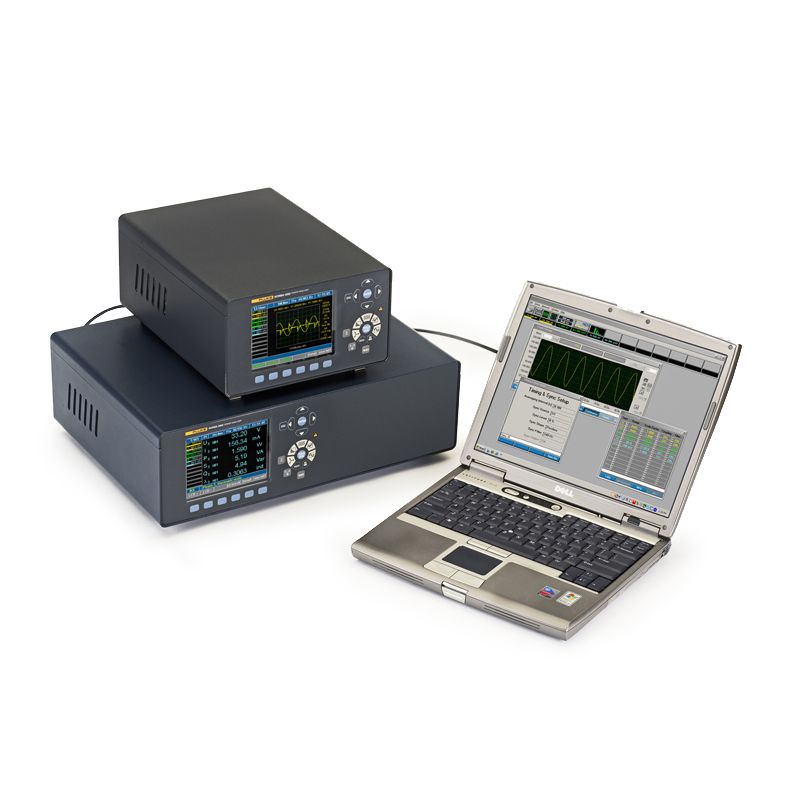

| Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов). | Опционально | |
| Быстрое преобразование Фурье (FFT) |
Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: от 1-ой до 40-ой гармоники, максимум до половины частоты дискретизации |
|
| Цифровой осциллограф (DSO) | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений | |
| Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления | |
| Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала | |
| Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов | |
| Оперативная память для данных |
Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений |
|
| Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате | |
| Условия окружающей среды | ||
| Диапазон рабочих температур | От 5 °C до 35 °C | |
| Диапазон температур хранения | От -20 °C до 50 °C | |
| Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC) | |
| Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации | |
| Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы | |
| Измерительные входы | Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта | |
| Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа | |
| Разъемы | Задняя панель 3-фазного анализатора | |
| Измеряемые величины | ||
|
Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины |
||
| Частота и синхронизация | ||
| Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации | |
| Точность | ±0,01 % измеряемой величины (показания) | |
|
- Каналы, которые можно выбирать: все U/I или внешний вход - Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки - Значение частоты постоянно отображается в верхней части экрана - Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода - Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В - Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации) |
||
| Память для конфигураций | ||
| В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора | ||
| Интерфейс | ||
| Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь | ||
| Возможные варианты |
IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
|
| Стандарты и безопасность | ||
| Электрическая безопасность |
EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
|
| Максимальные значения на входе |
Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
|
| Испытательные напряжения |
Вход сетевого питания корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания Измерительный вход: 5,4 КВ переменного тока Измерительные входы Корпус: 303 КВ переменного тока Измерительный вход: 5,4 КВ |
|
| Электромагнитная восприимчивость |
Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |
|
