Анализатор сигналов последовательной передачи данных Teledyne LeCroy SDA6020 (WaveMaster 8620A) с опциями

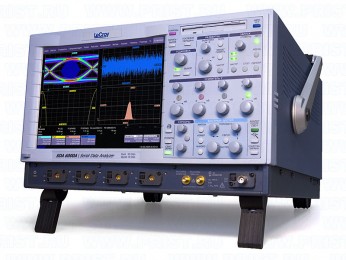

Анализатор сигналов последовательной передачи данных Teledyne LeCroy SDA6020 (WaveMaster 8620A) — это высокопроизводительный осциллограф, созданный для детального анализа и диагностики цифровых сигналов с полосой пропускания до 6 ГГц. Это устройство обеспечивает точную регистрацию и исследование быстропеременных процессов благодаря высокоскоростной системе сбора данных, достигающей частоты дискретизации 20 ГГц на канал. Четыре независимых канала позволяют синхронно анализировать сложные многосигнальные системы, что делает данный прибор незаменимым инструментом для разработчиков высокочастотной электроники, телекоммуникационного оборудования и систем передачи данных.

Одним из ключевых преимуществ является время нарастания импульсов в 75 пикосекунд, что дает возможность исследовать самые быстрые переходные процессы без искажений. Вертикальное разрешение аналого-цифрового преобразователя составляет 8 бит, но при включении режима расширенного разрешения можно добиться показателя в 11 бит, что значительно повышает точность измерений, позволяя различать даже малые отклонения в форме сигнала.

Объем встроенной памяти в стандартной конфигурации составляет 10 мегасэмплов на канал, что обеспечивает продолжительную регистрацию сигналов без потери данных. Для тех, кому требуется еще больший объем памяти, предусмотрена возможность увеличения ее до 48 миллионов точек, что особенно важно при анализе длинных цифровых последовательностей или захвате редких аномалий в сигналах.

Управление устройством осуществляется через цветной 10,4-дюймовый сенсорный дисплей с разрешением 800×600 пикселей, что обеспечивает удобное взаимодействие с осциллографом и интуитивно понятную навигацию по меню. Гибкость интеграции в различные системы обеспечивается наличием широкого набора интерфейсов, включая Ethernet 10/100 Base-T, четыре порта USB 2.0, RS-232, Centronics и дополнительный интерфейс GPIB (опционально), а также возможность вывода изображения через SVGA. Встроенная память позволяет сохранять до четырех осциллограмм, что ускоряет работу при анализе различных сигналов.

Teledyne LeCroy SDA6020 идеально подходит для работы с высокоскоростными последовательными шинами, включая PCI Express, USB, SATA и другие интерфейсы передачи данных, где важны высокие требования к точности временных измерений и анализу джиттера. Инженеры и исследователи, работающие с этим прибором, получают мощный инструмент для детального исследования цифровых сигналов, поиска дефектов в их форме, а также тестирования и верификации новых схем и протоколов передачи данных.
