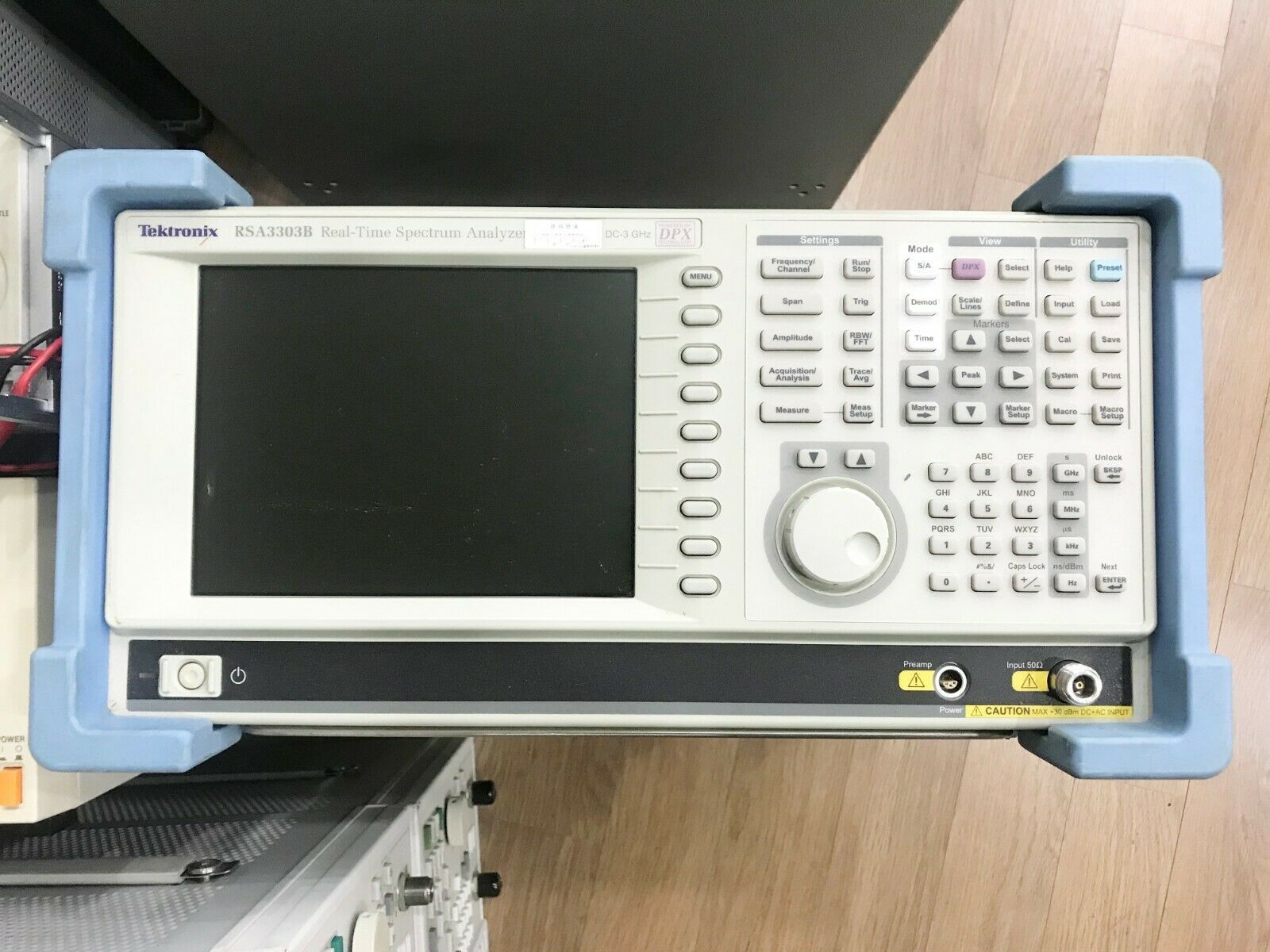

Анализатор спектра реального времени Tektronix RSA3303B – это высокоточный инструмент для детального исследования радиочастотных сигналов, разработанный с учетом требований современной беспроводной связи, радиолокации и тестирования электронных систем. Благодаря поддержке частотного диапазона до 3 ГГц он охватывает широкий спектр применений, включая анализ мобильных сетей, систем навигации и промышленных радиоканалов. Устройство способно захватывать сигналы с максимальной полосой 15 МГц, что делает его эффективным инструментом для диагностики динамически изменяющихся спектров.
Высокая скорость обработки данных, достигающая 48 000 спектров в секунду, позволяет детально анализировать сложные сигналы и фиксировать кратковременные аномалии, что особенно важно для поиска и устранения помех. Минимальная длительность сигнала, который прибор способен распознать, составляет всего 41 мкс, что делает его незаменимым для работы с импульсными и широкополосными сигналами. Встроенная память объемом 64 МБ (с возможностью расширения до 256 МБ) позволяет сохранять значительные объемы данных для дальнейшего анализа.
Анализатор оснащен 8,4-дюймовым дисплеем, обеспечивающим четкое отображение спектральных характеристик и удобство взаимодействия с интерфейсом. Подключение к другим устройствам возможно через USB, LAN, GPIB и VGA, что делает прибор гибким в интеграции с различными измерительными и вычислительными системами. Низкий уровень гармонических искажений (-56 дБн/Гц) и фазовый шум -107 дБн/Гц гарантируют высокую точность измерений, а максимальный измеряемый уровень сигнала +30 дБм позволяет работать даже с мощными передатчиками.
Tektronix RSA3303B представляет собой мощный инструмент для профессионалов, которым требуется высокоскоростной анализ спектра в реальном времени. Его производительность, надежность и широкий набор функций делают его идеальным выбором для инженеров, работающих в сфере телекоммуникаций, радиочастотного мониторинга и разработки современных систем связи.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
43535-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3 |
|
Гармонические искажения
|
-56 дБн/Гц |
|
Фазовый шум
|
-107 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
800 х 600 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
| Диапазон частот | от 0 Гц до 3 ГГц | |
| Макс. полоса захвата | 15 МГц | |
| Система запуска (стандартная конфигурация) | По уровню, автозапуск, внешний | |
| Система запуска (опционально) | Частотная маска, полоса 15 МГц | |
|
Скорость обновления, макс. полоса обзора и мин. длительность сигнала в режиме DPX |
>48 000 спектров/с, 15 МГц 41 мкс |
|
| Память | 64МБ ( 256 МБ опция) | |
| Свободный от паразитных составляющих динамический диапазон в макс. полосе захвата | –70 dBc / 15 МГц | |
| Средний уровень собственных шумов, 1 ГГц | –150 дБм/Гц | |
|
Фазовый шум SSB при указанной отстройке на частоте 1 ГГц (типовой) |
10 кГц | –108 dBc/Гц |
| 1 МГц | –133 dBc/Гц | |
| 10 МГц | –136 dBc/Гц | |
| Размер экрана, интерфейс пользователя |
Экран 8,4 дюйма, клавиатура, мышь, органы управления на передней панели |
|
| Интерфейсы | GPIB, LAN, USB(2) | |
| Накопители | Внутренний HDD и FDD | |
| Дополнительные входы IQ | Дифференциальные входы, полоса 20 МГц | |
| Выходы ПЧ | Отсутствует | |
| Полоса дополнительного цифрового выхода I и Q | Отсутствует | |
