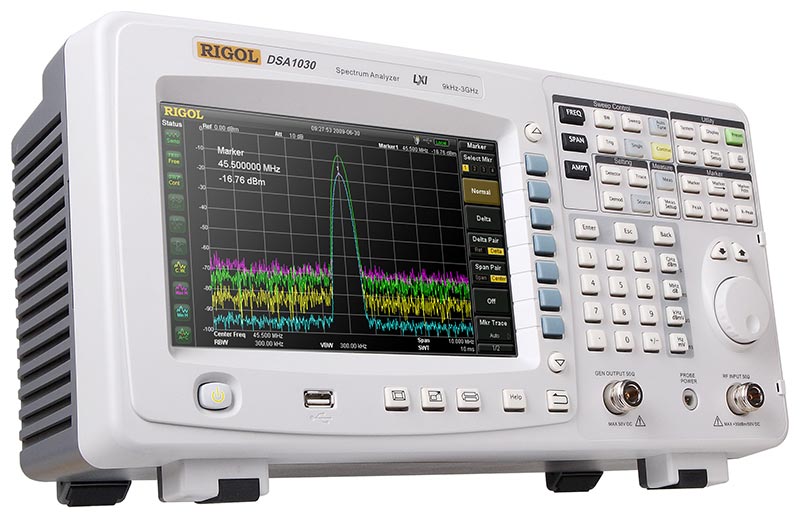

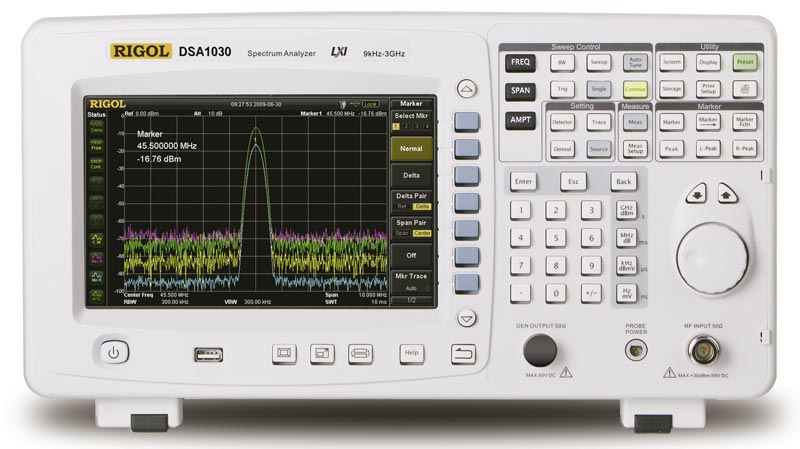

Анализатор спектра Rigol DSA1030 обеспечивает измерения целого ряда параметров каналов систем связи, позволяя точно оценивать характеристики традиционной беспроводной телефонии и других систем связи с разделением каналов, а также их компонентов.
Представляет собой легкий и компактный измерительный прибор с первоклассными для портативных приборов возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и выполнение наиболее высоких требований ВЧ применений.
Стабильность, точность и доступная цена - главная цель при разработке серии DSA1000. В основе ее легло создание ядра для цифровой реализации всех ПЧ. Прибор DSA1030 с минимальной разрешающей способностью 100 Гц по полосе пропускания, фазовым шумом -80 дБн/Гц (типовое) при отстройке от несущей 10 кГц, отображаемым средним уровнем шумов до -138 дБм и полной погрешностью по амплитуде меньше 1.5 дБ, позволяет легче, чем когда-либо выполнять высокоточные измерения для любых применений.
Особенности:
-
8,5-дюймовый широкоформатный ЖК дисплей с разрешением 800×480 и высококачественными спектральными линиями для большого набора данных;
Удобный интуитивный графический интерфейс с различными опциями: LAN/USB хост, USB, VGA или GPIB;
Компактный и прочный дизайн - анализатор идеален для портативного использования вне помещения;
Различные функции измерений:
— Мощность временного интервала;
— Мощность канала;
— Мощность по соседнему каналу;
— Ширина занимаемой полосы пропускания;
— Отношение несущей частоты к шуму;
— Искажение гармоники;
— Интермодуляционное искажение;
— Подсчёт частот;
— Количество измерительных точек (N), дБ;
— Маркер шумов и т.д.
Автоматические функции и настройки;
Цифровая технология ПЧ. Преимущества:
— Возможность измерять слабые сигналы, различать и измерять сигналы с разницей частоты в 10 Гц. Фильтр ПЧ позволяет настроить полосу пропускания и значительно уменьшает показатели среднего уровня шумов;
— Высокая точность показаний амплитуды. Эта технология позволяет практически полностью устранить ошибки, вызванные переключением фильтра, погрешностью контрольного уровня и искажением шкалы, а также возникшие при переключении между линейной и логарифмической амплитудами;
— Высокая надёжность. Технология ПЧ значительно упрощает аппаратную часть прибора, уменьшает неустойчивость системы, вызванную изнашиванием канала, и снижает термочувствительность, которая может привести к отказу элементов прибора;
— Высокая скорость измерений. Улучшенная точность полосы пропускания и селективная способность фильтра. Минимизированное время сканирования.
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Анализатор спектра |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
3 |
Товар снят с производства
|
Да |
Гармонические искажения
|
-60 дБн |
Фазовый шум
|
-80 dBc |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±3×10-6 |
Диагональ дисплея, дюйм
|
8,5" |
Интерфейс
|
LAN, USB, GPIB |
Питание
|
100-240 В |
Разрешение экрана
|
800 х 480 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
36 |
Стандартная комплектация:
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация:
- адаптер USB-GPIB
- трекинг-генератор DSA1030-TG (устанавливается на заводе)
- предусилитель DSA1030-PA
- комплект аксессуаров DSA Utility Kit
- опция расширенных измерений DSA1000-AMK
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
Частота | Частотный диапазон | 9 кГц…3 ГГц |
Разрешение | 1 Гц | |
Температурная стабильность источника опорной частоты | ± 3х10-6 | |
Изменение погрешности источника опорной частоты | ± 3х10-6/год | |
Погрешность измерения частоты |
Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
Полоса обзора | Нулевая, 100 Гц…3 ГГц | |
Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) | |
Плотность фазовых шумов (центр. частота =500 МГц, RBW≤1кГц) | <-80 дБн/Гц @ 10 кГц | |
Полоса пропускания |
Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 | |
Погрешность установки полосы пропускания ПЧ | <5% | |
Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
Амплитуда | Диапазон измерения уровня |
Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц) |
Максимальный уровень на входе (аттенюатор ≥20 дБ) |
50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень |
|
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц |
без предусилителя: 100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2.5 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм 2.5 ГГц…3 ГГц: <-105 дБм с предусилителем (опция DSA-1030-PA): 100 кГц…1 МГц: <-93 дБм 1 МГц…10 МГц: <-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм 10 МГц… 2.5 ГГц: <-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм 2.5 ГГц…3 ГГц: <-123 дБм |
|
Логарифмическая шкала | 1 дБ…200 дБ | |
Линейная шкала | 0 до опорного уровня | |
Количество точек | 601 (нормальный), 751 (полный экран) | |
Количество графиков | 3 + основной | |
Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый | |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
АЧХ |
без предусилителя: < 1,0 дБ : 100 кГц….3 ГГц с предусилителем: < 1,4 дБ : 1 МГц…3 ГГц |
|
Аттенюатор |
Предел ослабления: 0…50 дБ, с шагом 1 дБ |
|
Погрешность переключения (центральная частота=50 МГц): < 0.8 дБ |
||
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ |
||
Установка опорного уровня |
Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
|
Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр | ||
Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.5 дБ |
||
Гармонические искажения 2-го порядка | SHI : +35 дБм | |
Интермодуляционные искажения 3-го порядка | TOI: +7 дБм (центральная частота>30 МГц) | |
Комбинационные искажения | <-60 дБн | |
Собственные комбинационные помехи | <-85 дБм, типично | |
Развертка | Диапазон |
10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
Вход | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |

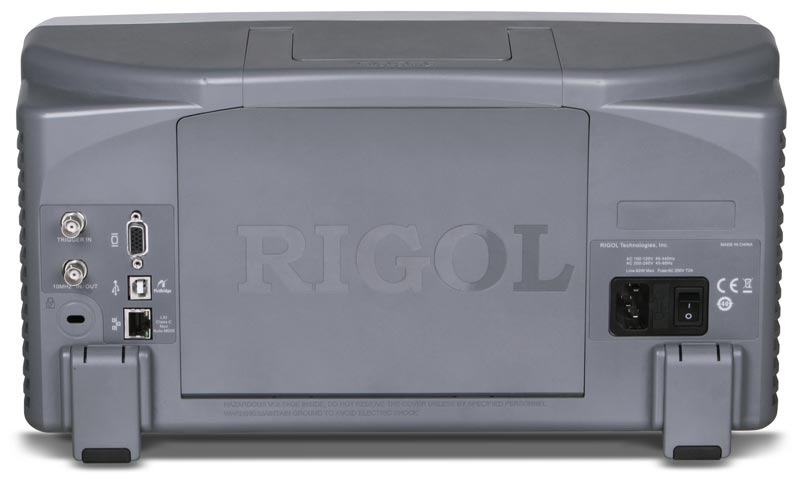

Другие входы/выходы |
Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
|
Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA |
||
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
||
USB Host 2.0 USB Device 2.0 |
||
VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz |
||
Запуск | Источник запуска | свободный, видео, внешний |
Общие данные | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
Поддержка принтера | Протокол PictBridge | |
Удаленное управление |
USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
|
Демодулятор | АМ/ЧМ модуляция | |
Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа : |
|
Потребляемая мощность |
35 Вт, типично; 60 Вт, максимально |
|
Габаритные размеры | 399 x 223 х 159 мм | |
Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) | |
Внутренняя память данных |
Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
|
Рабочая температура | 5 ºC …40 ºC | |
Расширенные измерения (опция DSA-1030-AMK) | ||
измерение мощности в основном канале | ||
измерение занимаемой полосы | ||
соотношение мощностей в смежных каналах | ||
измерение мощности во временной области при нулевой полосе пропускания | ||
измерение мощности в полосе между двумя максим. точками | ||
измерение отношения сигнал/шум измерение гармонических искажений | ||
измерение интермодуляционных искажений | ||
тестирование в пределах |
